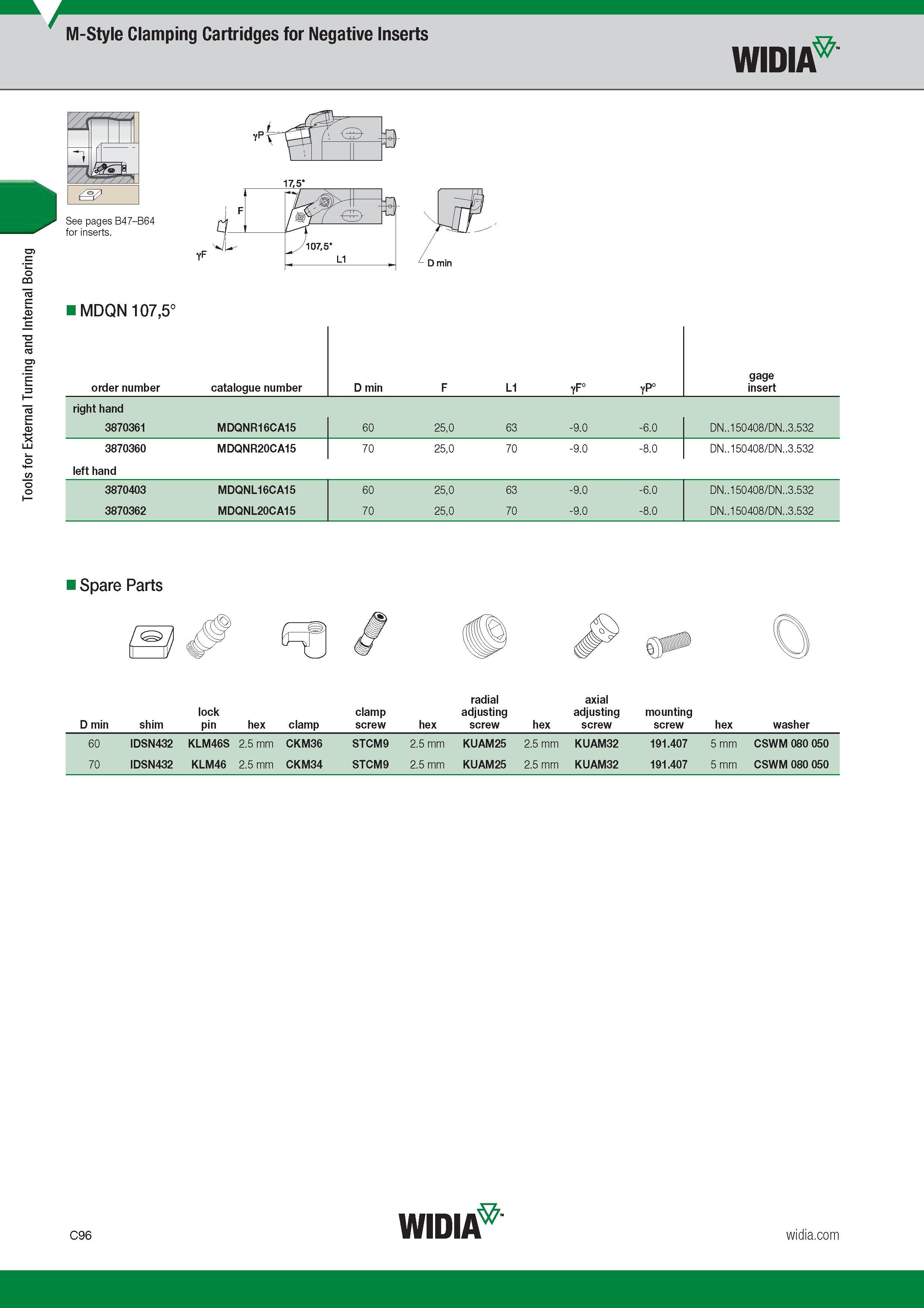

336 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.C96

Каталог Widia 2017 Металлорежущий инструмент Стр. C96 0336 ENG Lab2u

Tools for External Turning and Internal Boring Токарный инструмент Widia для наружного точения и внутреннего растачивания M-Style Clamping Cartridges for Negative Inserts Widia Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D min F L1 YF° yP° Типоразмер сменной режущей пластины Gage insert Инструмент правого исполнения Right hand 3870361 MDQNR16CA15 60 25,0 63 -9.0 -6.0 DN..150408/DN..3.532 3870360 Инструмент левого исполнения Left hand MDQNR20CA15 70 25,0 70 -9.0 -8.0 DN..150408/DN..3.532 3870403 MDQNL16CA15 60 25,0 63 -9.0 -6.0 DN..150408/DN..3.532 3870362 MDQNL20CA15 70 25,0 70 -9.0 -8.0 DN..150408/DN..3.532 Запасные части к инструменту Spare Parts D min shim pin hex clamp clamp screw radial adjusting hex screw hex axial adjusting screw mounting screw hex washer 60 IDSN432 KLM46S 2.5 mm CKM36 STCM9 2.5 mm KUAM25 2.5 mm KUAM32 191.407 5 mm CSWM 080 050 70 IDSN432 KLM46 2.5 mm CKM34 STCM9 2.5 mm KUAM25 2.5 mm KUAM32 191.407 5 mm CSWM 080 050
