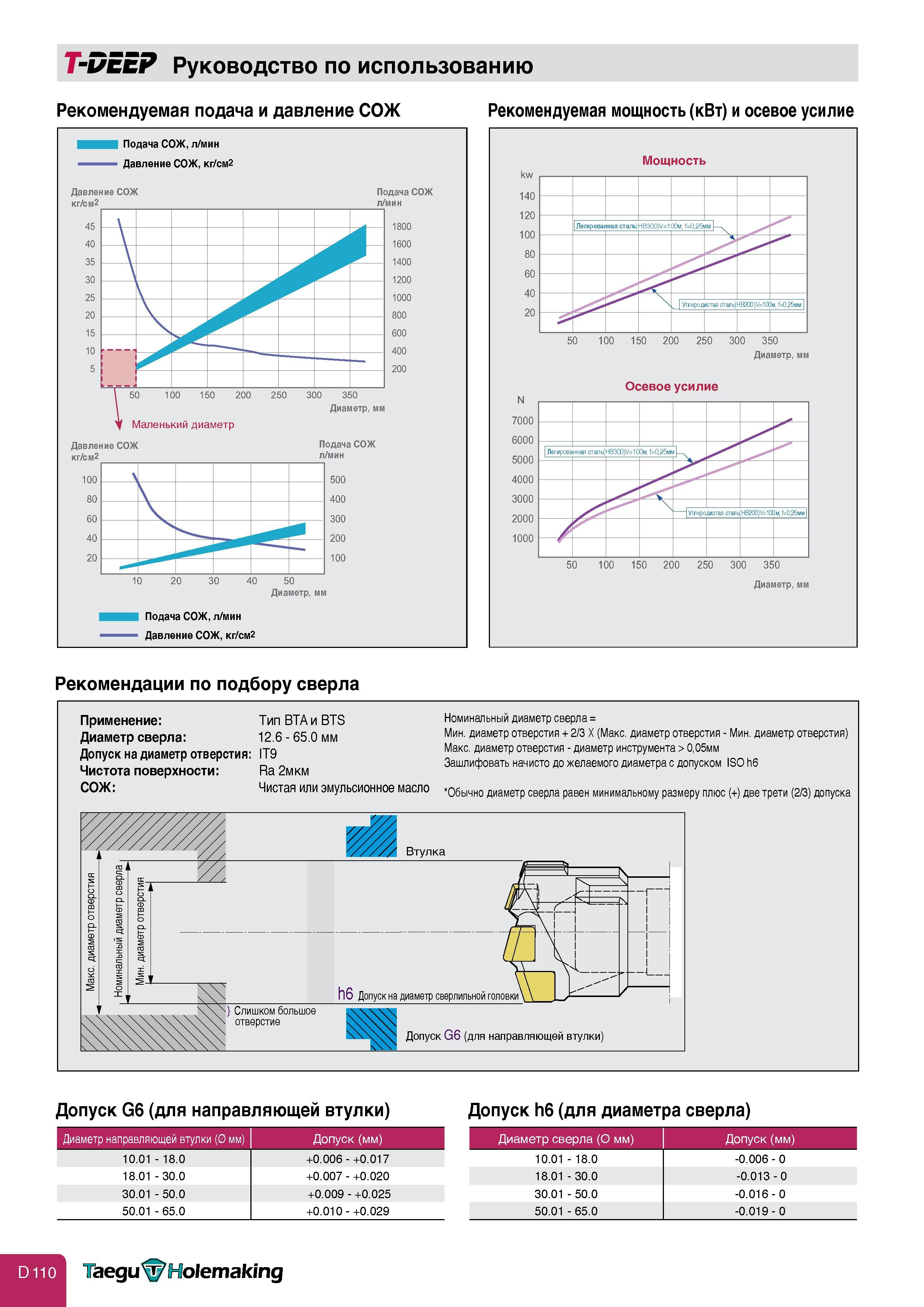

T-DEEP Руководство по использованию Рекомендуемая по дача и давление СОЖ Рекомендуемая мощность (кВт) и осевое усилие Подача СОЖ ми н Давление СОЖ кг см2 ДавлениеСОЖ кг см2 ПодачаСОЖ мин Давление СОЖ кг см2 ПодачаСОЖ мин Диаметрмм Подача СОЖл м ин Давление СОЖ кг см2 kw 140 120 100 80 60 40 20 Диаметрмм Осевое усилие N 7000 6000 5000 4000 3000 2000 1000 50 100 150 200 250 300 350 Диаметрмм Мощность 50 100 150 200 250 300 350 Рекомендации по подбору сверла Пр4менение: Диаметр сверла: До с к на диаметр отверстия: Чистота поверхности: СОЖ: Тип BTA и BTS 12.6 - 65.0 мм IT9 Ra 2мкм Чистая или эмульсионное масло Номинальный диамет ревела Мин. диаметр отверстия + 2 3 X (Макс. диаметр отверстия - Мин. диаметр отверстия) Макс. диаметр отверстия -диаметр инструмента 005мм Зашлифовать начисто до желаемого диаметра с допуском ISO h6 'Обычно диаметр сверрaсaвен минимальному размеру плюс (+) две трети (2 3) допуска Допуск G6 (для направляющей втулки) Допуск h 6 (для диаметра сверла) Диаметр направляющей втулки (0 мм) Допуск (мм) Диаметр сверла (0 мм) Допуск (мм) 10.01 - 18.0 +0.006 - +0.017 10.01 - 18.0 -0.006 - 0 18.01 - 30.0 +0.007 - +0.020 18.01 - 30.0 -0.013 - 0 30.01 - 50.0 +0.009 - +0.025 30.01 - 50.0 -0.016 - 0 50.01 - 65.0 +0.010 - +0.029 50.01 - 65.0 -0.019 - 0 Taegu Holemaking
