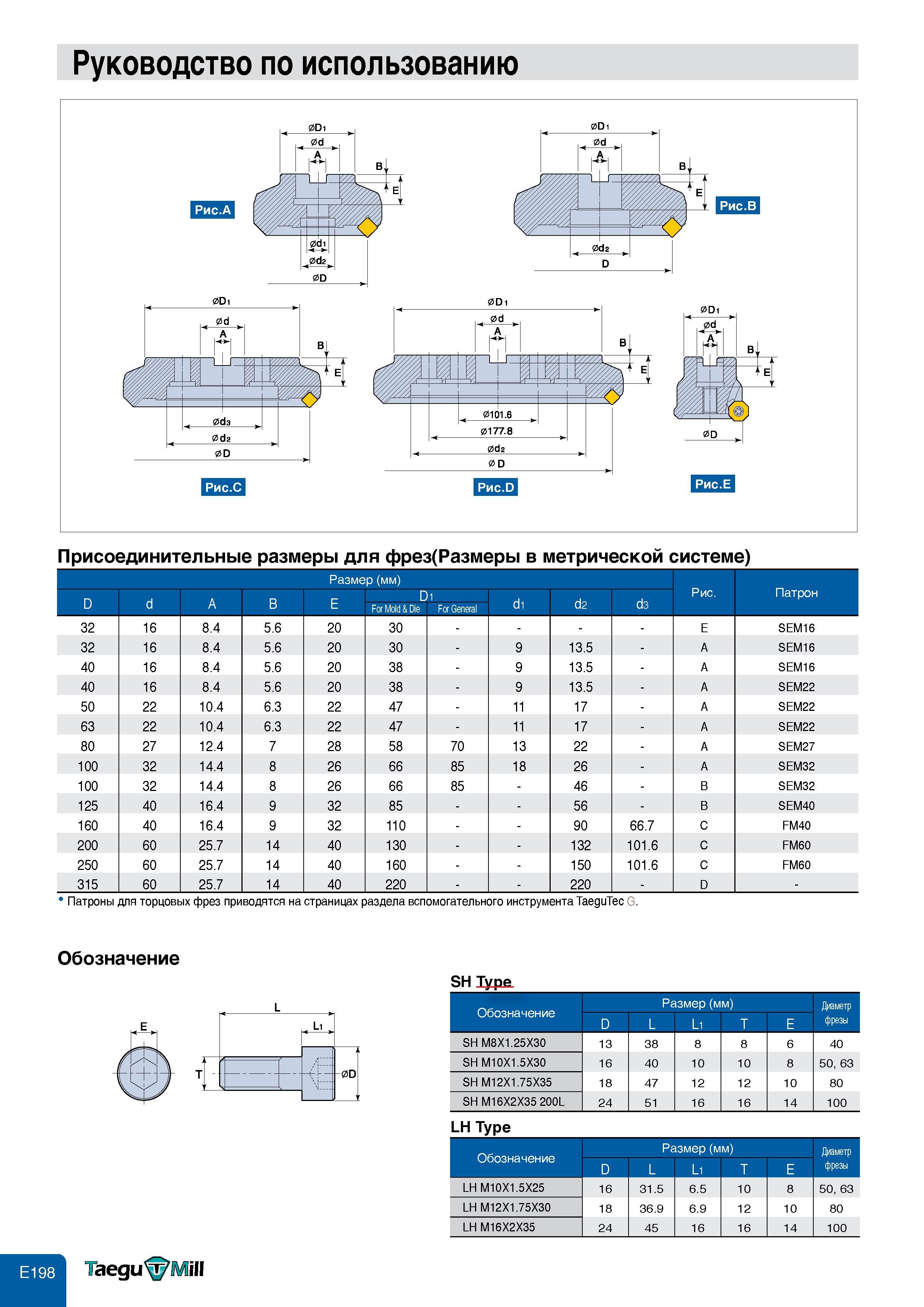

Руководство по использованию 0Di 0D1 0Di 01C 1.6 0177.8 0d2 0 D Присоединительные размеры для фрез(Размеры в метрической системе) Размер (мм) D d A B E D For Mold & Die 1 For General d1 d2 d3 Рис. Патрон 32 16 8.4 5.6 20 30 E SEM16 32 16 8.4 5.6 20 30 - 9 13.5 - A SEM16 40 16 8.4 5.6 20 38 - 9 13.5 - A SEM16 40 16 8.4 5.6 20 38 - 9 13.5 - A SEM22 50 22 10.4 6.3 22 47 - 11 17 - A SEM22 63 22 10.4 6.3 22 47 - 11 17 - A SEM22 80 27 12.4 7 28 58 70 13 22 - A SEM27 100 32 14.4 8 26 66 85 18 26 - A SEM32 100 32 14.4 8 26 66 85 - 46 - B SEM32 125 40 16.4 9 32 85 56 - B SEM40 160 40 16.4 9 32 110 90 66.7 C FM40 200 60 25.7 14 40 130 132 101.6 C FM60 250 60 25.7 14 40 160 150 101.6 C FM60 315 60 25.7 14 40 220 220 - D - Патроны для торцовых фрез приводятся на страницах раздела вспомогательного инструмента TaeguTec G. Обозначение SH Type Обозначение Размер (мм) Диаметр D L L1 T E фрезы SH M8X1.25X30 13 38 8 8 6 40 SH M10X1.5X30 16 40 10 10 8 50 63 SH M12X1.75X35 18 47 12 12 10 80 SH M16X2X35200L 24 51 16 16 14 100 LH Type Обозначение Размер (мм) Диаметр D L L1 T E фрезы LH M10X1.5X25 16 31.5 6.5 10 8 50 63 LH M12X1.75X30 18 36.9 6.9 12 10 80 LH M16X2X35 24 45 16 16 14 100 lill
