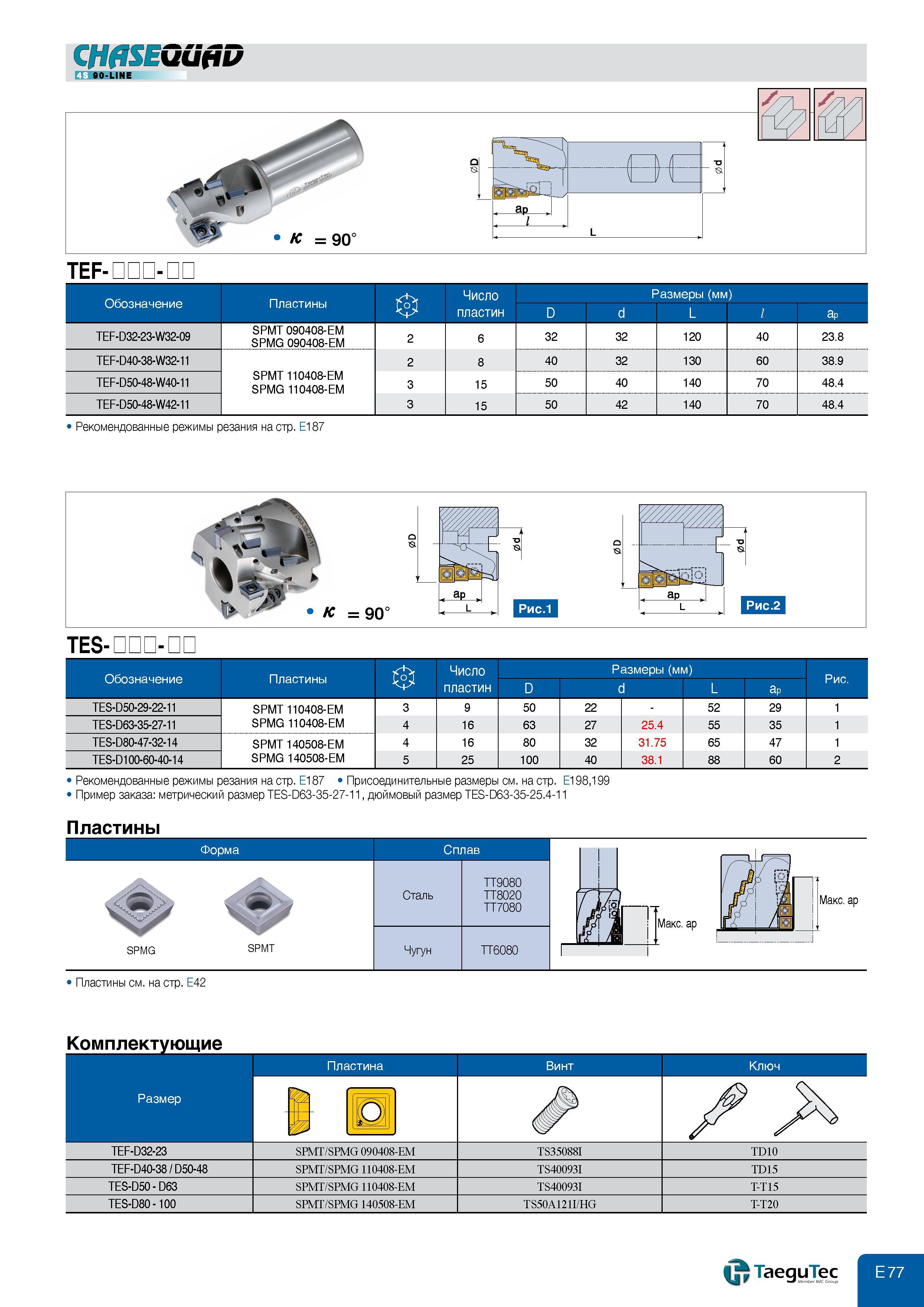

тзшавв 90-LINE TEF- - Обозначение Пластины Число пластин TEF-D32-23-W32-09 SPMT 090408-EM SPMG 090408-EM 2 6 TEF-D40-38-W32-11 SPMT 110408-EM SPMG 110408-EM 2 8 TEF-D50-48-W40-11 3 15 TEF-D50-48-W42-11 3 15 Размеры (мм) D d L l ap 32 32 120 40 23.8 40 32 130 60 38.9 50 40 140 70 48.4 50 42 140 70 48.4 1 Рекомендованные режимы резания на стр. E187 TES- - Обозначение Пластины Число Размеры (мм) Рис. пластин D d L ap TES-D50-29-22-11 SPMT 110408-EM 3 9 50 22 - 52 29 1 TES-D63-35-27-11 SPMG 110408-EM 4 16 63 27 25.4 55 35 1 TES-D80-47-32-14 SPMT 140508-EM 4 16 80 32 31.75 65 47 1 TES-D100-60-40-14 SPMG 140508-EM 5 25 100 40 38.1 88 60 2 Рекомендованные режимы резания на стр. E187 Присоединительные размеры см. на стр. E198199 Пример заказа: метрический размер TES-D63-35-27-11 дюймовый размер TES-D63-35-25.4-11 Пластины Форма Сплав SPMG SPMT Сталь TT9080 TT8020 TT7080 Чугун TT6080 Пластины см. на стр. E42 Комплектующие Пластина Винт Ключ Размер - s О TEF-D32-23 SPMT SPMG 090408-EM TS35088I TD10 TEF-D40-38 D50-48 SPMT SPMG 110408-EM TS40093I TD15 TES-D50 - D63 SPMT SPMG 110408-EM TS40093I T-T15 TES-D80 - 100 SPMT SPMG 140508-EM TS50A121I HG T-T20
