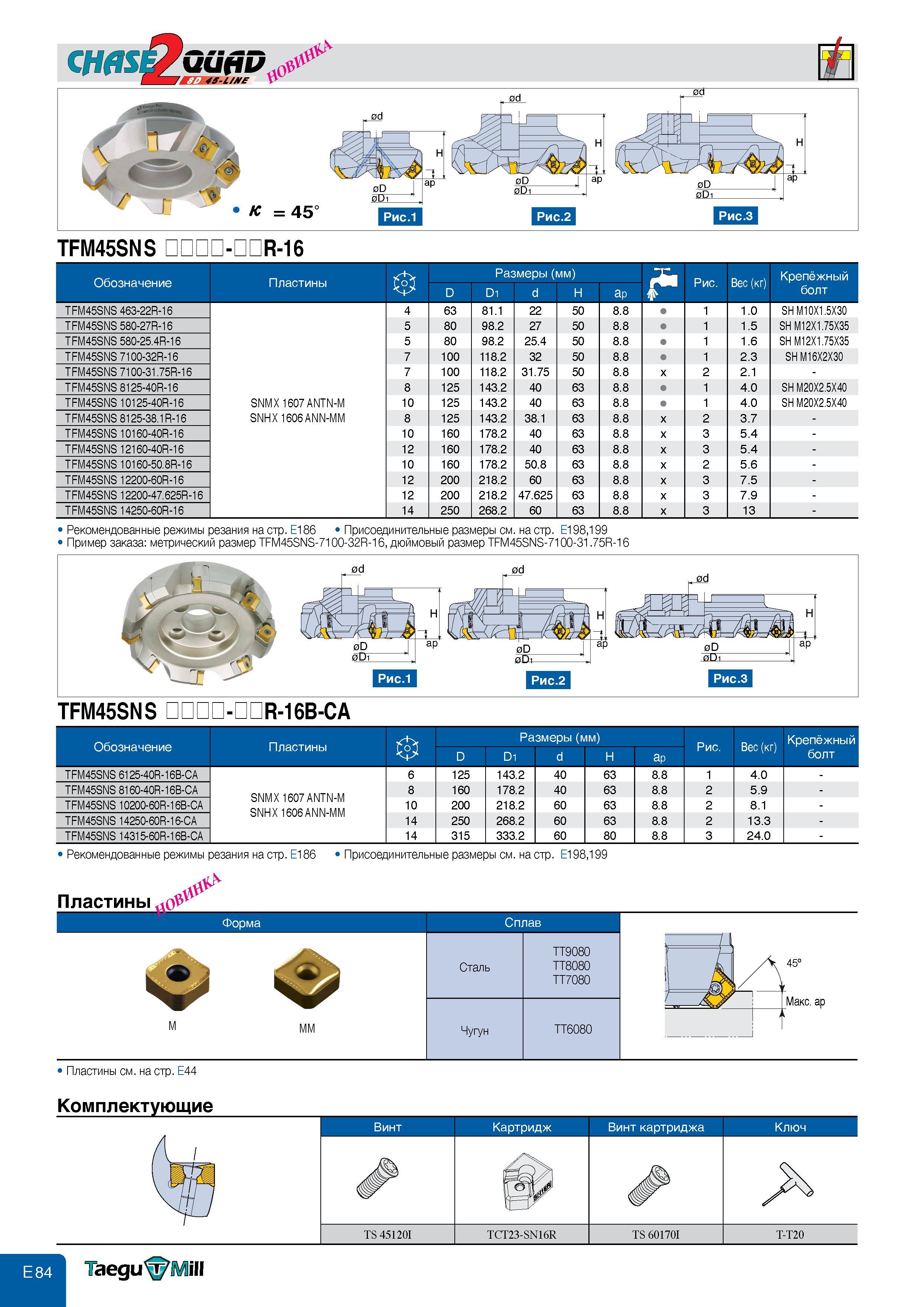

TFM45SNS - R-16 Обозначение Пластины D Размеры (мм) D1 d H ap ril Рис. Вес (кг) Крепёжный болт TFM45SNS 463-22R-16 SNMX 1607 ANTN-M SNHX 1606 ANN-MM 4 63 81.1 22 50 8.8 1 1.0 SH M10X1.5X30 TFM45SNS 580-27R-16 5 80 98.2 27 50 8.8 1 1.5 SH M12X1.75X35 TFM45SNS 580-25.4R-16 5 80 98.2 25.4 50 8.8 1 1.6 SH M12X1.75X35 TFM45SNS 7100-32R-16 7 1(3(5 118.2 32 50 8.8 1 2.3 SH M16X2X30 TFM45SNS 7100-31.75R-16 7 100 118.2 31.75 50 8.8 x 2 2.1 - TFM45SNS 8125-40R-16 8 125 143.2 40 63 8.8 1 4.0 SH M20X2.5X40 TFM45SNS 10125-40R-16 10 125 143.2 40 63 8.8 1 4.0 SH M20X2.5X40 TFM45SNS 8125-38.1R-16 8 125 143.2 38.1 63 8.8 x 2 3.7 - TFM45SNS 10160-40R-16 10 16(3 178.2 40 63 8.8 x 3 5.4 - TFM45SNS 12160-40R-16 12 160 178.2 40 63 8.8 x 3 5.4 - TFM45SNS 10160-50.8R-16 10 160 178.2 50.8 63 8.8 x 2 5.6 - TFM45SNS 12200-60R-16 12 200 218.2 60 63 8.8 x 3 7.5 - TFM45SNS 12200-47.625R-16 12 200 218.2 47.625 63 8.8 x 3 7.9 - TFM45SNS 14250-60R-16 14 250 268.2 60 63 8.8 x 3 13 - 1 Рекомендованные режимы резания на стр. E186 Присоединительные размеры см. на стр. 1 Пример заказа: метрический размер TFM45SNS-7100-32R-16 дюймовый размер TFM45SNS-71 E198199 00-31.75R-16 TFM45SNS - R- B-CA Обозначение Пластины D Размеры (мм) D1 d H ap Рис. Вес (кг) Крепёжный болт TFM45SNS 6125-40R-16B-CA SNMX 1607 ANTN-M SNHX 1606 ANN-MM 6 125 143.2 40 63 8.8 1 4.0 - TFM45SNS 8160-40R-16B-CA 8 160 178.2 40 63 8.8 2 5.9 - TFM45SNS 10200-60R-16B-CA 10 200 218.2 60 63 8.8 2 8.1 - TFM45SNS 14250-60R-16-CA 14 250 268.2 60 63 8.8 2 13.3 - TFM45SNS 14315-60R-16B-CA 14 315 333.2 60 80 8.8 3 24.0 - Рекомендованные режимы резания на стр. E186 Присоединительные размеры см. на стр. E198199 Пластины Пластины см. на стр. E44 Комплектующие Винт Картридж Винт картриджа Ключ TS 45120I TCT23-SN16R TS 60170I T-T20 Taegu Mill
