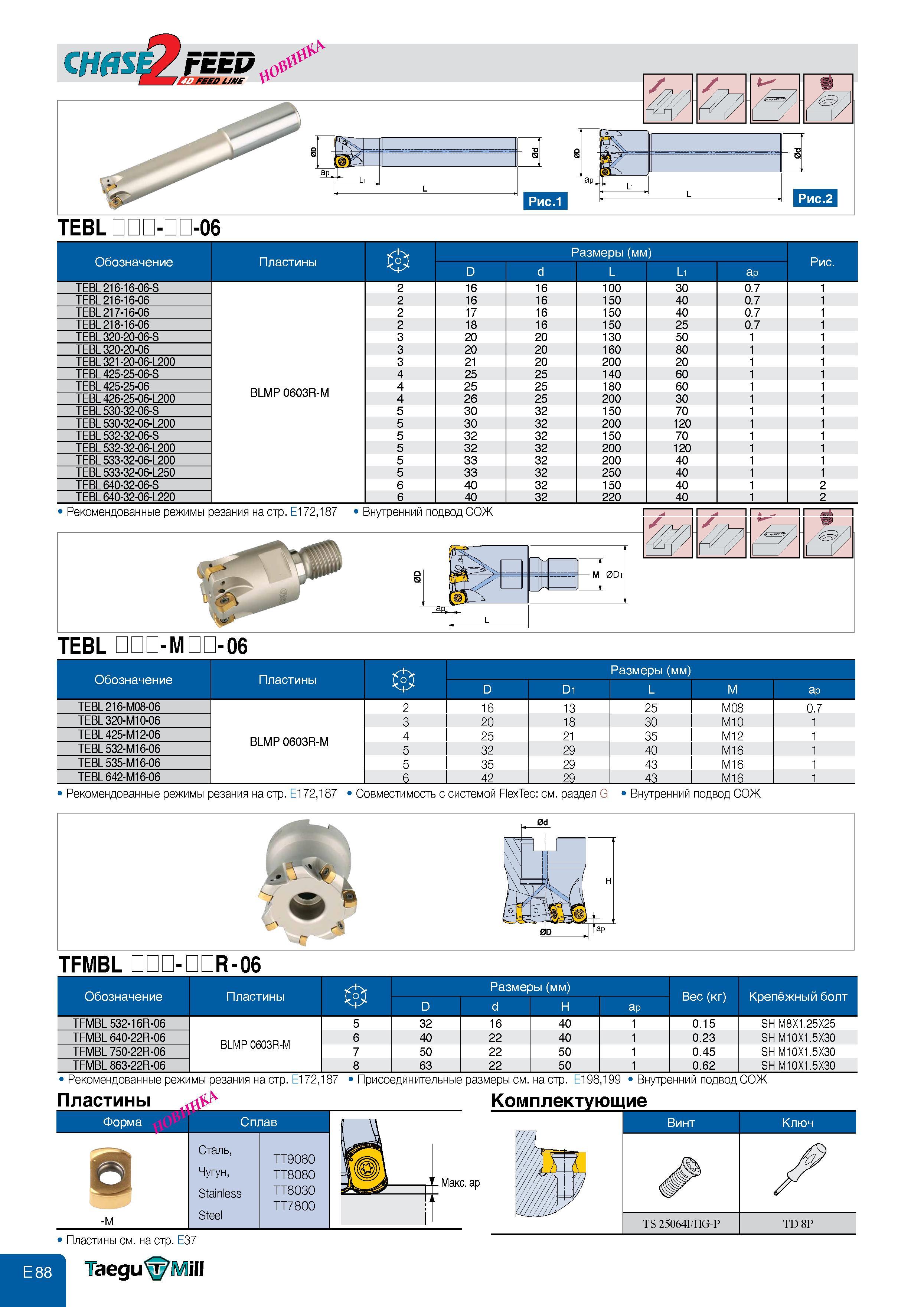

526 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.E88

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. E88 0526 Lab2u

TEBL - -06 i-i Размеры (мм) Обозначение D d L L1 ap TEBL 216-16-06-S BLMP 0603R-M 2 16 16 100 30 0.7 1 TEBL 216-16-06 2 16 16 150 40 0.7 1 TEBL 217-16-06 2 17 16 150 40 0.7 1 TEBL 218-16-06 2 18 16 150 25 0.7 1 TEBL 320-20-06-S 3 20 20 130 50 1 1 TEBL 320-20-06 3 20 20 160 80 1 1 TEBL 321-20-06-L200 3 21 20 200 20 1 1 TEBL 425-25-06-S 4 25 25 140 60 1 1 TEBL 425-25-06 4 25 25 180 60 1 1 TEBL 426-25-06-L200 4 26 25 200 30 1 1 TEBL 530-32-06-S 5 30 32 150 70 1 1 TEBL 530-32-06-L200 5 30 32 200 120 1 1 TEBL 532-32-06-S 5 32 32 150 70 1 1 TEBL 532-32-06-L200 5 32 32 200 120 1 1 TEBL 533-32-06-L200 5 33 32 200 40 1 1 TEBL 533-32-06-L250 5 33 32 250 40 1 1 TEBL 640-32-06-S 6 40 32 150 40 1 2 TEBL 640-32-06-L220 6 40 32 220 40 1 2 w fa Ч1 J TEBL -M Ш-06 Обозначение Пластины ф Размеры (мм) D D1 L M ap TEBL 216-M08-06 BLMP 0603R-M 2 16 13 25 M08 0.7 TEBL 320-M10-06 3 20 18 30 M10 1 TEBL 425-M12-06 4 25 21 35 M12 1 TEBL 532-M16-06 5 32 29 40 M16 1 TEBL 535-M16-06 5 35 29 43 M16 1 TEBL 642-M16-06 6 42 29 43 M16 1 Рекомендованные режимы резания на стр. E172187 Совместимость с системой FlexTec: см. раздел G Внутренний подвод СОЖ TFMBL -М-06 Обозначение Размеры (мм) Крепёжный болт D d H ap TFMBL 532-16R-06 5 32 16 40 1 0.15 SH M8X1.25X25 TFMBL 640-22R-06 BLMP 0603R-M 6 40 22 40 1 0.23 SH M10X1.5X30 TFMBL 750-22R-06 7 50 22 50 1 0.45 SH M10X1.5X30 TFMBL 863-22R-06 8 63 22 50 1 0.62 SH M10X1.5X30 Рекомендованные режимы резания на стр. E172187 Присоединительные размеры см. на стр. E198199 Внутренний подвод СОЖ Пластины Форма -M Сталь TT9080 Чугун TT8080 Stainless TT8030 TT7800 Steel Пластины см. на стр. E37 Ti lill Сплав
