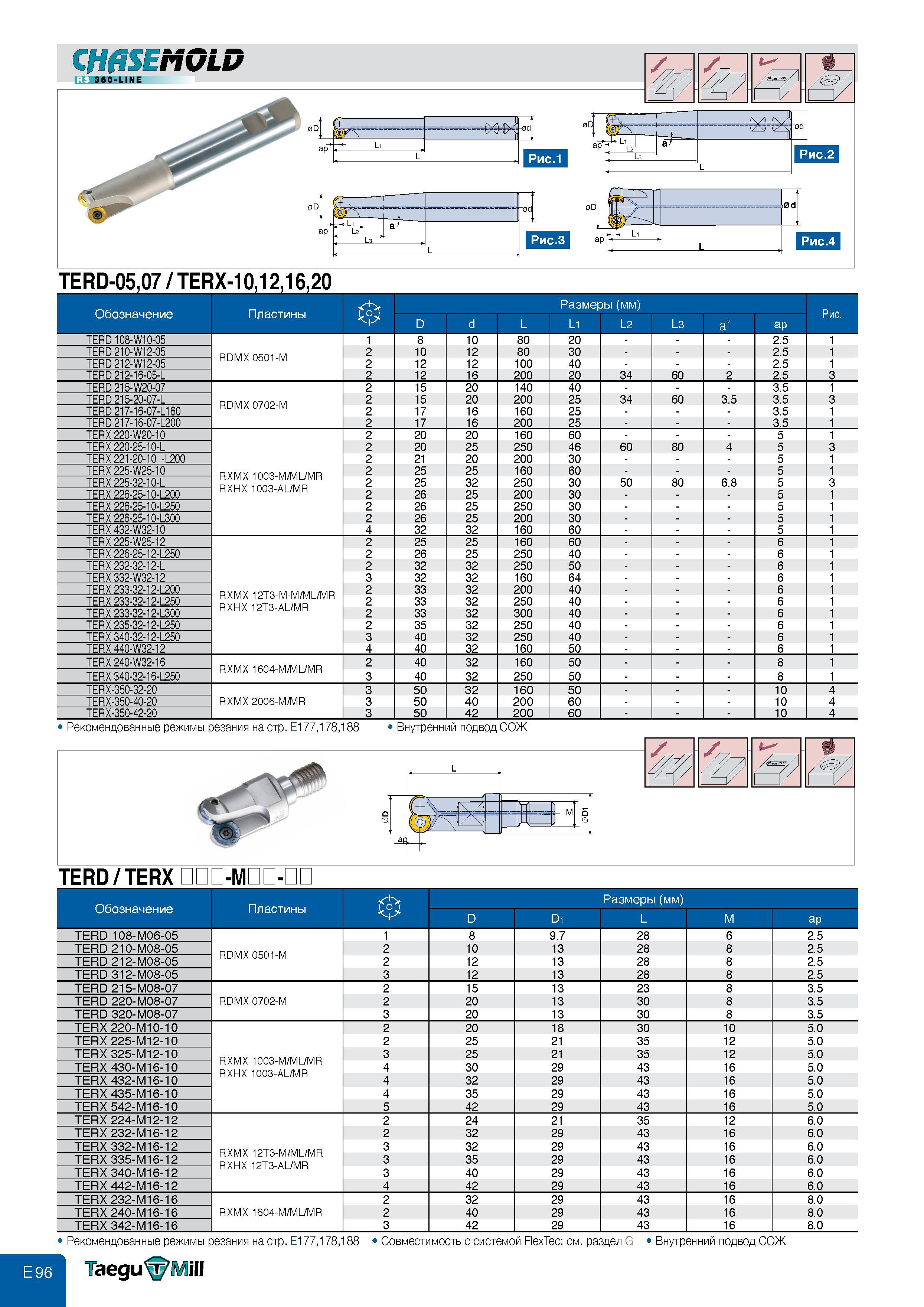

TERD-0507 TERX-10121620 Обозначение Размеры (мм) D d L L1 L2 L3 а ap TERD 108-W10-05 RDMX 0501-M 1 8 10 80 20 - 2.5 1 TERD 210-W12-05 2 10 12 80 30 - 2.5 1 TERD 212-W12-05 2 12 12 100 40 - 2.5 1 TERD 212-16-05-L 2 12 16 200 20 34 60 2 2.5 TERD 215-W20-07 RDMX 0702-M 2 15 20 140 40 - 3.5 1 TERD 215-20-07-L 2 15 20 200 25 34 60 3.5 3.5 TERD 217-16-07-L160 2 17 16 160 25 - 3.5 1 TERD 217-16-07-L200 2 17 16 200 25 - 3.5 1 TERX 220-W20-10 RXMX 1003-M ML MR RXHX 1003-AL MR 2 20 20 160 60 - 5 1 TERX 220-25-10-L 2 20 25 250 46 60 80 4 5 TERX 221-20-10 -L200 2 21 20 200 30 - 5 1 TERX 225-W25-10 2 25 25 160 60 - 5 1 TERX 225-32-10-L 2 25 32 250 30 50 80 6.8 5 TERX 226-25-10-L200 2 26 25 200 30 - 5 1 TERX 226-25-10-L250 2 26 25 250 30 - 5 1 TERX 226-25-10-L300 2 26 25 200 30 - 5 1 TERX 432-W32-10 4 32 32 160 60 - 5 1 TERX 225-W25-12 RXMX 12T3-M-M ML MR RXHX 12T3-AL MR 2 25 25 160 60 - 6 1 TERX 226-25-12-L250 2 26 25 250 40 - 6 1 TERX 232-32-12-L 2 32 32 250 50 - 6 1 TERX 332-W32-12 3 32 32 160 64 - 6 1 TERX 233-32-12-L200 2 33 32 200 40 - 6 1 TERX 233-32-12-L250 2 33 32 250 40 - 6 1 TERX 233-32-12-L300 2 33 32 300 40 - 6 1 TERX 235-32-12-L250 2 35 32 250 40 - 6 1 TERX 340-32-12-L250 3 40 32 250 40 - 6 1 TERX 440-W32-12 4 40 32 160 50 - 6 1 TERX 240-W32-16 RXMX 1604-M ML MR 2 40 32 160 50 - 8 1 TERX 340-32-16-L250 3 40 32 250 50 - 8 1 TERX-350-32-20 RXMX 2006-M MR 3 50 32 160 50 - 10 4 TERX-350-40-20 3 50 40 200 60 - 10 4 TERX-350-42-20 3 50 42 200 60 - 10 4 1 Рекомендованные режимы резания на стр. Е177178188 Внутренний подвод СОЖ TERD TERX - Обозначение Пластины Размеры (мм) D D1 L M ap TERD 108-M06-05 1 8 9.7 28 6 2.5 TERD 210-M08-05 RDMX 0501-M 2 10 13 28 8 2.5 TERD 212-M08-05 2 12 13 28 8 2.5 TERD 312-M08-05 3 12 13 28 8 2.5 TERD 215-M08-07 2 15 13 23 8 3.5 TERD 220-M08-07 RDMX 0702-M 2 20 13 30 8 3.5 TERD 320-M08-07 3 20 13 30 8 3.5 TERX 220-M10-10 2 20 18 30 10 5.0 TERX 225-M12-10 2 25 21 35 12 5.0 TERX 325-M12-10 RXMX 1003-M ML MR RXHX 1003-AL MR 3 25 21 35 12 5.0 TERX 430-M16-10 4 30 29 43 16 5.0 TERX 432-M16-10 4 32 29 43 16 5.0 TERX 435-M16-10 4 35 29 43 16 5.0 TERX 542-M16-10 5 42 29 43 16 5.0 TERX 224-M12-12 2 24 21 35 12 6.0 TERX 232-M16-12 2 32 29 43 16 6.0 TERX 332-M16-12 RXMX 12T3-M ML MR RXHX 12T3-AL MR 3 32 29 43 16 6.0 TERX 335-M16-12 3 35 29 43 16 6.0 TERX 340-M16-12 3 40 29 43 16 6.0 TERX 442-M16-12 4 42 29 43 16 6.0 TERX 232-M16-16 2 32 29 43 16 8.0 TERX 240-M16-16 RXMX 1604-M ML MR 2 40 29 43 16 8.0 TERX 342-M16-16 3 42 29 43 16 8.0 1 Рекомендованные режимы резания на стр. Е17717818 Совместимость с системой FlexTec: см. раздел G Внутренний подвод СОЖ
