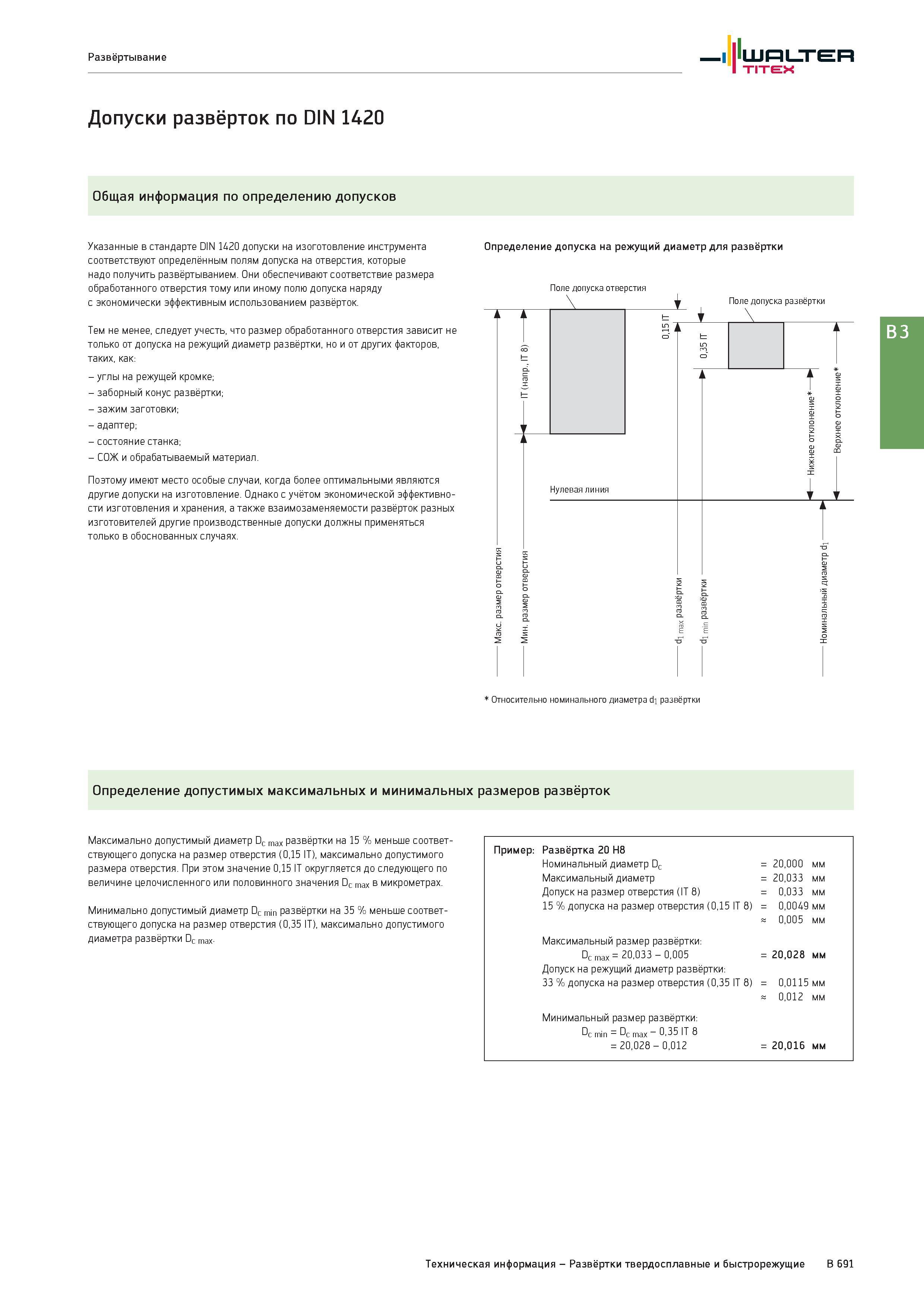

Общая информация по определению допусков на развертки по металлу Указанные в стандарте DIN 1420 допуски на изготовление инструмента соответствуют —> _ определённым полям допуска на отверстия, которые надо получить развёртыванием. Они обеспечивают соответствие размера обработанного отверстия тому или иному полю допуска наряду с экономически эффективным использованием развёрток. Тем не менее, следует учесть, что размер обработанного отверстия зависит не только от допуска на режущий диаметр развёртки, но и от других факторов, таких, как: - углы на режущей кромке; - заборный конус развёртки; - зажим заготовки; - адаптер; - состояние станка; - СОЖ и обрабатываемый материал. Поэтому имеют место особые случаи, когда более оптимальными являются другие допуски на изготовление. Однако с учётом экономической эффективности изготовления и хранения, а также взаимозаменяемости развёрток разных изготовителей другие производственные допуски должны применяться только в обоснованных случаях. Определение допуска на режущий диаметр для развёртки Поле допуска отверстия Относительно номинального диаметра di развёртки Определение допустимых максимальных и минимальных размеров развёрток Максимально допустимый диаметр Dc max развёртки на 15 % меньше соответствующего допуска на размер отверстия (0,15 IT), максимально допустимого размера отверстия. При этом значение 0,15 IT округляется до следующего по величине целочисленного или половинного значения Dc max в микрометрах. Минимально допустимый диаметр Dc min развёртки на 35 % меньше соответствующего допуска на размер отверстия (0,35 IT), максимально допустимого диаметра развёртки Dc max. Пример: Развёртка 20 H8 Номинальный диаметр Dc = 20,000 мм Максимальный диаметр = 20,033 мм Допуск на размер отверстия (IT 8) = 0,033 мм 15 % допуска на размер отверстия (0,15 IT 8) = 0,0049 мм к 0,005 мм Максимальный размер развёртки: Dc max = 20,033 - 0,005 = 20,028 мм Допуск на режущий диаметр развёртки: 33 % допуска на размер отверстия (0,35 IT 8) = 0,0115 мм к 0,012 мм Минимальный размер развёртки: Dc min = Dc max - 0,35 IT 8 = 20,028 - 0,012 = 20,016 мм Техническая информация - Развёртки твердосплавные и быстрорежущие B 691 Walter Titex Развёртывание Допуски развёрток по DIN 1420
