181 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.B161

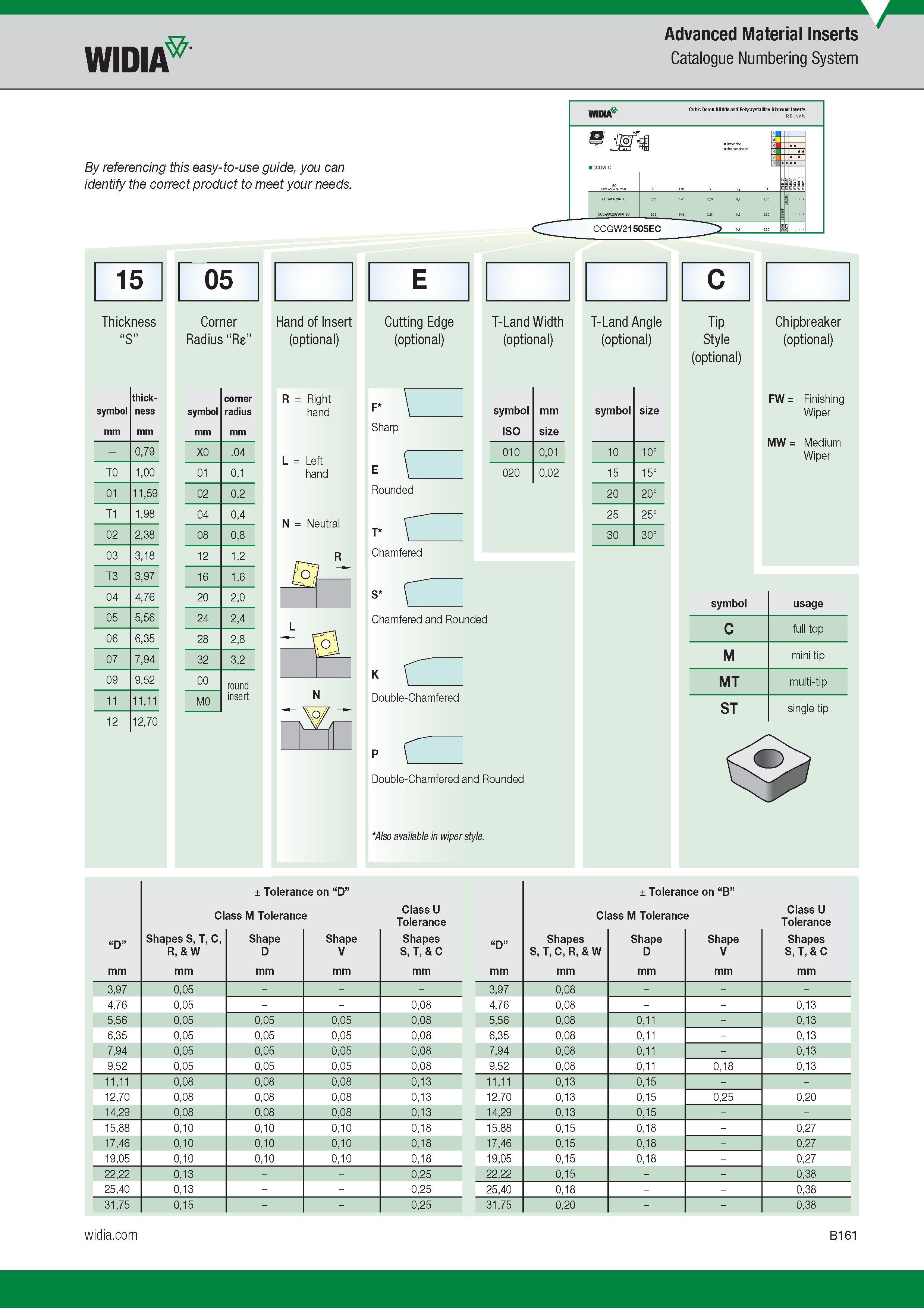

Advanced Material Inserts Catalogue Numbering System Widia Cubic Boron Nitride and Polycrystalline Diamond Inserts n CCGW21505EC Widia By referenci Advanced Material Inserts Catalogue Numbering System Widia Cubic Boron Nitride and Polycrystalline Diamond Inserts n CCGW21505EC Widia By referencing this easy-to-use guide, you can identify the correct product to meet your needs. 15 Thickness S 05 Corner Radius Re Hand of Insert (optional) E Cutting Edge (optional) T-Land Width (optional) T-Land Angle (optional) C Tip Style (optional) Chipbreaker (optional) symbol mm thick- ness mm (- 0,79 T0 1,00 01 11,59 T1 1,98 02 2,38 03 3,18 T3 3,97 04 4,76 05 5,56 06 6,35 07 7,94 09 9,52 l1 11,11 12 12,70 symbol mm corner radius mm X0 .04 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 16 1,6 20 2,0 24 2,4 28 2,8 32 3,2 00 round M0 insert R Right hand L Left hand N Neutral R N & F Sharp Rounded Chamfered symbol mm ISO size 010 0,01 020 0,02 Chamfered and Rounded Double-Chamfered symbol size 10 10° 15 15° 20 20° 25 25° 30 30° FW Finishing Wiper MW Medium Wiper symbol usage C full top M mini tip MT multi-tip ST single tip Double-Chamfered and Rounded E L K P Also available in wiper style. ± Tolerance on D Class M Tolerance Class U Tolerance Shapes S, T, C, Shape Shape Shapes R, & W D V S, T, & C mm mm mm mm mm 3,97 0,05 - 4,76 0,05 0,08 5,56 0,05 0,05 0,05 0,08 6,35 0,05 0,05 0,05 0,08 7,94 0,05 0,05 0,05 0,08 9,52 0,05 0,05 0,05 0,08 11,11 0,08 0,08 0,08 0,13 12,70 0,08 0,08 0,08 0,13 14,29 0,08 0,08 0,08 0,13 15,88 0,10 0,10 0,10 0,18 17,46 0,10 0,10 0,10 0,18 19,05 0,10 0,10 0,10 0,18 22,22 0,13 0,25 25,40 0,13 0,25 31,75 0,15 0,25 ± Tolerance on B Class M Tolerance Class U Tolerance D Shapes Shape Shape Shapes S, T, C, R, & W D V S, T, & C mm mm mm mm mm 3,97 0,08 - 4,76 0,08 0,13 5,56 0,08 0,11 - 0,13 6,35 0,08 0,11 - 0,13 7,94 0,08 0,11 - 0,13 9,52 0,08 0,11 0,18 0,13 11,11 0,13 0,15 12,70 0,13 0,15 0,25 0,20 14,29 0,13 0,15 15,88 0,15 0,18 - 0,27 17,46 0,15 0,18 - 0,27 19,05 0,15 0,18 - 0,27 22,22 0,15 0,38 25,40 0,18 0,38 31,75 0,20 0,38
