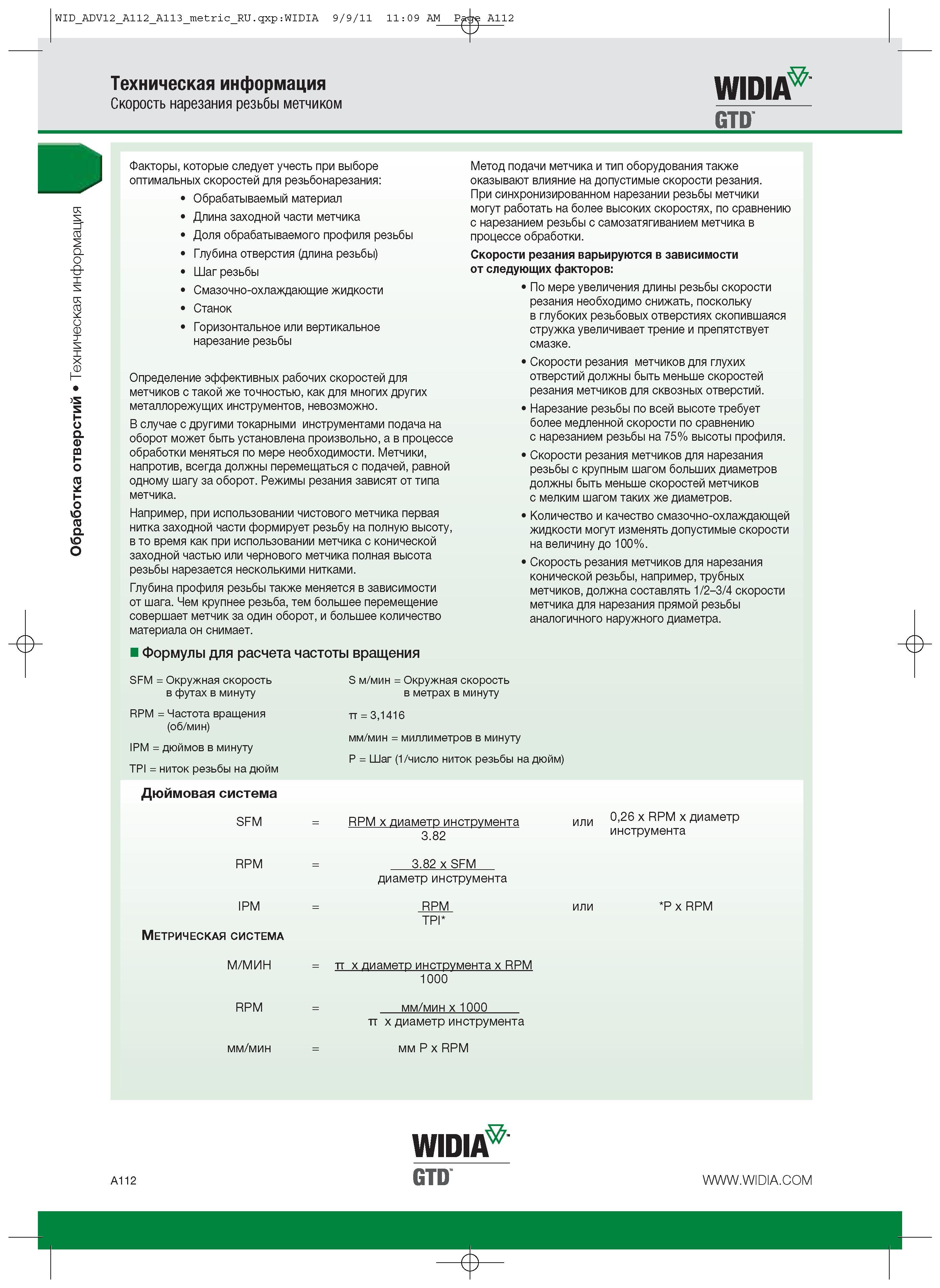

Техническая информация Скорость нарезания резьбы метчиком Факторы, которые следует учесть при выборе оптимальных скоростей для резьбонарезания: Обрабатываемый материал Длина заходной части метчика Доля обрабатываемого профиля резьбы Глубина отверстия (длина резьбы) Шаг резьбы Смазочно-охлаждающие жидкости Станок Горизонтальное или вертикальное нарезание резьбы Определение эффективных рабочих скоростей для метчиков с такой же точностью, как для многих других металлорежущих инструментов, невозможно. В случае с другими токарными инструментами подача на оборот может быть установлена произвольно, а в процессе обработки меняться по мере необходимости. Метчики, напротив, всегда должны перемещаться с подачей, равной одному шагу за оборот. Режимы резания зависят от типа метчика. Например, при использовании чистового метчика первая нитка заходной части формирует резьбу на полную высоту, в то время как при использовании метчика с конической заходной частью или чернового метчика полная высота резьбы нарезается несколькими нитками. Глубина профиля резьбы также меняется в зависимости от шага. Чем крупнее резьба, тем большее перемещение совершает метчик за один оборот, и большее количество материала он снимает. Формулы для расчета частоты вращения Метод подачи метчика и тип оборудования также оказывают влияние на допустимые скорости резания. При синхронизированном нарезании резьбы метчики могут работать на более высоких скоростях, по сравнению с нарезанием резьбы с самозатягиванием метчика в процессе обработки. Скорости резания варьируются в зависимости от следующих факторов: По мере увеличения длины резьбы скорости резания необходимо снижать, поскольку в глубоких резьбовых отверстиях скопившаяся стружка увеличивает трение и препятствует смазке. Скорости резания метчиков для глухих отверстий должны быть меньше скоростей резания метчиков для сквозных отверстий. Нарезание резьбы по всей высоте требует более медленной скорости по сравнению с нарезанием резьбы на 75% высоты профиля. Скорости резания метчиков для нарезания резьбы с крупным шагом больших диаметров должны быть меньше скоростей метчиков с мелким шагом таких же диаметров. Количество и качество смазочно-охлаждающей жидкости могут изменять допустимые скорости на величину до 100%. Скорость резания метчиков для нарезания конической резьбы, например, трубных метчиков, должна составлять 1/2 3/4 скорости метчика для нарезания прямой резьбы аналогичного наружного диаметра. SFM = Окружная скорость в футах в минуту RPM = Частота вращения (об/мин) IPM = дюймов в минуту TPI = ниток резьбы на дюйм Дюймовая система SFM S м/мин = Окружная скорость в метрах в минуту п = 3,1416 мм/мин = миллиметров в минуту P = Шаг (1/число ниток резьбы на дюйм) RPM x диаметр инструмента 3.82 или 0,26 x RPM x диаметр инструмента RPM 3.82 x SFM диаметр инструмента IPM Метрическая система RPM TPI или P x RPM М/МИН п x диаметр инструмента x RPM 1000 RPM мм/мин мм/мин x 1000 п x диаметр инструмента мм P x RPM WIDIA A112 GTD
