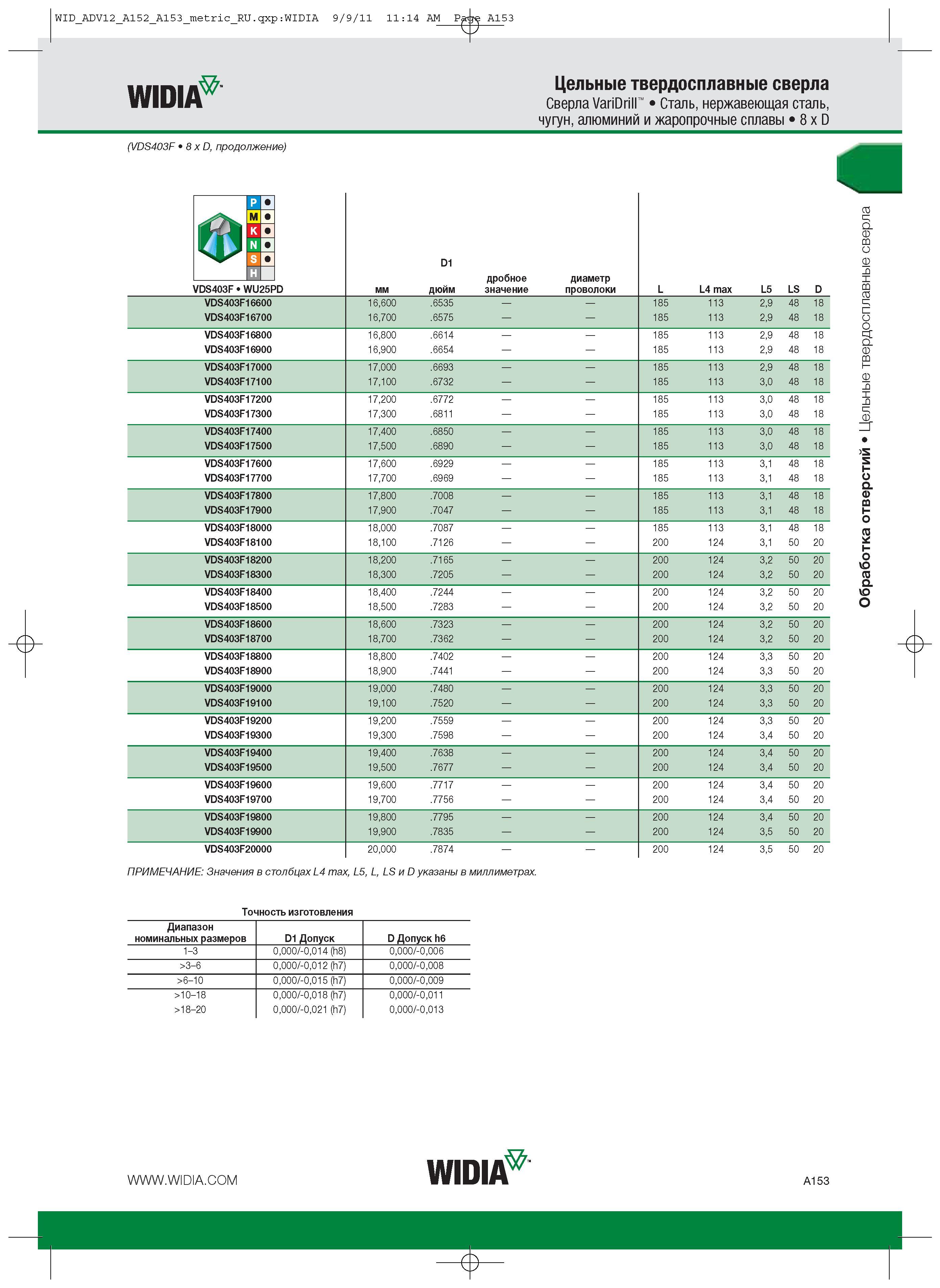

Цельные твердосплавные сверла VariDrill Сталь, нержавеющая сталь, чугун, алюминий и жаропрочные сплавы 8 x D (VDS403F 8 x D, VDS403F20000 D1 VDS403F WU25PD мм дюйм значение проволоки L L4 max L5 LS D VDS403F16600 16,600 .6535 185 113 2,9 48 18 VDS403F16700 16,700 .6575 185 113 2,9 48 18 VDS403F16800 16,800 .6614 185 113 2,9 48 18 VDS403F16900 16,900 .6654 185 113 2,9 48 18 VDS403F17000 17,000 .6693 185 113 2,9 48 18 VDS403F17100 17,100 .6732 185 113 3,0 48 18 VDS403F17200 17,200 .6772 185 113 3,0 48 18 VDS403F17300 17,300 .6811 185 113 3,0 48 18 VDS403F17400 17,400 .6850 185 113 3,0 48 18 VDS403F17500 17,500 .6890 185 113 3,0 48 18 VDS403F17600 17,600 .6929 185 113 3,1 48 18 VDS403F17700 17,700 .6969 185 113 3,1 48 18 VDS403F17800 17,800 .7008 185 113 3,1 48 18 VDS403F17900 17,900 .7047 185 113 3,1 48 18 VDS403F18000 18,000 .7087 185 113 3,1 48 18 VDS403F18100 18,100 .7126 200 124 3,1 50 20 VDS403F18200 18,200 .7165 200 124 3,2 50 20 VDS403F18300 18,300 .7205 200 124 3,2 50 20 VDS403F18400 18,400 .7244 200 124 3,2 50 20 VDS403F18500 18,500 .7283 200 124 3,2 50 20 VDS403F18600 18,600 .7323 200 124 3,2 50 20 VDS403F18700 18,700 .7362 200 124 3,2 50 20 VDS403F18800 18,800 .7402 200 124 3,3 50 20 VDS403F18900 18,900 .7441 200 124 3,3 50 20 VDS403F19000 19,000 .7480 200 124 3,3 50 20 VDS403F19100 19,100 .7520 200 124 3,3 50 20 VDS403F19200 19,200 .7559 200 124 3,3 50 20 VDS403F19300 19,300 .7598 200 124 3,4 50 20 VDS403F19400 19,400 .7638 200 124 3,4 50 20 VDS403F19500 19,500 .7677 200 124 3,4 50 20 VDS403F19600 19,600 .7717 200 124 3,4 50 20 VDS403F19700 19,700 .7756 200 124 3,4 50 20 VDS403F19800 19,800 .7795 200 124 3,4 50 20 VDS403F19900 19,900 .7835 200 124 3,5 50 20 20,000 .7874 200 124 3,5 50 20 ПРИМЕЧАНИЕ: Значения в столбцах L4 max, L5, L, LS и D указаны в миллиметрах. Точность изготовления Диапазон номинальных размеров D1 Допуск D Допуск h6 1-3 0,000/-0,014 (h8) 0,000/-0,006 >3-6 0,000/-0,012 (h7) 0,000/-0,008 >6-10 0,000/-0,015 (h7) 0,000/-0,009 >10-18 0,000/-0,018 (h7) 0,000/-0,011 >18-20 0,000/-0,021 (h7) 0,000/-0,013 WIDIA WVIUln A153 Обработка отверстий Цельные твердосплавные сверла
