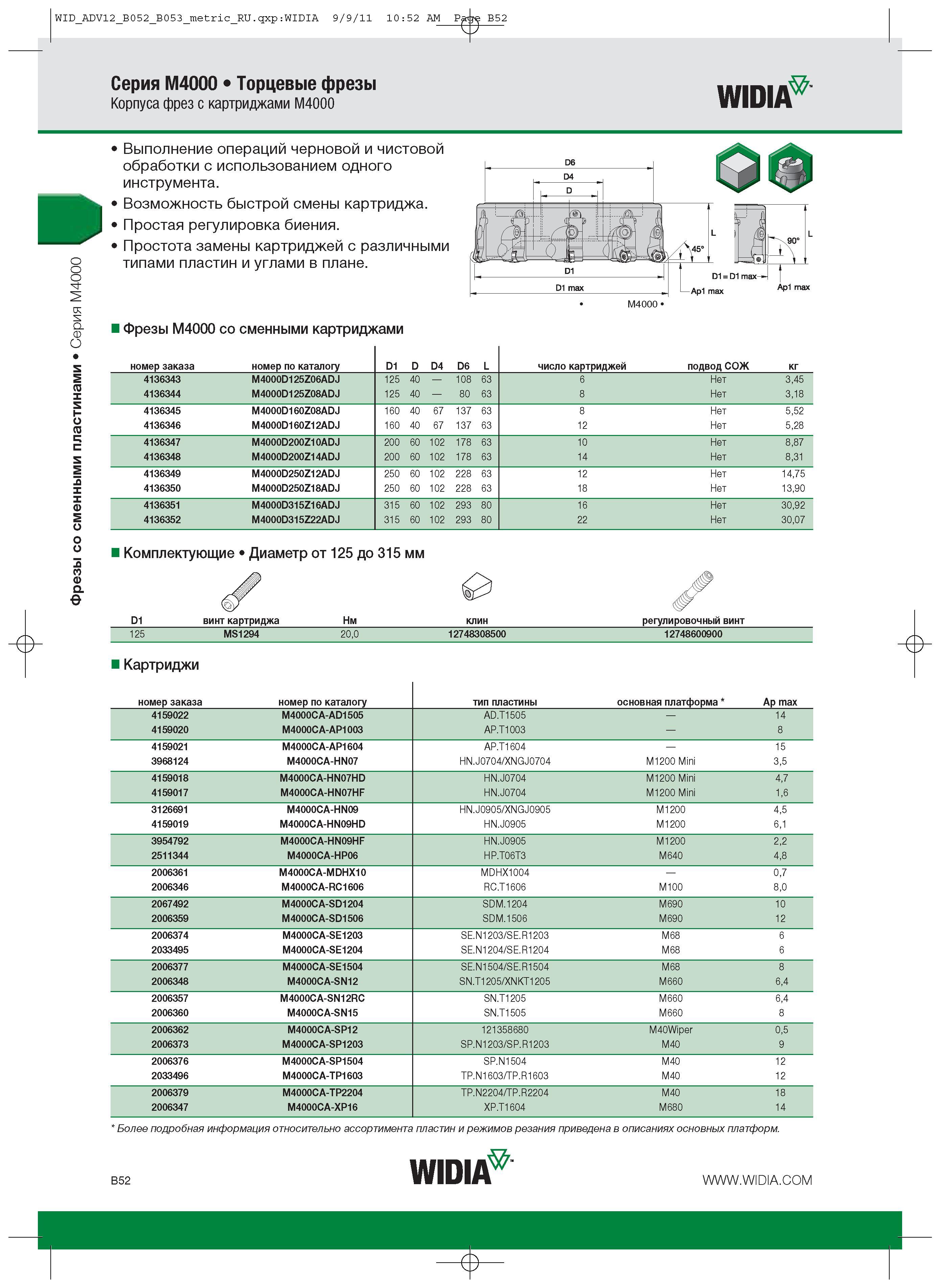

276 Каталог WIDIA 2012 Новый металлорежущий инструмент и оснастка Стр.B52

Каталог WIDIA 2012 Новый инструмент и оснастка Стр. B52 0276 Lab2u

Серия M4000 Торцевые фрезы Корпуса фрез с картриджами M4000 WIDIA р е С и м а н и с а л с о с ы з е р Выполнение операций черновой и чистовой обработки с использованием одного инструмента. Возможность быстрой смены картриджа. Простая регулировка биения. Простота замены картриджей с различными типами пластин и углами в плане. Фрезы M4000 со сменными картриджами Ар1 max M4000 Комплектующие Диаметр от 125 до 315 мм D1 винт картриджа Нм клин регулировочный винт 125 MS1294 20,0 12748308500 12748600900 Картриджи номер заказа номер по каталогу тип пластины основная платформа Ap max 4159022 M4000CA-AD1505 AD.T1505 14 4159020 M4000CA-AP1003 AP.T1003 8 4159021 M4000CA-AP1604 AP.T1604 15 3968124 M4000CA-HN07 HN.J0704/XNGJ0704 M1200 Mini 3,5 4159018 M4000CA-HN07HD HN.J0704 M1200 Mini 4,7 4159017 M4000CA-HN07HF HN.J0704 M1200 Mini 1,6 3126691 M4000CA-HN09 HN.J0905/XNGJ0905 M1200 4,5 4159019 M4000CA-HN09HD HN.J0905 M1200 6,1 3954792 M4000CA-HN09HF HN.J0905 M1200 2,2 2511344 M4000CA-HP06 HP.T06T3 M640 4,8 2006361 M4000CA-MDHX10 MDHX1004 0,7 2006346 M4000CA-RC1606 RC.T1606 M100 8,0 2067492 M4000CA-SD1204 SDM.1204 M690 10 2006359 M4000CA-SD1506 SDM.1506 M690 12 2006374 M4000CA-SE1203 SE.N1203/SE.R1203 M68 6 2033495 M4000CA-SE1204 SE.N1204/SE.R1204 M68 6 2006377 M4000CA-SE1504 SE.N1504/SE.R1504 M68 8 2006348 M4000CA-SN12 SN.T1205/XNKT1205 M660 6,4 2006357 M4000CA-SN12RC SN.T1205 M660 6,4 2006360 M4000CA-SN15 SN.T1505 M660 8 2006362 M4000CA-SP12 121358680 M40Wiper 0,5 2006373 M4000CA-SP1203 SP.N1203/SP.R1203 M40 9 2006376 M4000CA-SP1504 SP.N1504 M40 12 2033496 M4000CA-TP1603 TP.N1603/TP.R1603 M40 12 2006379 M4000CA-TP2204 TP.N2204/TP.R2204 M40 18 2006347 M4000CA-XP16 XP.T1604 M680 14 Более подробная информация относительно ассортимента пластин и режимов резания приведена в описаниях основных платформ. B52 WIDIA №-
