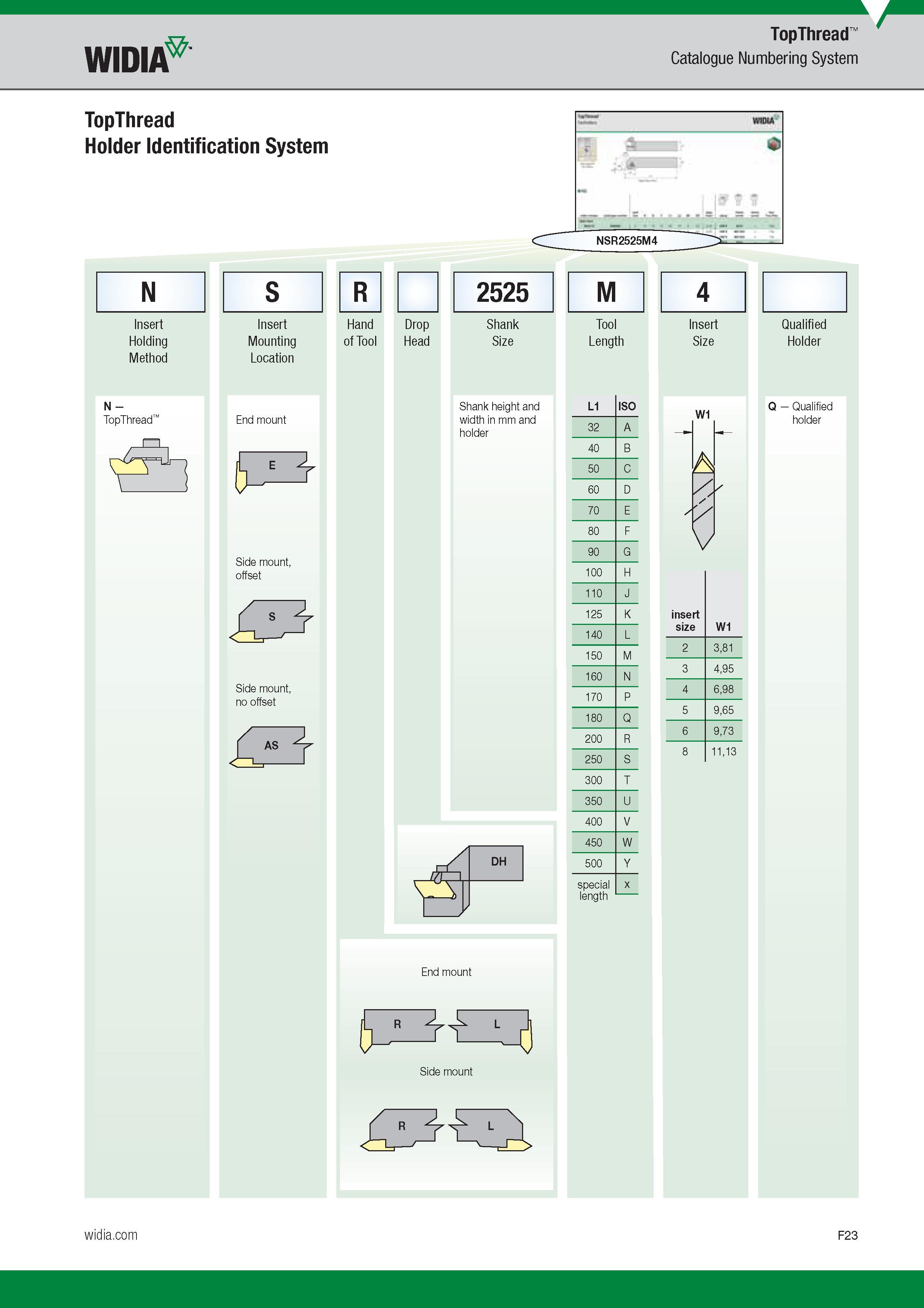

Widia TopThread Catalogue Numbering System TopThread Holder Identification System N Insert Holding Method S Insert Mounting Location R Hand of Tool 2525 Drop Head Shank Size M Tool Length 4 Insert Size Qualified Holder N - TopThread End mount Side mount, offset Side mount, no offset OH Shank height and width in mm and holder DH L1 32 40 50 60 70 80 90 100 110 125 140 150 160 170 180 200 250 300 350 400 450 500 special length ISO A B C D E F G H J K L M N P Q R S T U V W Y x W1 A insert size W1 3,81 4,95 6,98 9,65 9,73 11,13 Q Qualified holder End mount 1 Side mount F23 E
