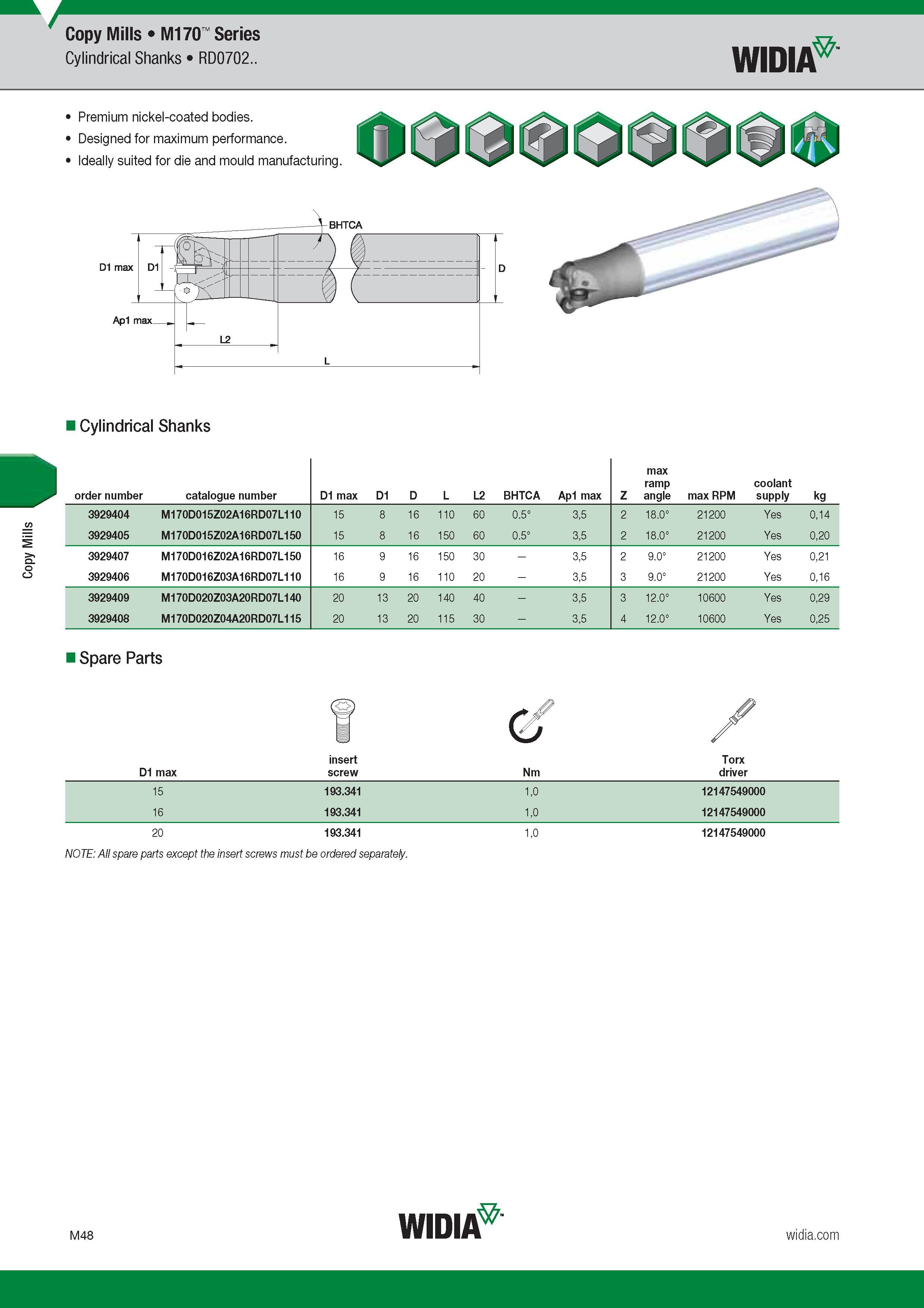

Copy Mills Copy Mills M170 Series Cylindrical Shanks RD0702.. Widia Premium nickel-coated bodies. Designed for maximum performance. Ideally suited for die and mould manufacturing. 000 D1 max D1 Ap1 max Cylindrical Shanks Номер для заказа продукции Order number Catalogue number Обозначение инструмента по каталогу D1 max D1 D L L2 BHTCA Ap1 max Z max ramp angle Обороты на шпинделе станка Максимальное значение coolant supply kg 3929404 M170D015Z02A16RD07L110 15 8 16 110 60 0.5° 3,5 2 18.0° 21200 Yes 0,14 3929405 M170D015Z02A16RD07L150 15 8 16 150 60 0.5° 3,5 2 18.0° 21200 Yes 0,20 3929407 M170D016Z02A16RD07L150 16 9 16 150 30 - 3,5 2 9.0° 21200 Yes 0,21 3929406 M170D016Z03A16RD07L110 16 9 16 110 20 - 3,5 3 9.0° 21200 Yes 0,16 3929409 M170D020Z03A20RD07L140 20 13 20 140 40 - 3,5 3 12.0° 10600 Yes 0,29 3929408 M170D020Z04A20RD07L115 20 13 20 115 30 - 3,5 4 12.0° 10600 Yes 0,25 Запасные части к инструменту Spare Parts D1 max insert screw a Nm Torx driver 15 193.341 1,0 12147549000 16 193.341 1,0 12147549000 20 193.341 1,0 12147549000 NOTE All Запасные части к инструменту Spare Parts except the insert screws must be ordered separately. M48 Widia
