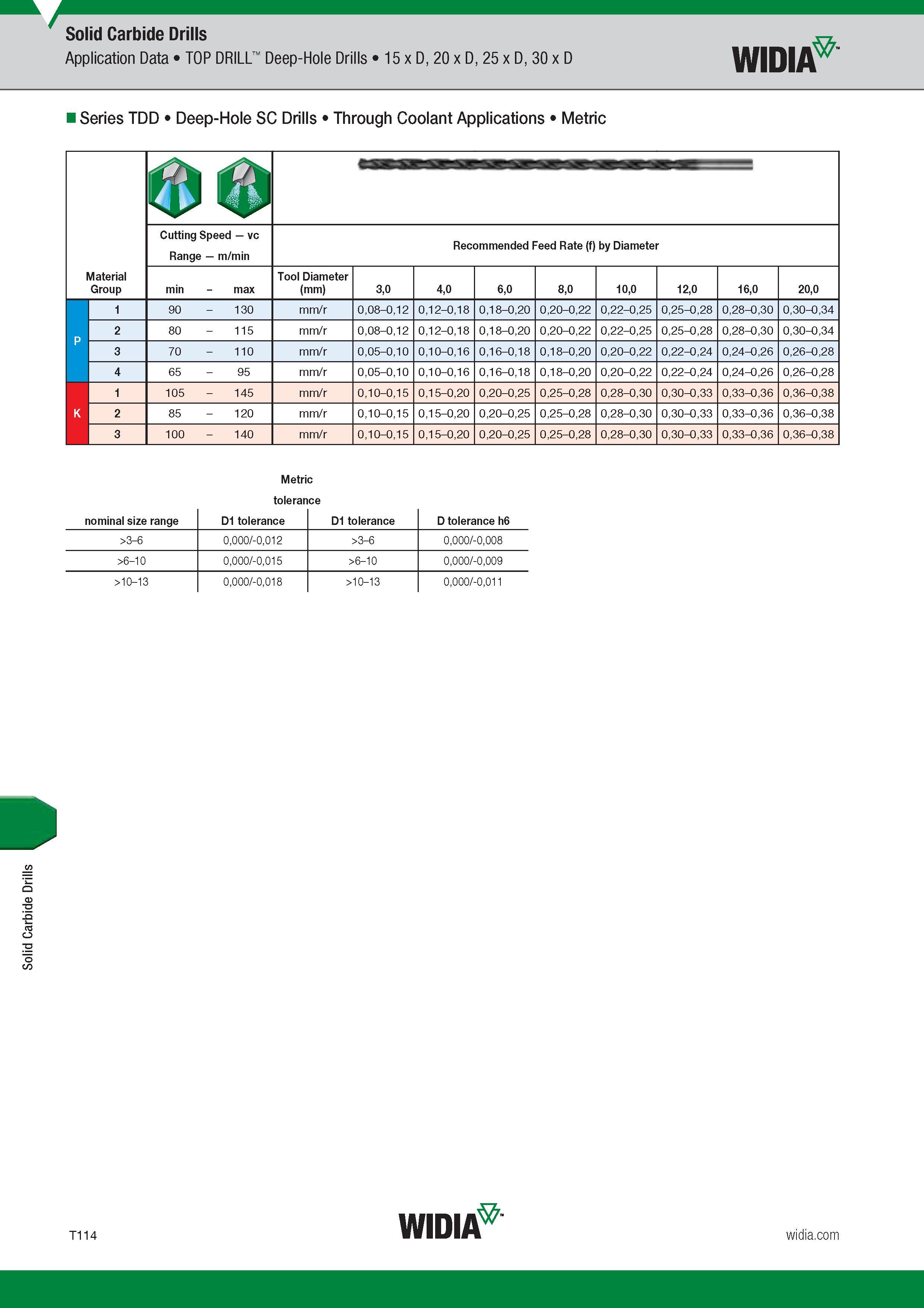

Solid Carbide Drills Application Data TOP DRILL Deep-Hole Drills 15 x D, 20 x D, 25 x D, 30 x D Widia Series TDD Deep-Hole SC Drills Through Coolant Applications Metric Группа обрабатываемого материала Material Group tj) Cutting Speed vc Range m/min Recommended Feed Rate (f) by Diameter min - max Tool Diameter (mm) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 1 90 - 130 mm/r 0,08-0,12 0,12-0,18 0,18-0,20 0,20-0,22 0,22-0,25 0,25-0,28 0,28-0,30 0,30-0,34 2 80 - 115 mm/r 0,08-0,12 0,12-0,18 0,18-0,20 0,20-0,22 0,22-0,25 0,25-0,28 0,28-0,30 0,30-0,34 3 70 - 110 mm/r 0,05-0,10 0,10-0,16 0,16-0,18 0,18-0,20 0,20-0,22 0,22-0,24 0,24-0,26 0,26-0,28 4 65 - 95 mm/r 0,05-0,10 0,10-0,16 0,16-0,18 0,18-0,20 0,20-0,22 0,22-0,24 0,24-0,26 0,26-0,28 K 1 105 - 145 mm/r 0,10-0,15 0,15-0,20 0,20-0,25 0,25-0,28 0,28-0,30 0,30-0,33 0,33-0,36 0,36-0,38 2 85 - 120 mm/r 0,10-0,15 0,15-0,20 0,20-0,25 0,25-0,28 0,28-0,30 0,30-0,33 0,33-0,36 0,36-0,38 3 100 - 140 mm/r 0,10-0,15 0,15-0,20 0,20-0,25 0,25-0,28 0,28-0,30 0,30-0,33 0,33-0,36 0,36-0,38 Metric tolerance nominal size range D1 tolerance D1 tolerance D tolerance h6 >3-6 0,000/-0,012 >3-6 0,000/-0,008 >6-10 0,000/-0,015 >6-10 0,000/-0,009 >10-13 0,000/-0,018 >10-13 0,000/-0,011
