1507 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.T139

Каталог Widia 2017 Металлорежущий инструмент Стр. T139 1507 ENG Lab2u

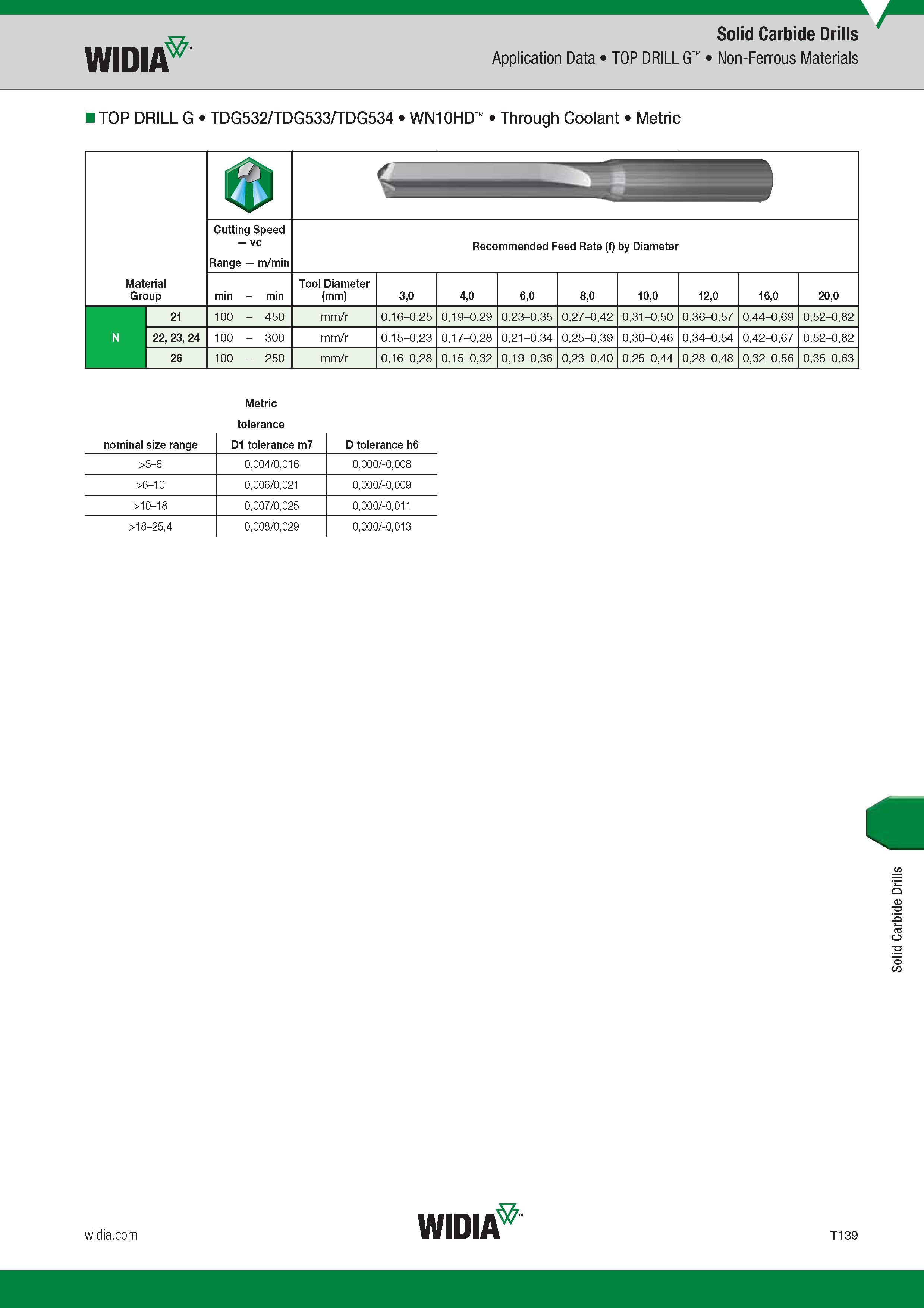

Solid Carbide Drills Widia Application Data TOP DRILL G Non-Ferrous Materials TOP DRILL G TDG532/TDG533/TDG534 WN10HD Through Coolant Metric Группа обрабатываемого материала Material Group Cutting Speed vc Range m/min Recommended Feed Rate (f) by Diameter Tool Diameter (mm) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 21 100 - 450 mm/r 0,16-0,25 0,19-0,29 0,23-0,35 0,27-0,42 0,31-0,50 0,36-0,57 0,44-0,69 0,52-0,82 22, 23, 24 100 - 300 mm/r 0,15-0,23 0,17-0,28 0,21-0,34 0,25-0,39 0,30-0,46 0,34-0,54 0,42-0,67 0,52-0,82 26 100 - 250 mm/r 0,16-0,28 0,15-0,32 0,19-0,36 0,23-0,40 0,25-0,44 0,28-0,48 0,32-0,56 0,35-0,63 min - Metric tolerance nominal size range D1 tolerance m7 D tolerance h6 >3-6 0,004/0,016 0,000/-0,008 >6-10 0,006/0,021 0,000/-0,009 >10-18 0,007/0,025 0,000/-0,011 >18-25,4 0,008/0,029 0,000/-0,013 Solid Carbide Drills
