1443 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.T75

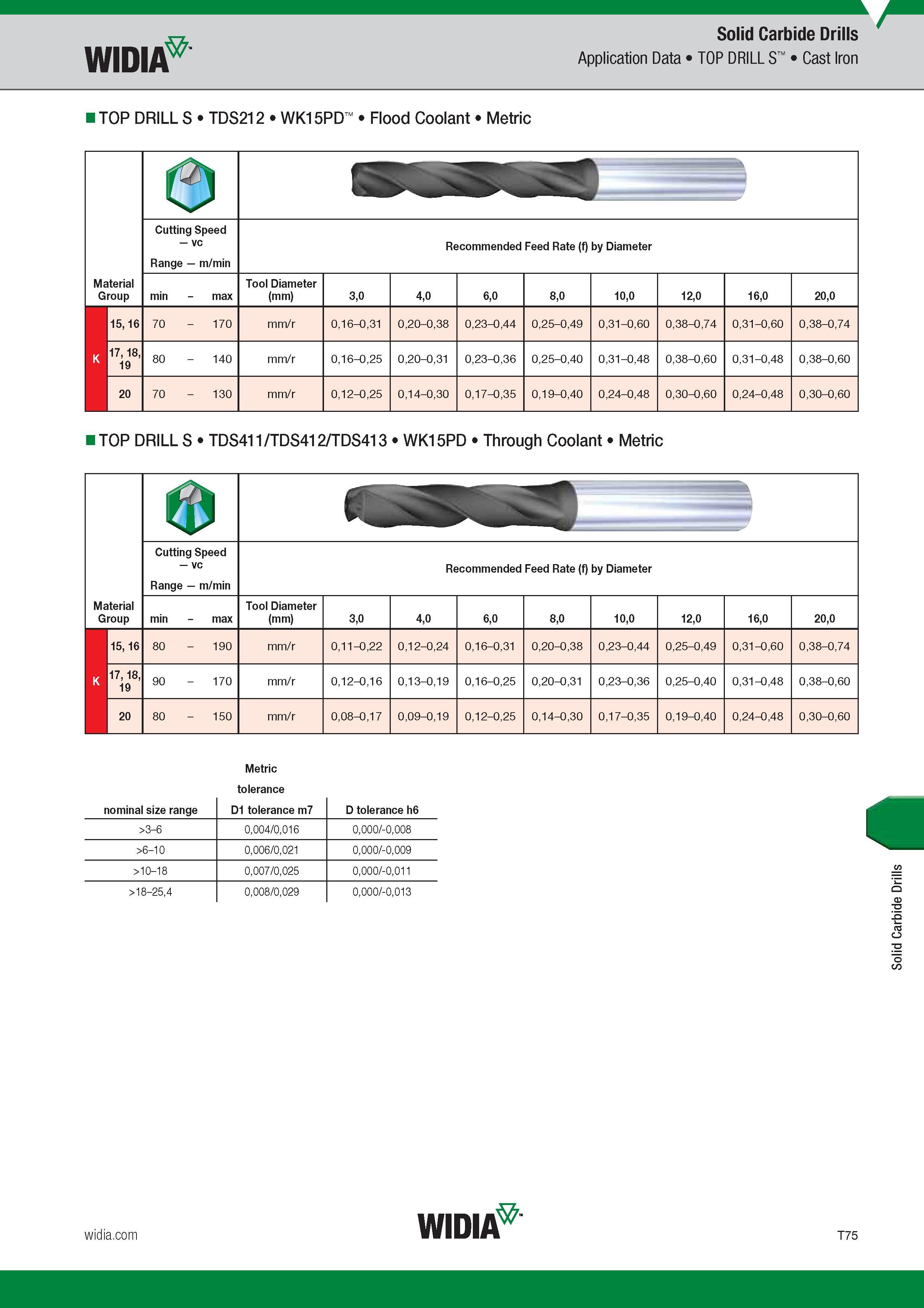

Каталог Widia 2017 Металлорежущий инструмент Стр. T75 1443 ENG Lab2u Solid Carbide Drills Widia Application Data TOP DRILL S Cast Iron TOP DRILL S TDS212 WK15PD Flood Coolant Metric Cutting Speed vc Range m/min Recommended Feed Rate (f) by Diameter Группа обрабатываемого материала Material Group Tool Diameter (mm) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 15, 16 70 - 170 mm/r 0,16-0,31 0,20-0,38 0,23-0,44 0,25-0,49 0,31-0,60 0,38-0,74 0,31-0,60 0,38-0,74 17, 18, 19 80 - 140 mm/r 0,16-0,25 0,20-0,31 0,23-0,36 0,25-0,40 0,31-0,48 0,38-0,60 0,31-0,48 0,38-0,60 20 70 - 130 mm/r 0,12-0,25 0,14-0,30 0,17-0,35 0,19-0,40 0,24-0,48 0,30-0,60 0,24-0,48 0,30-0,60 TOP DRILL S TDS411/TDS412/TDS413 WK15PD Through Coolant Metric max K Группа обрабатываемого материала Material Group 1 Cutting Speed vc Range m/min Recommended Feed Rate (f) by Diameter min - max Tool Diameter (mm) 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 K 15, 16 80 - 190 mm/r 0,11-0,22 0,12-0,24 0,16-0,31 0,20-0,38 0,23-0,44 0,25-0,49 0,31-0,60 0,38-0,74 17, 18, 19 90 - 170 mm/r 0,12-0,16 0,13-0,19 0,16-0,25 0,20-0,31 0,23-0,36 0,25-0,40 0,31-0,48 0,38-0,60 20 80 - 150 mm/r 0,08-0,17 0,09-0,19 0,12-0,25 0,14-0,30 0,17-0,35 0,19-0,40 0,24-0,48 0,30-0,60 Metric tolerance nominal size range D1 tolerance m7 D tolerance h6 >3-6 0,004/0,016 0,000/-0,008 >6-10 0,006/0,021 0,000/-0,009 >10-18 0,007/0,025 0,000/-0,011 >18-25,4 0,008/0,029 0,000/-0,013 Solid Carbide Drills
