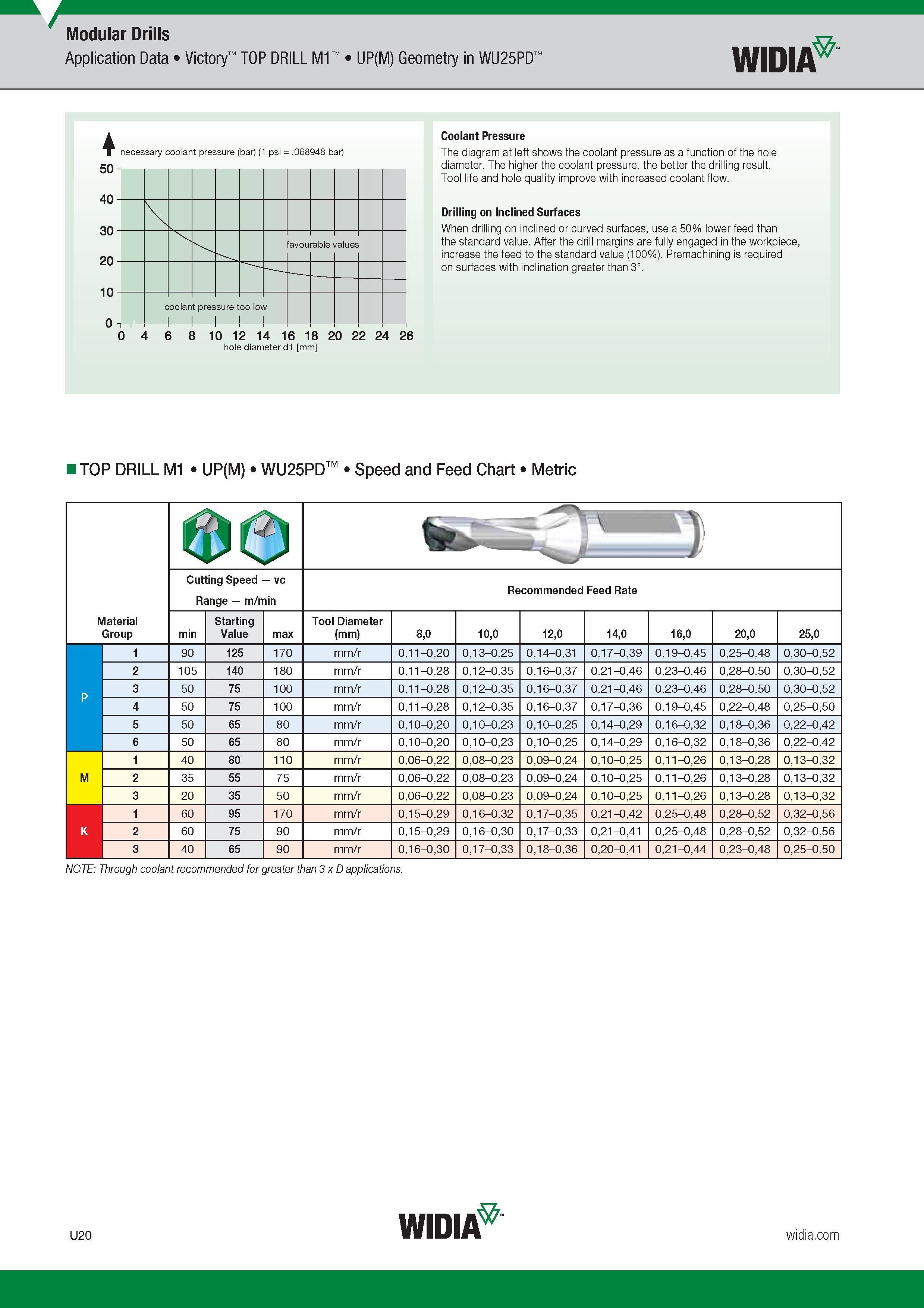

Modular Drills Application Data Victory TOP DRILL M1 UP(M) Geometry in WU25PD Widia necessary coolant pressure (bar) (1 psi .068948 bar) Coolant Pressure The diagram at left shows the coolant pressure as a function of the hole diameter. The higher the coolant pressure, the better the drilling result. Tool life and hole quality improve with increased coolant flow. Drilling on Inclined Surfaces When drilling on inclined or curved surfaces, use a 50% lower feed than the standard value. After the drill margins are fully engaged in the workpiece, increase the feed to the standard value (100%). Premachining is required on surfaces with inclination greater than 3°. hole diameter d1 mm TOP DRILL M1 UP(M) WU25PD Speed and Feed Chart Metric Группа обрабатываемого материала Material Group Cutting Speed vc Range m/min Starting Value Recommended Feed Rate Tool Diameter (mm) 8,0 10,0 12,0 14,0 16,0 20,0 25,0 90 125 170 mm/r 0,11-0,20 0,13-0,25 0,14-0,31 0,17-0,39 0,19-0,45 0,25-0,48 0,30-0,52 105 140 180 mm/r 0,11-0,28 0,12-0,35 0,16-0,37 0,21-0,46 0,23-0,46 0,28-0,50 0,30-0,52 50 75 100 mm/r 0,11-0,28 0,12-0,35 0,16-0,37 0,21-0,46 0,23-0,46 0,28-0,50 0,30-0,52 50 75 100 mm/r 0,11-0,28 0,12-0,35 0,16-0,37 0,17-0,36 0,19-0,45 0,22-0,48 0,25-0,50 50 65 80 mm/r 0,10-0,20 0,10-0,23 0,10-0,25 0,14-0,29 0,16-0,32 0,18-0,36 0,22-0,42 50 65 80 mm/r 0,10-0,20 0,10-0,23 0,10-0,25 0,14-0,29 0,16-0,32 0,18-0,36 0,22-0,42 40 80 110 mm/r 0,06-0,22 0,08-0,23 0,09-0,24 0,10-0,25 0,11-0,26 0,13-0,28 0,13-0,32 35 55 75 mm/r 0,06-0,22 0,08-0,23 0,09-0,24 0,10-0,25 0,11-0,26 0,13-0,28 0,13-0,32 20 35 50 mm/r 0,06-0,22 0,08-0,23 0,09-0,24 0,10-0,25 0,11-0,26 0,13-0,28 0,13-0,32 60 95 170 mm/r 0,15-0,29 0,16-0,32 0,17-0,35 0,21-0,42 0,25-0,48 0,28-0,52 0,32-0,56 60 75 90 mm/r 0,15-0,29 0,16-0,30 0,17-0,33 0,21-0,41 0,25-0,48 0,28-0,52 0,32-0,56 3 40 65 90 mm/r 0,16-0,30 0,17-0,33 0,18-0,36 0,20-0,41 0,21-0,44 0,23-0,48 0,25-0,50 NOTE Through coolant recommended for greater than 3 x D applications. U20 Widia 1 2 3 4 5 6 1 M 2 3 1 K 2
