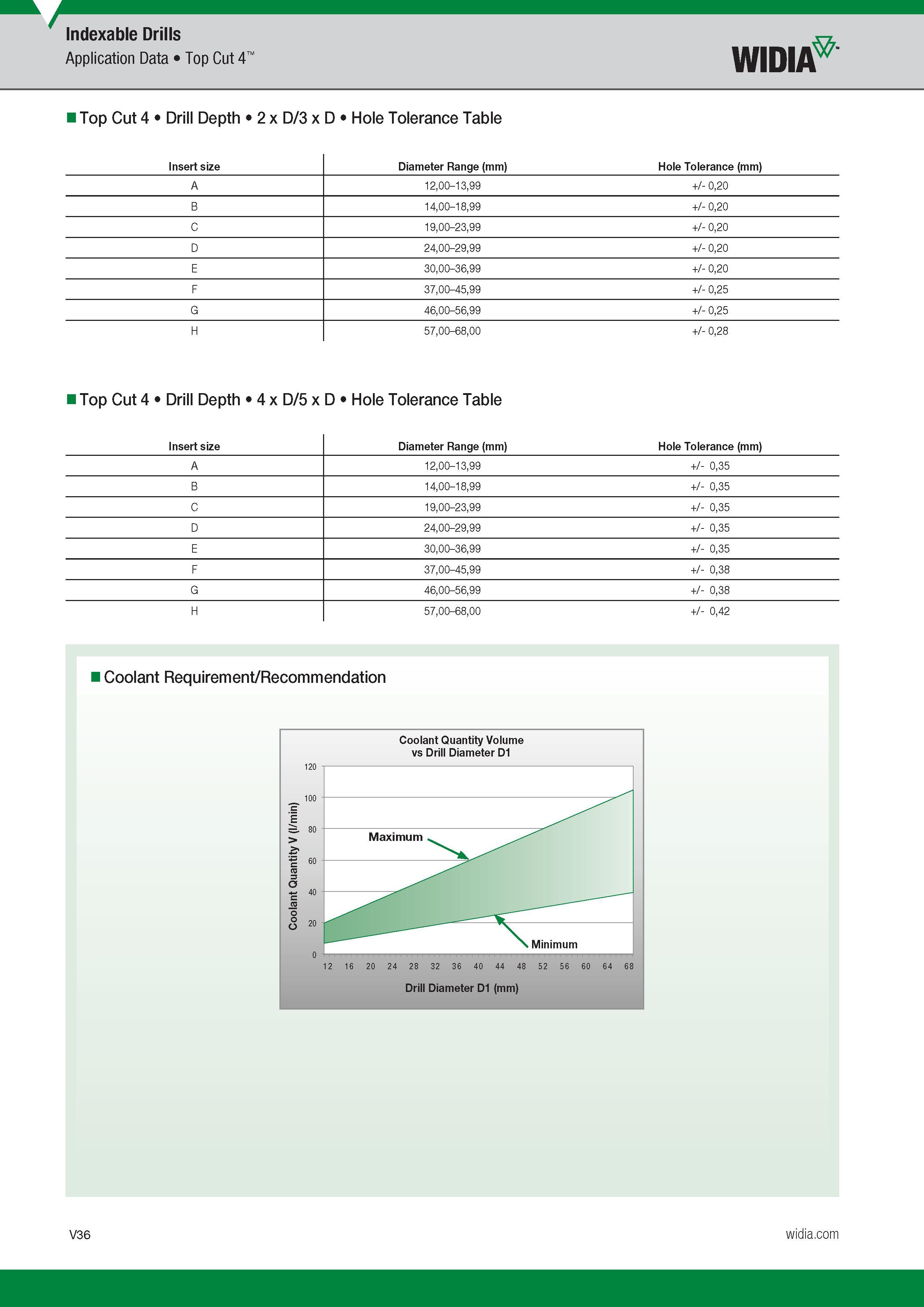

Каталог Widia 2017 Металлорежущий инструмент Стр. V36 1604 ENG Lab2u Indexable Drills Application Data Top Cut 4 Widia Top Cut 4 Drill Depth 2 x D/3 x D Hole Tolerance Table Insert size Diameter Range (mm) Hole Tolerance (mm) A 12,00-13,99 +/- 0,20 B 14,00-18,99 +/- 0,20 C 19,00-23,99 +/- 0,20 D 24,00-29,99 +/- 0,20 E 30,00-36,99 +/- 0,20 F 37,00-45,99 +/- 0,25 G 46,00-56,99 +/- 0,25 H 57,00-68,00 +/- 0,28 Top Cut 4 Drill Depth 4 x D/5 x D Hole Tolerance Table Insert size Diameter Range (mm) Hole Tolerance (mm) A 12,00-13,99 +/- 0,35 B 14,00-18,99 +/- 0,35 C 19,00-23,99 +/- 0,35 D 24,00-29,99 +/- 0,35 E 30,00-36,99 +/- 0,35 F 37,00-45,99 +/- 0,38 G 46,00-56,99 +/- 0,38 H 57,00-68,00 +/- 0,42 Coolant Requirement/Recommendation Coolant Quantity Volume vs Drill Diameter D1 Drill Diameter D1 (mm) V36
