Концевые твердосплавные фрезы Widia High-Performance Solid Carbide End Mills Каталог Widia 2017 Металлорежущий инструмент Стр. O9 1069 ENG Lab2u

Обновлено 2020-04-13 20:20:41

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WIDIA \| Каталог WIDIA 2017 Металлорежущий инструмент (Всего 1972 стр.)

Концевые твердосплавные фрезы Widia High-Performance Solid Carbide End Mills 1069 Каталог WIDIA 2017 Режущий инструмент Пластины Резцы Фрезы Сверла Метчики Стр.O9

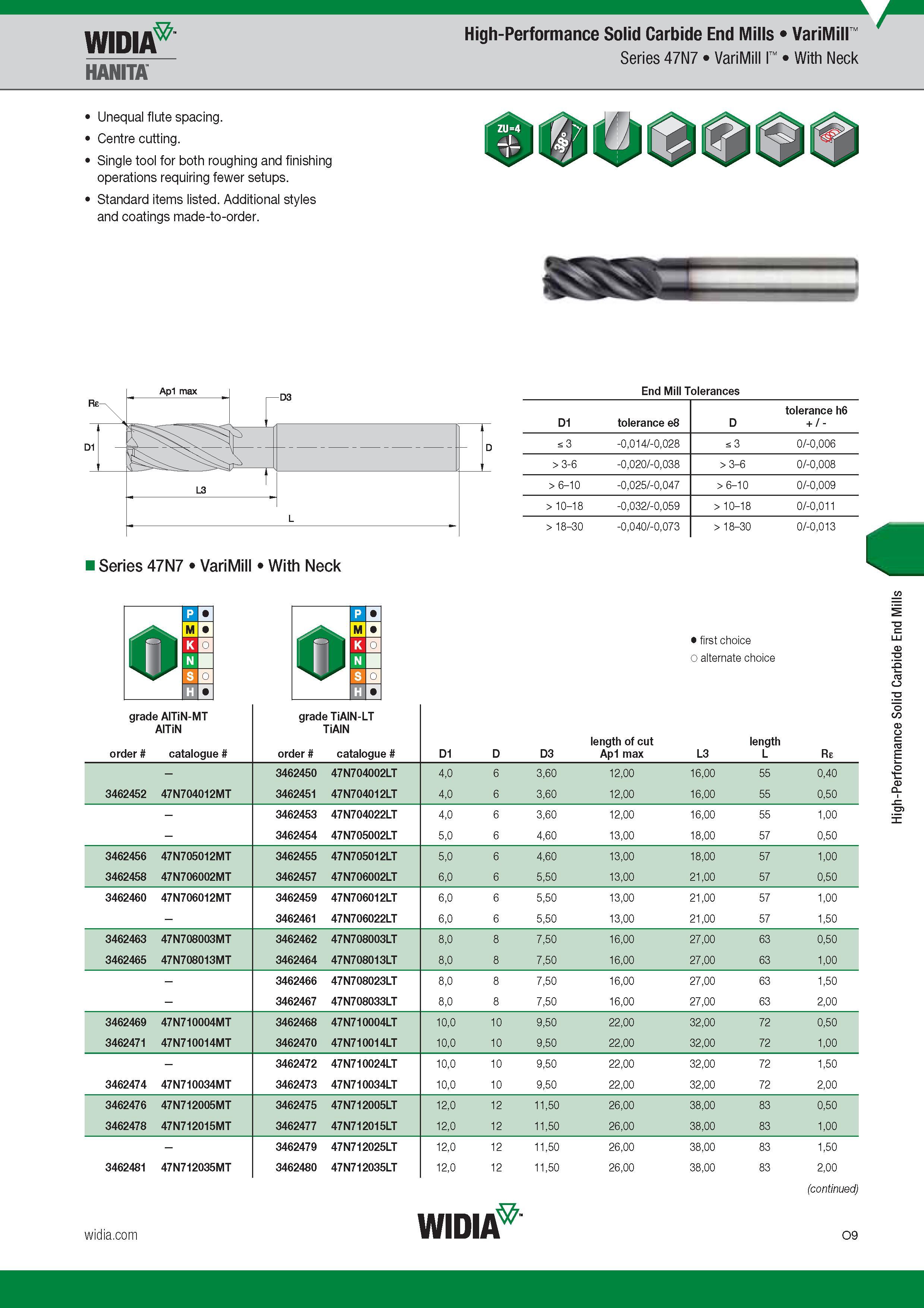

Концевые твердосплавные фрезы Widia High-Performance Solid Carbide End Mills Концевые твердосплавные фрезы Widia High-Performance Solid Carbide End Mills _ VariMill Series 47N7 VariMill I With Neck Unequal flute spacing. Centre cutting. Single tool for both roughing and finishing operations requiring fewer setups. Standard items listed. Additional styles and coatings made-to-order. End Mill Tolerances Series 47N7 VariMill With Neck D1 tolerance e8 D tolerance h6 + / - 3 -0,014/-0,028 s 3 0/-0,006 3-6 -0,020/-0,038 3-6 0/-0,008 6-10 -0,025/-0,047 6-10 0/-0,009 10-18 -0,032/-0,059 10-18 0/-0,011 >18-30 -0,040/-0,073 >18-30 0/-0,013 Лучший и альтернативный выбор First and alternate choice grade AlTiN-MT AlTiN Номер по каталогу Обозначение инструмента по производителю Order Catalogue grade TiAlN-LT TiAlN Номер по каталогу Обозначение инструмента по производителю Order Catalogue D1 D D3 length of cut Ap1 max L3 length L Re - 3462450 47N704002LT 4,0 6 3,60 12,00 16,00 55 0,40 3462452 47N704012MT 3462451 47N704012LT 4,0 6 3,60 12,00 16,00 55 0,50 - 3462453 47N704022LT 4,0 6 3,60 12,00 16,00 55 1,00 - 3462454 47N705002LT 5,0 6 4,60 13,00 18,00 57 0,50 3462456 47N705012MT 3462455 47N705012LT 5,0 6 4,60 13,00 18,00 57 1,00 3462458 47N706002MT 3462457 47N706002LT 6,0 6 5,50 13,00 21,00 57 0,50 3462460 47N706012MT 3462459 47N706012LT 6,0 6 5,50 13,00 21,00 57 1,00 - 3462461 47N706022LT 6,0 6 5,50 13,00 21,00 57 1,50 3462463 47N708003MT 3462462 47N708003LT 8,0 8 7,50 16,00 27,00 63 0,50 3462465 47N708013MT 3462464 47N708013LT 8,0 8 7,50 16,00 27,00 63 1,00 - 3462466 47N708023LT 8,0 8 7,50 16,00 27,00 63 1,50 - 3462467 47N708033LT 8,0 8 7,50 16,00 27,00 63 2,00 3462469 47N710004MT 3462468 47N710004LT 10,0 10 9,50 22,00 32,00 72 0,50 3462471 47N710014MT 3462470 47N710014LT 10,0 10 9,50 22,00 32,00 72 1,00 - 3462472 47N710024LT 10,0 10 9,50 22,00 32,00 72 1,50 3462474 47N710034MT 3462473 47N710034LT 10,0 10 9,50 22,00 32,00 72 2,00 3462476 47N712005MT 3462475 47N712005LT 12,0 12 11,50 26,00 38,00 83 0,50 3462478 47N712015MT 3462477 47N712015LT 12,0 12 11,50 26,00 38,00 83 1,00 - 3462479 47N712025LT 12,0 12 11,50 26,00 38,00 83 1,50 3462481 47N712035MT 3462480 47N712035LT 12,0 12 11,50 26,00 38,00 83 2,00 Widia O9 High-Performance Solid Carbide End Mills
