Новая эффективная система обозначения токарных державок Widia WMT

Новая эффективная система обозначения токарных державок Widia WMT

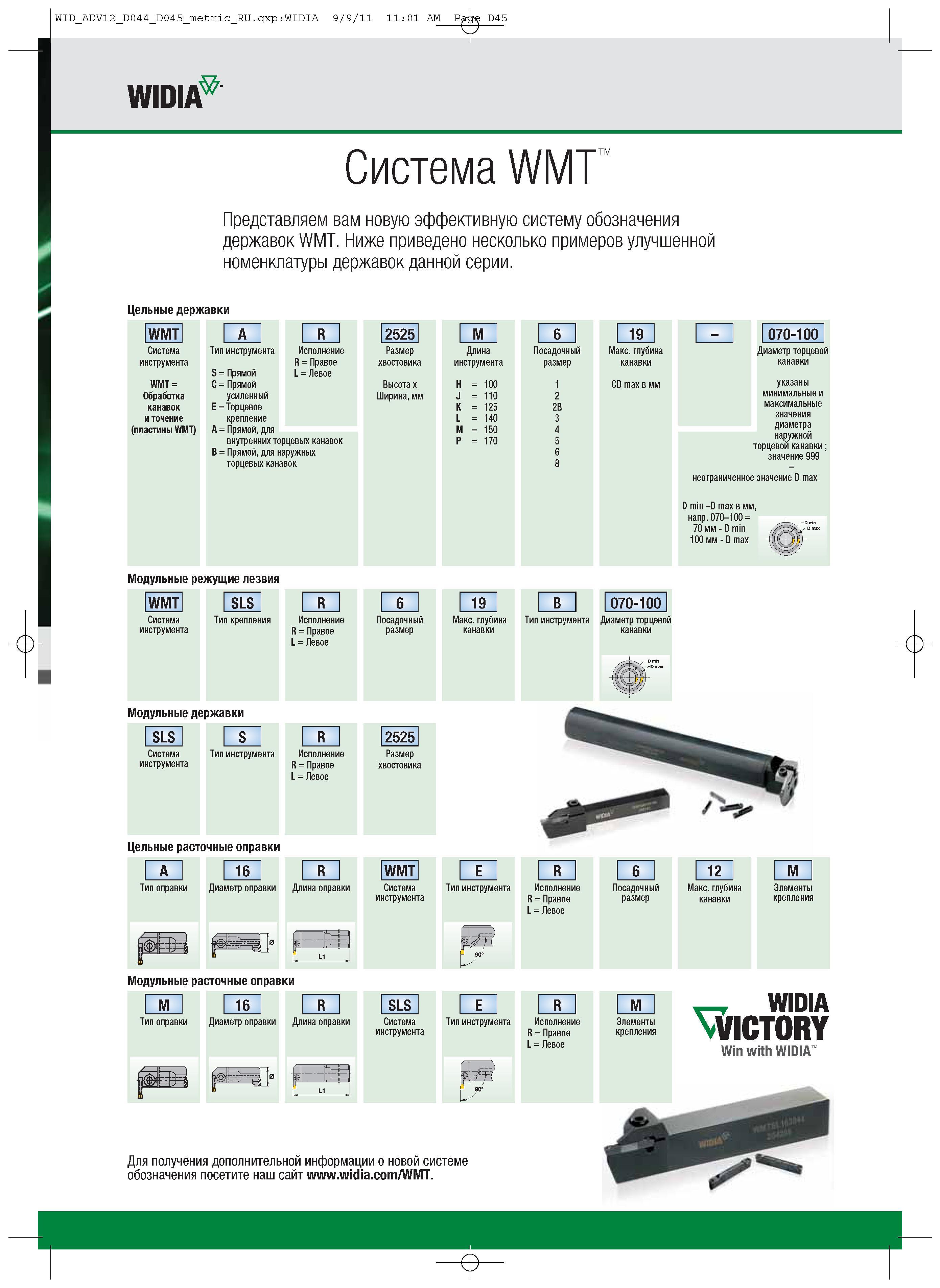

Новая эффективная система обозначения токарных державок Widia WMT _ Ниже приведено несколько примеров улучшенной номенклатуры державок данной серии. Цельные державки WMT A R 2525 1 M I 6 1 19 1070-100 Система инструмента WMT = Обработка канавок и точение (пластины WMT) Тип инструмента S = Прямой C = Прямой усиленный E =Торцевое крепление Исполнение R = Правое L = Левое Размер хвостовика Высота x Ширина, мм Длина инструмента H = 100 J = 110 K = 125 L = 140 M = 150 P = 170 Посадочный размер 1 2 2B 3 4 5 6 8 Макс. глубина канавки CD max в мм Диаметр торцевой канавки указаны минимальные и максимальные значения диаметра внутренних торцевых канавок B = Прямой, для наружных торцевых канавок наружной торцевой канавки ; значение 999 Модульные режущие лезвия WMT SLS Система инструмента Тип крепления Исполнение R = Правое L = Левое Модульные державки SLS Система инструмента Цельные расточные оправки A 16 R Тип оправки Диаметр оправки Длина оправки Модульные расточные оправки M 16 Тип оправки Диаметр оправки Длина оправки Посадочный размер S R Тип инструмента Исполнение R = Правое L = Левое 2525 Размер хвостовика WMT Система инструмента SLS Система инструмента неограниченное значение D max D min -D max в мм, напр.070-100= 70 мм - D min 100 мм - D max 19 070-100 Макс. глубина канавки Тип инструмента Диаметр торцевой канавки E R Тип инструмента Исполнение R = Правое L = Левое Посадочный размер jsi Р 90' U- 12 1 M Макс. глубина канавки Элементы крепления E R M Тип инструмента Исполнение R = Правое L = Левое Элементы крепления WIDIA VVICTORY Win with WIDIA P 90° U- Для получения дополнительной информации о новой системе обозначения посетите наш сайт /WMT. R 6 B 6 Система WMT Представляем вам
