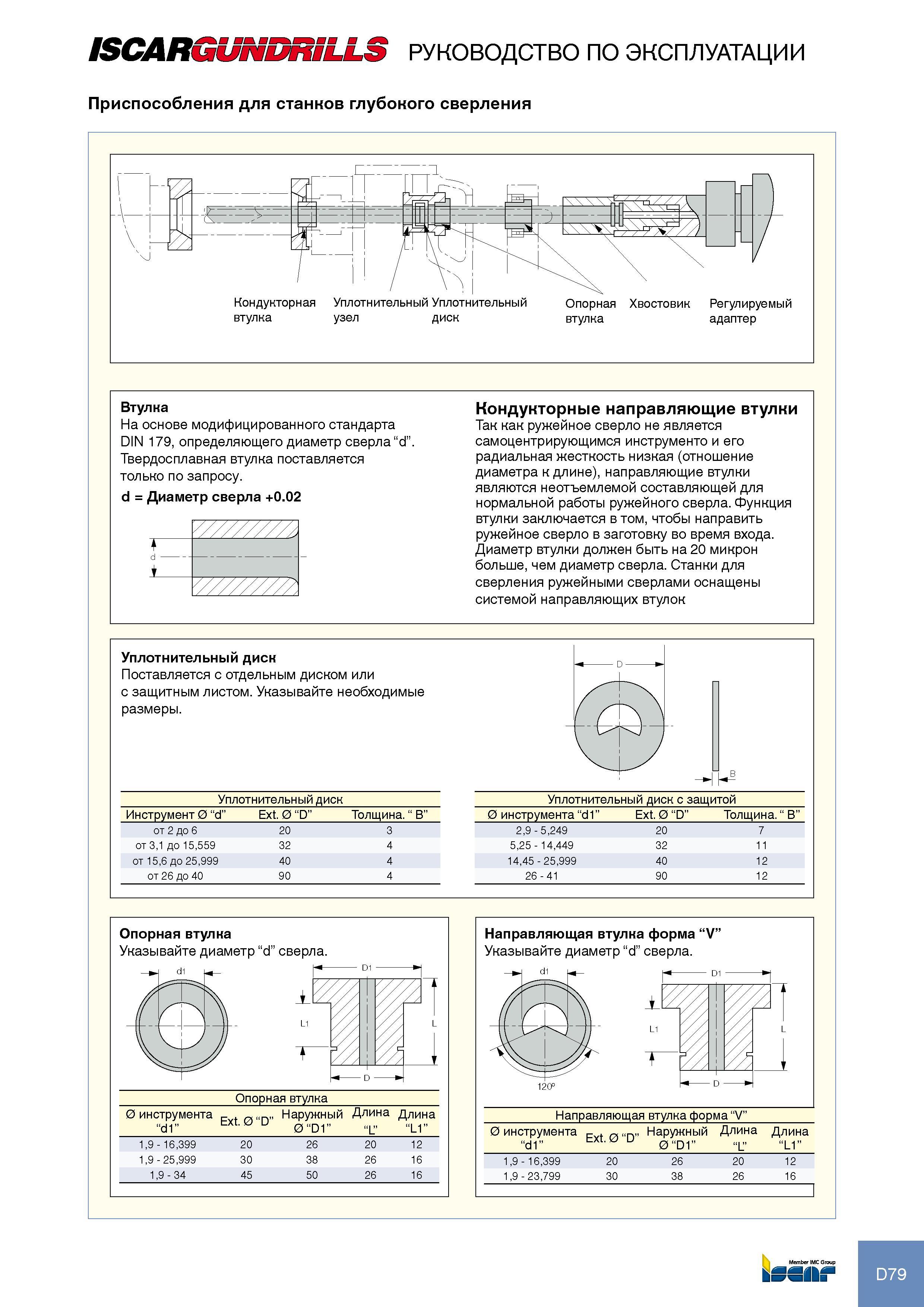

Специальные дополнительные станочные приспособления для станков глубокого сверления Втулка На основе модифицированного стандарта DIN 179, определяющего диаметр сверла “d”. Твердосплавная втулка поставляется только по запросу. d = Диаметр сверла +0.02 k d Кондукторные направляющие втулки Так как ружейное сверло не является самоцентрирующимся инструменто и его радиальная жесткость низкая (отношение диаметра к длине), направляющие втулки являются неотъемлемой составляющей для нормальной работы ружейного сверла. Функция втулки заключается в том, чтобы направить ружейное сверло в заготовку во время входа. Диаметр втулки должен быть на 20 микрон больше, чем диаметр сверла. Станки для сверления ружейными сверлами оснащены системой направляющих втулок Уплотнительный диск Поставляется с отдельным диском или с защитным листом. Указывайте необходимые размеры. Уплотнительный диск Уплотнительный диск с защитой Инструмент 0 “d” Ext. 0 “D” Толщина. “ B” 0 инструмента “d1” Ext. 0 “D’ Толщина. “ B” от 2 до 6 20 3 2,9 - 5,249 20 7 от 3,1 до 15,559 32 4 5,25 - 14,449 32 11 от 15,6 до 25,999 40 4 14,45 - 25,999 40 12 от 26 до 40 90 4 26 - 41 90 12 3 Опорная втулка Указывайте диаметр “d” сверла. Опорная втулка 0 инструмента “d1” 0 “D” Наружной 0 D 0 “D1” Длина “L” Длина “L1” 1,9 - 16,399 20 26 20 12 1,9 - 25,999 30 38 26 16 1,9 - 34 45 50 26 16 Направляющая втулка форма “V” Указывайте диаметр “d” сверла. Направляющая втулка форма “V” 0 инструмента Ext 0„D„ Наружный Длина 0 “D1” “L” Длина “L1” 1,9 - 16,399 20 26 20 12 1,9 - 23,799 30 38 26 16 D79 ISCARGUNDRILLS РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
