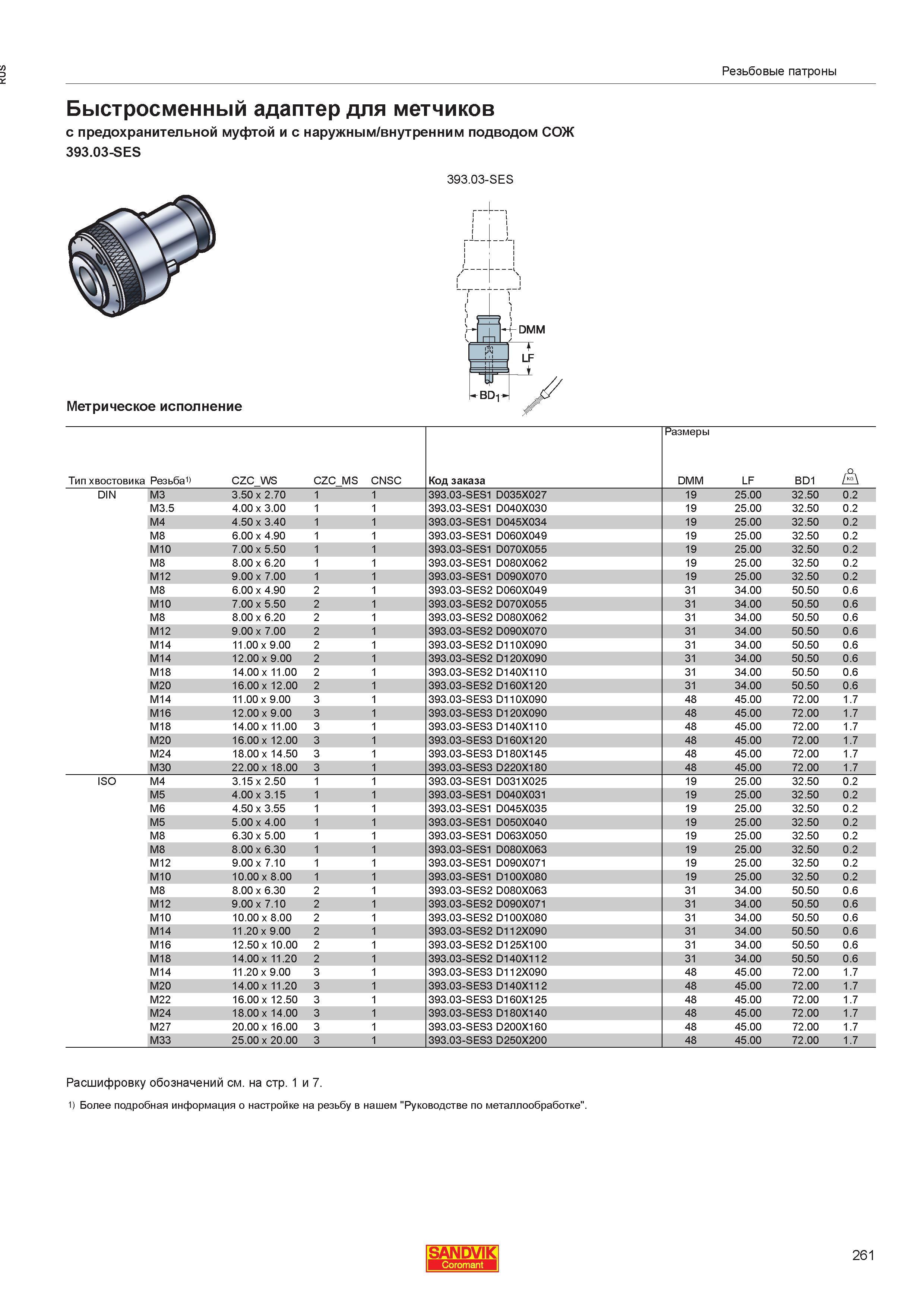

263 Каталог SANDVIK COROMANT 2013 Метчики и оснастка для резьбонарезания Стр.261

Каталог SANDVIK COROMANT 2013 Метчики Стр. 261 0263 Lab2u

Резьбовые патроны Быстросменный адаптер для метчиков с предохранительной муфтой и с наружным внутренним подводом СОЖ 393.03-SES 393.03-SES Метрическое исполнение Тип хвостовика Резьба1) CZCWS CZCMS CNSC Код заказа Размеры DMM LF BD1 U DIN M3 3.50 x 2.70 393.03-SES1 D035X027 19 25.00 32.50 0.2 M3.5 4.00 x 3.00 11 393.03-SES1 D040X030 19 25.00 32.50 0.2 M4 4.50 x 3.40 393.03-SES1 D045X034 19 25.00 32.50 0.2 M8 6.00 x 4.90 11 393.03-SES1 D060X049 19 25.00 32.50 0.2 M10 7.00 x 5.50 393.03-SES1 D070X055 19 25.00 32.50 0.2 M8 8.00 x 6.20 11 393.03-SES1 D080X062 19 25.00 32.50 0.2 M12 9.00 x 7.00 393.03-SES1 D090X070 19 25.00 32.50 0.2 M8 6.00 x 4.90 21 393.03-SES2 D060X049 31 34.00 50.50 0.6 M10 7.00 x 5.50 2 1 393.03-SES2 D070X055 31 34.00 50.50 0.6 M8 8.00 x 6.20 21 393.03-SES2 D080X062 31 34.00 50.50 0.6 M12 9.00 x 7.00 2 1 393.03-SES2 D090X070 31 34.00 50.50 0.6 M14 11.00 x 9.00 21 393.03-SES2 D110X090 31 34.00 50.50 0.6 M14 12.00 x 9.00 2 1 393.03-SES2 D120X090 31 34.00 50.50 0.6 M18 14.00 x 11.00 21 393.03-SES2 D140X110 31 34.00 50.50 0.6 M20 16.00 x 12.00 2 1 393.03-SES2 D160X120 31 34.00 50.50 0.6 M14 11.00 x 9.00 31 393.03-SES3 D110X090 48 45.00 72.00 M16 12.00 x 9.00 3 1 393.03-SES3 D120X090 48 45.00 72.00 M18 14.00 x 11.00 31 393.03-SES3 D140X110 48 45.00 72.00 M20 16.00 x 12.00 3 1 393.03-SES3 D160X120 48 45.00 72.00 M24 18.00 x 14.50 31 393.03-SES3 D180X145 48 45.00 72.00 M30 22.00 x 18.00 3 1 393.03-SES3 D220X180 48 45.00 72.00 ISO M4 3.15 x 2.50 11 393.03-SES1 D031X025 19 25.00 32.50 0.2 M5 4.00 x 3.15 393.03-SES1 D040X031 19 25.00 32.50 0.2 M6 4.50 x 3.55 11 393.03-SES1 D045X035 19 25.00 32.50 0.2 M5 5.00 x 4.00 393.03-SES1 D050X040 19 25.00 32.50 0.2 M8 6.30 x 5.00 11 393.03-SES1 D063X050 19 25.00 32.50 0.2 M8 8.00 x 6.30 393.03-SES1 D080X063 19 25.00 32.50 0.2 M12 9.00 x 7.10 11 393.03-SES1 D090X071 19 25.00 32.50 0.2 M10 10.00 x 8.00 393.03-SES1 D100X080 19 25.00 32.50 0.2 M8 8.00 x 6.30 21 393.03-SES2 D080X063 31 34.00 50.50 0.6 M12 9.00 x 7.10 2 1 393.03-SES2 D090X071 31 34.00 50.50 0.6 M10 10.00 x 8.00 21 393.03-SES2 D100X080 31 34.00 50.50 0.6 M14 11.20 x 9.00 2 1 393.03-SES2 D112X090 31 34.00 50.50 0.6 M16 12.50 x 10.00 21 393.03-SES2 D125X100 31 34.00 50.50 0.6 M18 14.00 x 11.20 2 1 393.03-SES2 D140X112 31 34.00 50.50 0.6 M14 11.20 x 9.00 31 393.03-SES3 D112X090 48 45.00 72.00 M20 14.00 x 11.20 3 1 393.03-SES3 D140X112 48 45.00 72.00 M22 16.00 x 12.50 31 393.03-SES3 D160X125 48 45.00 72.00 M24 18.00 x 14.00 3 1 393.03-SES3 D180X140 48 45.00 72.00 M27 20.00 x 16.00 31 393.03-SES3 D200X160 48 45.00 72.00 M33 25.00 x 20.00 3 1 393.03-SES3 D250X200 48 45.00 72.00 Расшифровку обозначений см. на стр. 1 и 7. Более подробная информация о настройке на резьбу в нашем "Руководстве по металлообработке". SANDVIK 261
