269 Каталог SANDVIK COROMANT 2013 Метчики и оснастка для резьбонарезания Стр.267

Каталог SANDVIK COROMANT 2013 Метчики Стр. 267 0269 Lab2u

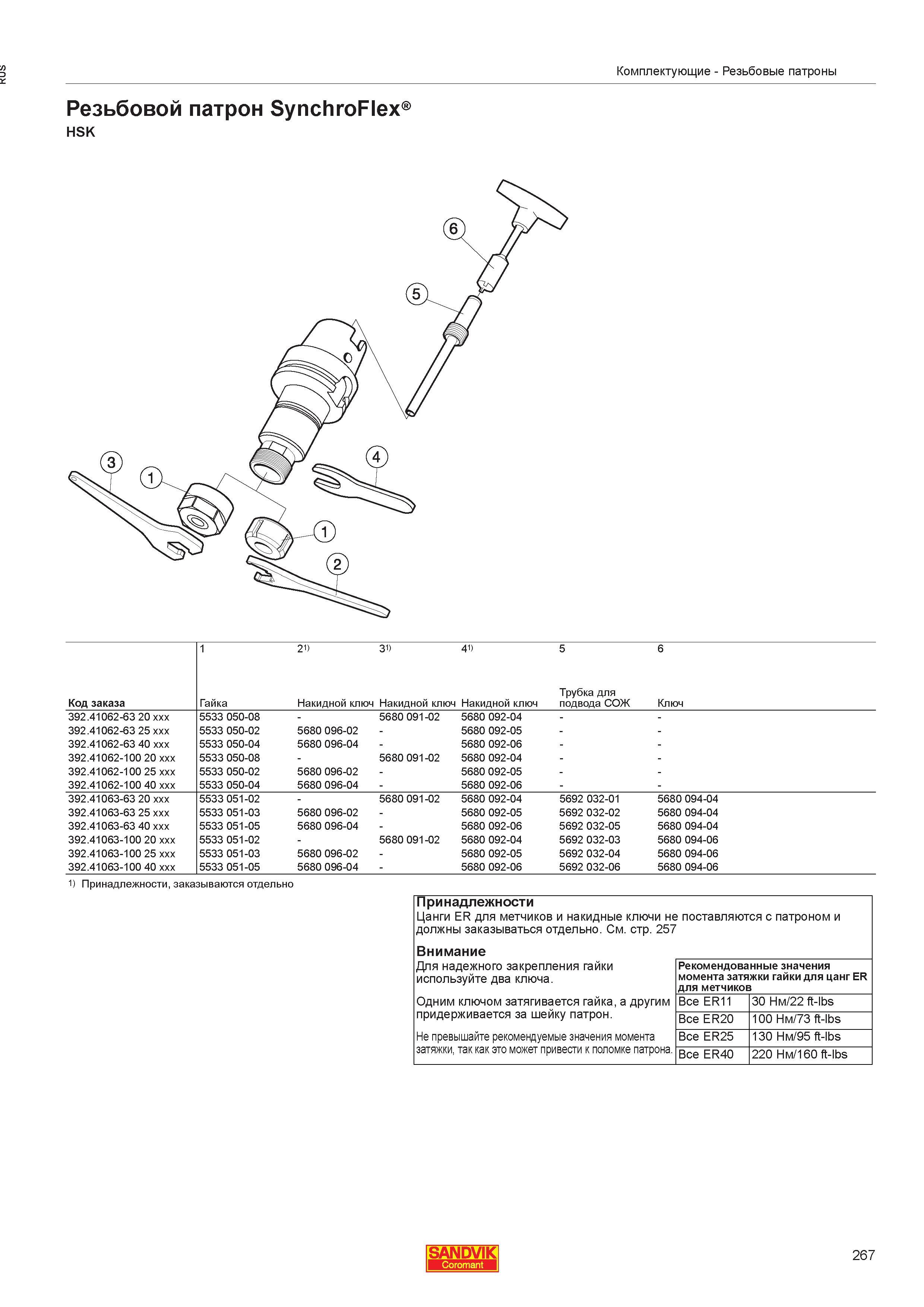

Резьбовой патрон SynchroFlex HSK Комплектующие Резьбовые патроны Код заказа Гайка Накидной ключ Накидной ключ Накидной ключ Трубка для подвода СОЖ Ключ 392.41062-63 20 xxx 5533 050-08 5680 091-02 5680 092-04 392.41062-63 25 xxx 5533 050-02 5680 096-02 5680 092-05 392.41062-63 40 xxx 5533 050-04 5680 096-04 5680 092-06 392.41062-100 20 xxx 5533 050-08 5680 091-02 5680 092-04 392.41062-100 25 xxx 5533 050-02 5680 096-02 5680 092-05 392.41062-100 40 xxx 5533 050-04 5680 096-04 5680 092-06 392.41063-63 20 xxx 5533 051-02 5680 091-02 5680 092-04 5692 032-01 5680 094-04 392.41063-63 25 xxx 5533 051-03 5680 096-02 5680 092-05 5692 032-02 5680 094-04 392.41063-63 40 xxx 5533 051-05 5680 096-04 5680 092-06 5692 032-05 5680 094-04 392.41063-100 20 xxx 5533 051-02 5680 091-02 5680 092-04 5692 032-03 5680 094-06 392.41063-100 25 xxx 5533 051-03 5680 096-02 5680 092-05 5692 032-04 5680 094-06 392.41063-100 40 xxx 5533 051-05 5680 096-04 5680 092-06 5692 032-06 5680 094-06 Принадлежности заказываются отдельно Принадлежности Цанги ER для метчиков и накидные ключи не поставляются с патроном и должны заказываться отдельно. См. стр. 257 Внимание Для надежного закрепления гайки используйте два ключа. Одним ключом затягивается гайка а другим придерживается за шейку патрон. Не превышайте рекомендуемые значения момента затяжки так как это может привести к поломке патрона. Рекомендованные значения момента затяжки гайки для цанг ER для метчиков Все ER11 30 Нм 22 ft-lbs Все ER20 100 Нм 73 ft-lbs Все ER25 130 Нм 95 ft-lbs Все ER40 220 Нм 160 ft-lbs SANDVIK Coromant 267
