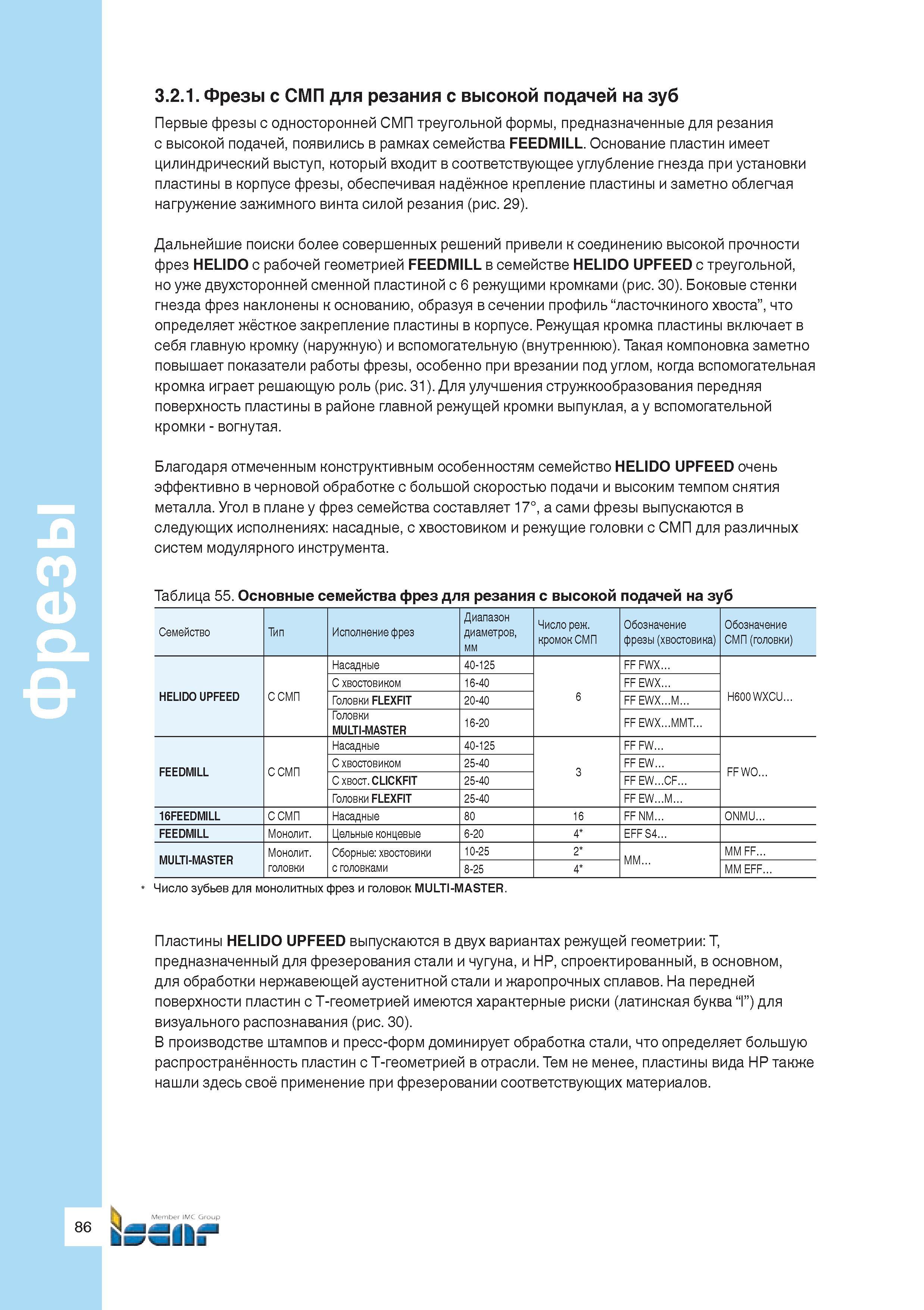

Благодаря конструктивным особенностям семейство фрез Iscar HELIDO UPFEED очень эффективно в черновой обработке с большой скоростью подачи и высоким темпом снятия металла. Угол в плане у фрез семейства составляет 17°, а сами фрезы выпускаются в следующих исполнениях насадные, с хвостовиком и режущие головки с СМП для различных систем модулярного инструмента. Таблица 55. Основные семейства фрез для резания с высокой подачей на зуб Семейство Тип Исполнение фрез Диапазон диаметров, мм Число реж. кромок СМП Обозначение фрезы (хвостовика) Обозначение СМП (головки) HELIDO UPFEED С СМП Насадные 40-125 6 FF FWX H600 WXCU С хвостовиком 16-40 FF EWX Головки FLEXFIT 20-40 FF EWX M Головки MULTI-MASTER 16-20 FF EWX MMT FEEDMILL С СМП Насадные 40-125 3 FF FW FF WO С хвостовиком 25-40 FF EW С хвост. CLICKFIT 25-40 FF EW CF Головки FLEXFIT 25-40 FF EW M 16FEEDMILL С СМП Насадные 80 16 FF NM ONMU FEEDMILL Монолит. Цельные концевые 6-20 4 EFF S4 MULTI-MASTER Монолит. головки Сборные хвостовики с головками 10-25 2 MM MM FF 8-25 4 MM EFF Число зубьев для монолитных фрез и головок MULTI-MASTER. Пластины HELIDO UPFEED выпускаются в двух вариантах режущей геометрии Т, предназначенный для фрезерования стали и чугуна, и НР, спроектированный, в основном, для обработки нержавеющей аустенитной стали и жаропрочных сплавов. На передней поверхности пластин с Т-геометрией имеются характерные риски (латинская буква “I”) для визуального распознавания (рис. 30). В производстве штампов и пресс-форм доминирует обработка стали, что определяет большую распространённость пластин с Т-геометрией в отрасли. Тем не менее, пластины вида НР также нашли здесь своё применение при фрезеровании соответствующих материалов. Фрезы 3.2.1. Фрезы с СМП для резания с высокой подачей на зуб Первые фрезы с односторонней СМП треугольной формы, предназначенные для резания с высокой подачей, появились в рамках семейства FEEDMILL. Основание пластин имеет цилиндрический выступ, который входит в соответствующее углубление гнезда при установки пластины в корпусе фрезы, обеспечивая надёжное крепление пластины и заметно облегчая нагружение зажимного винта силой резания (рис. 29). Дальнейшие поиски более совершенных решений привели к соединению высокой прочности фрез HELIDO с рабочей геометрией FEEDMILL в семействе HELIDO UPFEED с треугольной, но уже двухсторонней сменной пластиной с 6 режущими кромками (рис. 30). Боковые стенки гнезда фрез наклонены к основанию, образуя в сечении профиль “ласточкиного хвоста”, что определяет жёсткое закрепление пластины в корпусе. Режущая кромка пластины включает в себя главную кромку (наружную) и вспомогательную (внутреннюю). Такая компоновка заметно повышает показатели работы фрезы, особенно при врезании под углом, когда вспомогательная кромка играет решающую роль (рис. 31). Для улучшения стружкообразования передняя поверхность пластины в районе главной режущей кромки выпуклая, а у вспомогательной кромки - вогнутая.
