Комбинация четырёх режущих 120-градусных дуг и четырёх кромок для врезания значительно расширяет возможности семейства фрез Iscar HELIDO H400 в о

Комбинация четырёх режущих 120-градусных дуг и четырёх кромок для врезания значительно расширяет возможности семейства фрез Iscar HELIDO H400 в о

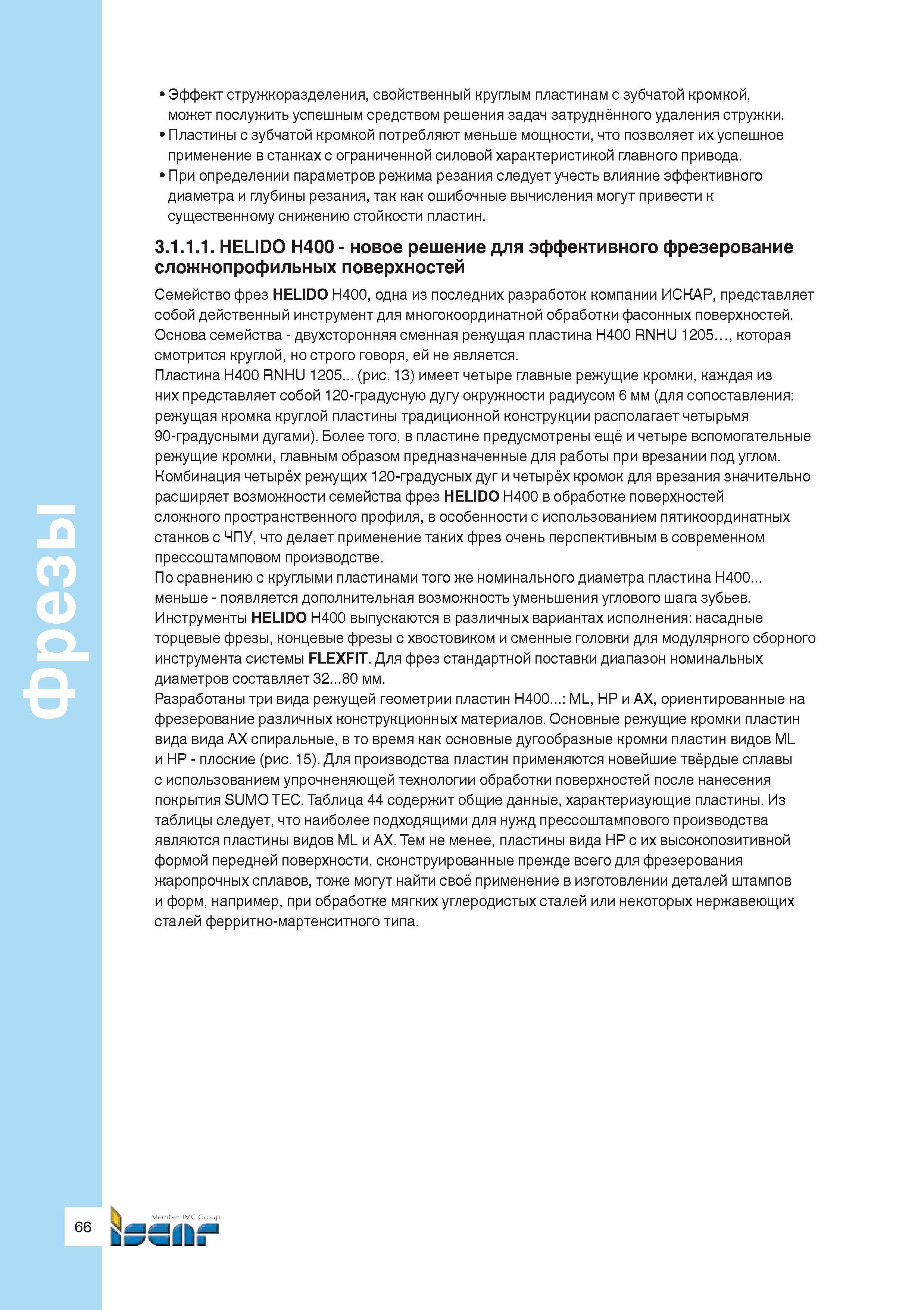

Комбинация четырёх режущих 120-градусных дуг и четырёх кромок для врезания значительно расширяет возможности семейства фрез Iscar HELIDO H400 в обработке поверхностей сложного пространственного профиля, в особенности с использованием пятикоординатных станков с ЧПУ, что делает применение таких фрез очень перспективным в современном прессоштамповом производстве. По сравнению с круглыми пластинами того же номинального диаметра пластина H400 меньше - появляется дополнительная возможность уменьшения углового шага зубьев. Инструменты HELIDO H400 выпускаются в различных вариантах исполнения насадные торцевые фрезы, концевые фрезы с хвостовиком и сменные головки для модулярного сборного инструмента системы FLEXFIT. Для фрез стандартной поставки диапазон номинальных диаметров составляет 32 80 мм. Разработаны три вида режущей геометрии пластин Н400 ML, HP и AX, ориентированные на фрезерование различных конструкционных материалов. Основные режущие кромки пластин вида вида AX спиральные, в то время как основные дугообразные кромки пластин видов ML и HP - плоские (рис. 15). Для производства пластин применяются новейшие твёрдые сплавы с использованием упрочненяющей технологии обработки поверхностей после нанесения покрытия SUMO TEC. Таблица 44 содержит общие данные, характеризующие пластины. Из таблицы следует, что наиболее подходящими для нужд прессоштампового производства являются пластины видов ML и AX. Тем не менее, пластины вида HP с их высокопозитивной формой передней поверхности, сконструированные прежде всего для фрезерования жаропрочных сплавов, тоже могут найти своё применение в изготовлении деталей штампов и форм, например, при обработке мягких углеродистых сталей или некоторых нержавеющих сталей ферритно-мартенситного типа. Фрезы Эффект стружкоразделения, свойственный круглым пластинам с зубчатой кромкой, может послужить успешным средством решения задач затруднённого удаления стружки. Пластины с зубчатой кромкой потребляют меньше мощности, что позволяет их успешное применение в станках с ограниченной силовой характеристикой главного привода. При определении параметров режима резания следует учесть влияние эффективного диаметра и глубины резания, так как ошибочные вычисления могут привести к существенному снижению стойкости пластин. З.1.1.1. HELIDO H400 - новое решение для эффективного фрезерование сложнопрофильных поверхностей Семейство фрез HELIDO H400, одна из последних разработок компании ИСКАР, представляет собой действенный инструмент для многокоординатной обработки фасонных поверхностей. Основа семейства - двухсторонняя сменная режущая пластина H400 RNHU 1205 , которая смотрится круглой, но строго говоря, ей не является. Пластина H400 RNHU 1205 (рис. 13) имеет четыре главные режущие кромки, каждая из них представляет собой 120-градусную дугу окружности радиусом 6 мм (для сопоставления режущая кромка круглой пластины традиционной конструкции располагает четырьмя 90-градусными дугами). Более того, в пластине предусмотрены ещё и четыре вспомогательные режущие кромки, главным образом предназначенные для работы при врезании под углом.
