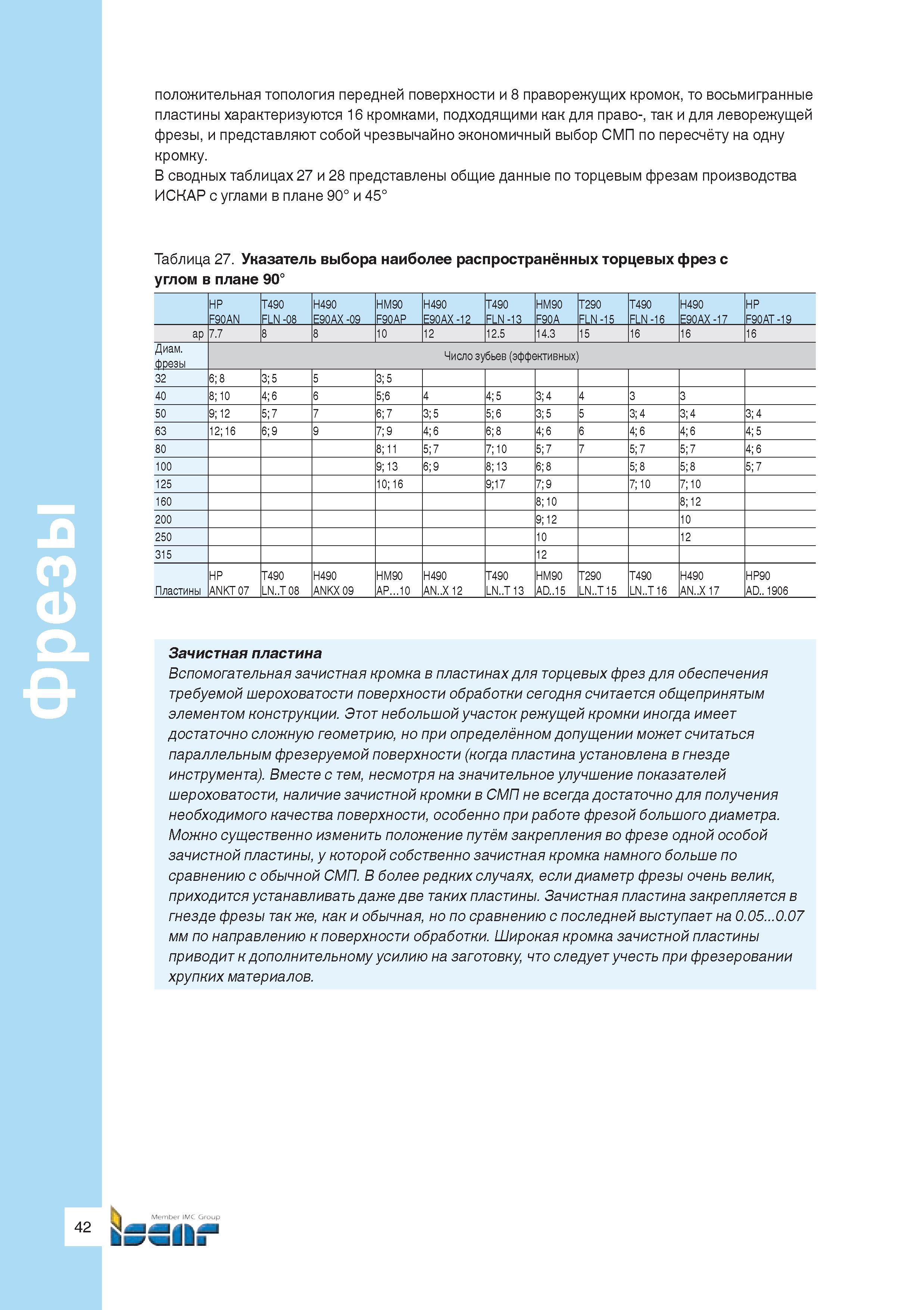

Вспомогательная зачистная кромка в пластинах для торцевых фрез для обеспечения требуемой шероховатости поверхности обработки сегодня считается общепринятым элементом конструкции. Этот небольшой участок режущей кромки иногда имеет достаточно сложную геометрию, но при определённом допущении может считаться параллельным фрезеруемой поверхности (когда пластина установлена в гнезде инструмента). Вместе с тем, несмотря на значительное улучшение показателей шероховатости, наличие зачистной кромки в СМП не всегда достаточно для получения необходимого качества поверхности, особенно при работе фрезой большого диаметра. Можно существенно изменить положение путём закрепления во фрезе одной особой зачистной пластины, у которой собственно зачистная кромка намного больше по сравнению с обычной СМП. В более редких случаях, если диаметр фрезы очень велик, приходится устанавливать даже две таких пластины. Зачистная пластина закрепляется в гнезде фрезы так же, как и обычная, но по сравнению с последней выступает на 0.05 0.07 мм по направлению к поверхности обработки. Широкая кромка зачистной пластины приводит к дополнительному усилию на заготовку, что следует учесть при фрезеровании хрупких материалов. положительная топология передней поверхности и 8 праворежущих кромок, то восьмигранные пластины характеризуются 16 кромками, подходящими как для право-, так и для леворежущей фрезы, и представляют собой чрезвычайно экономичный выбор СМП по пересчёту на одну кромку. В сводных таблицах 27 и 28 представлены общие данные по торцевым фрезам производства ИСКАР с углами в плане 90° и 45° Таблица 27. Указатель выбора наиболее распространённых торцевых фрез с углом в плане 90° HP F90AN T490 FLN -08 H490 E90AX -09 HM90 F90AP H490 E90AX -12 T490 FLN -13 HM90 F90A T290 FLN -15 T490 FLN -16 H490 E90AX -17 HP F90AT-19 ap 7.7 8 8 10 12 12.5 14.3 15 16 16 16 а и Д Число зубьев (эффективных) 32 6; 8 3; 5 5 3; 5 40 8; 10 4; 6 6 5;6 4 4; 5 3; 4 4 3 3 50 9; 12 5; 7 7 6; 7 3; 5 5; 6 3; 5 5 3; 4 3; 4 3; 4 63 12; 16 6; 9 9 7; 9 4; 6 6; 8 4; 6 6 4; 6 4; 6 4; 5 80 8; 11 5; 7 7; 10 5; 7 7 5; 7 5; 7 4; 6 100 9; 13 6; 9 8; 13 6; 8 5; 8 5; 8 5; 7 125 10; 16 9;17 7; 9 7; 10 7; 10 160 8; 10 8; 12 200 9; 12 10 250 10 12 315 12 Пластины HP ANKT 07 T490 LN..T 08 H490 ANKX 09 HM90 AP 10 H490 AN..X 12 T490 LN..T 13 HM90 AD..15 T290 LN..T 15 T490 LN..T 16 H490 AN..X 17 HP90 AD.. 1906 Зачистная пластина
