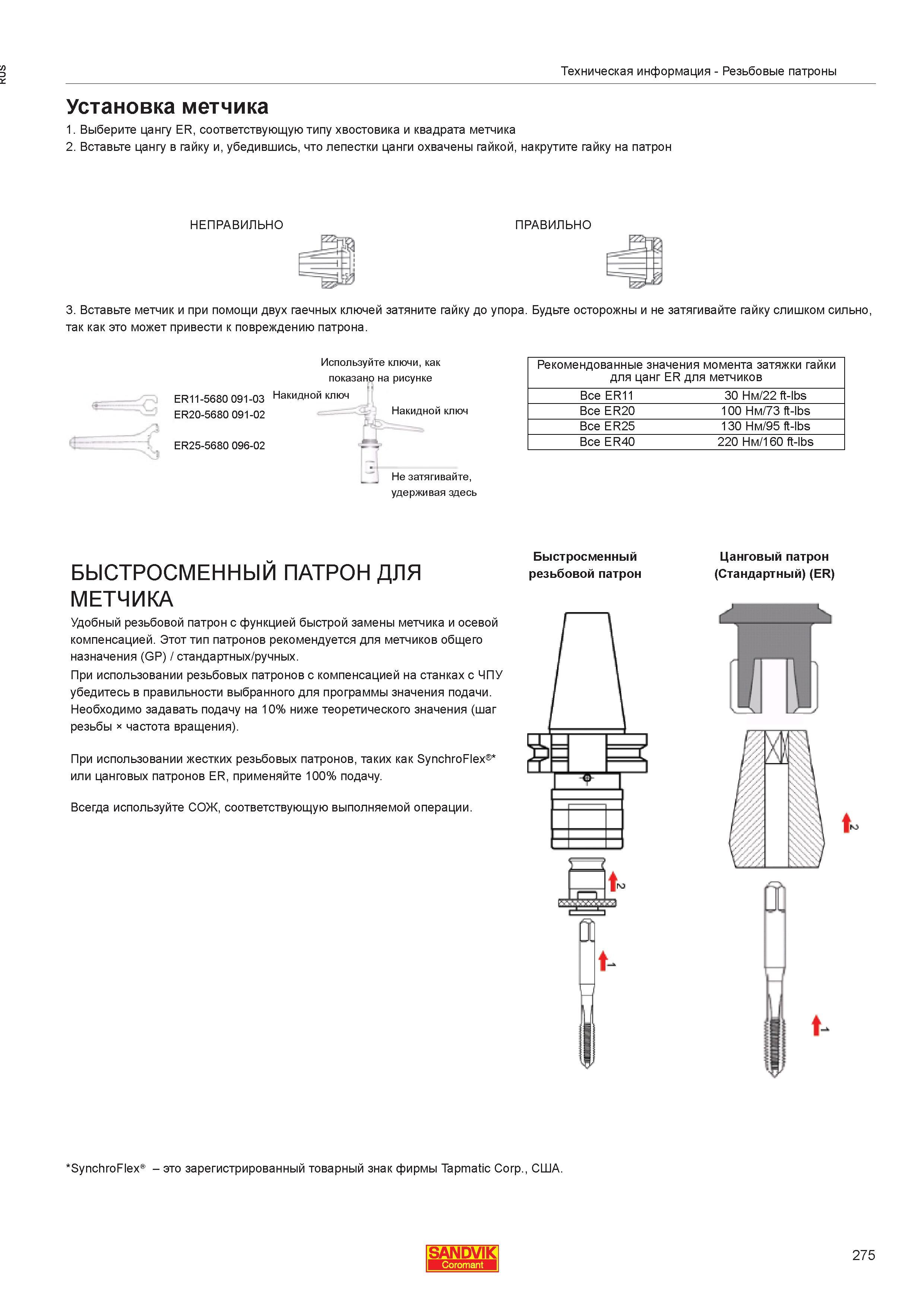

При использовании резьбовых патронов с компенсацией на станках с ЧПУ убедитесь в правильности выбранного для программы значения подачи. Необходимо задавать подачу на 10% ниже теоретического значения (шаг резьбы х частота вращения). При использовании жестких резьбовых патронов таких как SynchroFlex или цанговых патронов ER применяйте 100% подачу. Всегда используйте СОЖ соответствующую выполняемой операции. Быстросменный резьбовой патрон Цанговый патрон (Стандартный) (ER) SynchroFlex это зарегистрированный товарный знак фирмы Tapmatic Corp. США. SANDVIK Coromant 275 Техническая информация Резьбовые патроны Установка метчика 1. Выберите цангу ER соответствующую типу хвостовика и квадрата метчика 2. Вставьте цангу в гайку и убедившись что лепестки цанги охвачены гайкой накрутите гайку на патрон НЕПРАВИЛЬНО ПРАВИЛЬНО 3. Вставьте метчик и при помощи двух гаечных ключей затяните гайку до упора. Будьте осторожны и не затягивайте гайку слишком сильно так как это может привести к повреждению патрона. Используйте ключи как Рекомендованные значения момента затяжки гайки показано на рисунке для цанг ER для метчиков ER11-5680 091-03 Накидной ключ Все ER11 30 Нм 22 ft-lbs ER20-5680 091-02 Накидной ключ ГТ " Все ER20 100 Нм 73 ft-lbs Все ER25 130 Нм 95 ft-lbs с ER25-5680 096-02 .Шт Все ER40 220 Нм 160 ft-lbs Не затягивайте удерживая здесь БЫСТРОСМЕННЫЙ ПАТРОН ДЛЯ МЕТЧИКА Удобный резьбовой патрон с функцией быстрой замены метчика и осевой компенсацией. Этот тип патронов рекомендуется для метчиков общего назначения (GP) стандартных ручных.
