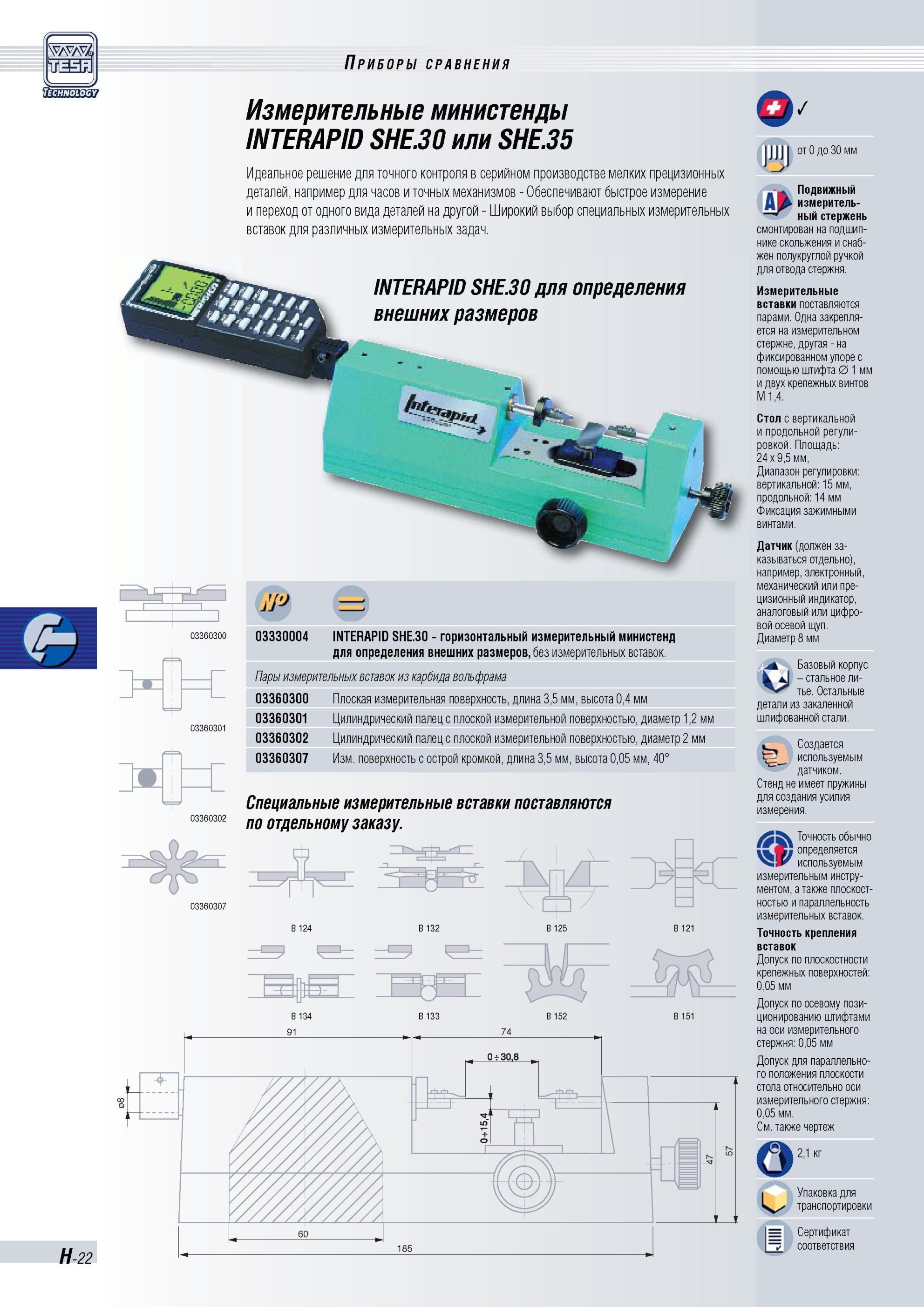

Измерительные министенды Tesa INTERAPID SHE 30 или SHE 35 Идеальное решение для точного контроля в серийном производстве мелких прецизионных дета

Измерительные министенды Tesa INTERAPID SHE.30 или SHE.35 Идеальное решение для точного контроля в серийном производстве мелких прецизионных деталей, например для часов и точных механизмов Обеспечивают быстрое измерение и переход от одного вида деталей на другой Широкий выбор специальных измерительных вставок для различных измерительных задач. INTERAPID SHE.30 для определения внешних размеров rh t 1 03330004 INTERAPID SHE.30 горизонтальный измерительный министенд для определения внешних размеров, без измерительных вставок. Пары измерительных вставок из карбида вольфрама 03360300 Плоская измерительная поверхность, длина 3,5 мм, высота 0,4 мм 03360301 Цилиндрический палец с плоской измерительной поверхностью, диаметр 1,2 мм 03360302 Цилиндрический палец с плоской измерительной поверхностью, диаметр 2 мм 03360307 Изм. поверхность с острой кромкой, длина 3,5 мм, высота 0,05 мм, 40° Специальные измерительные вставки поставляются по отдельному заказу. 1 гб- 3= С ISjfS (-1 B 134 91 от 0 до 30 мм Подвижный Д измерительный стержень смонтирован на подшипнике скольжения и снабжен полукруглой ручкой для отвода стержня. Измерительные вставки поставляются парами. Одна закрепляется на измерительном стержне, другая на фиксированном упоре с помощью штифта 0 1 мм и двух крепежных винтов М 1,4. Стол с вертикальной и продольной регулировкой. Площадь 24 х 9,5 мм, Диапазон регулировки вертикальной 15 мм, продольной 14 мм Фиксация зажимными винтами. Датчик (должен заказываться отдельно), например, электронный, механический или прецизионный индикатор, аналоговый или цифровой осевой щуп. Диаметр 8 мм Базовый корпус стальное литье. Остальные детали из закаленной шлифованной стали. H-22 а Создается используемым датчиком. Стенд не имеет пружины для создания усилия измерения. Юность обычно определяется используемым измерительным инструментом, а также плоскостностью и параллельность измерительных вставок. Точность крепления вставок Допуск по плоскостности крепежных поверхностей 0,05 мм Допуск по осевому позиционированию штифтами на оси измерительного стержня 0,05 мм Допуск для параллельного положения плоскости стола относительно оси измерительного стержня 0,05 мм. См. также чертеж 2,1 кг Упаковка для транспортировки Сертификат соответствия 03360300 03360301 03360302 03360307 B 124 B 132 B 125 B 121 B 133 B 152 B 151 Приборы сравнения
