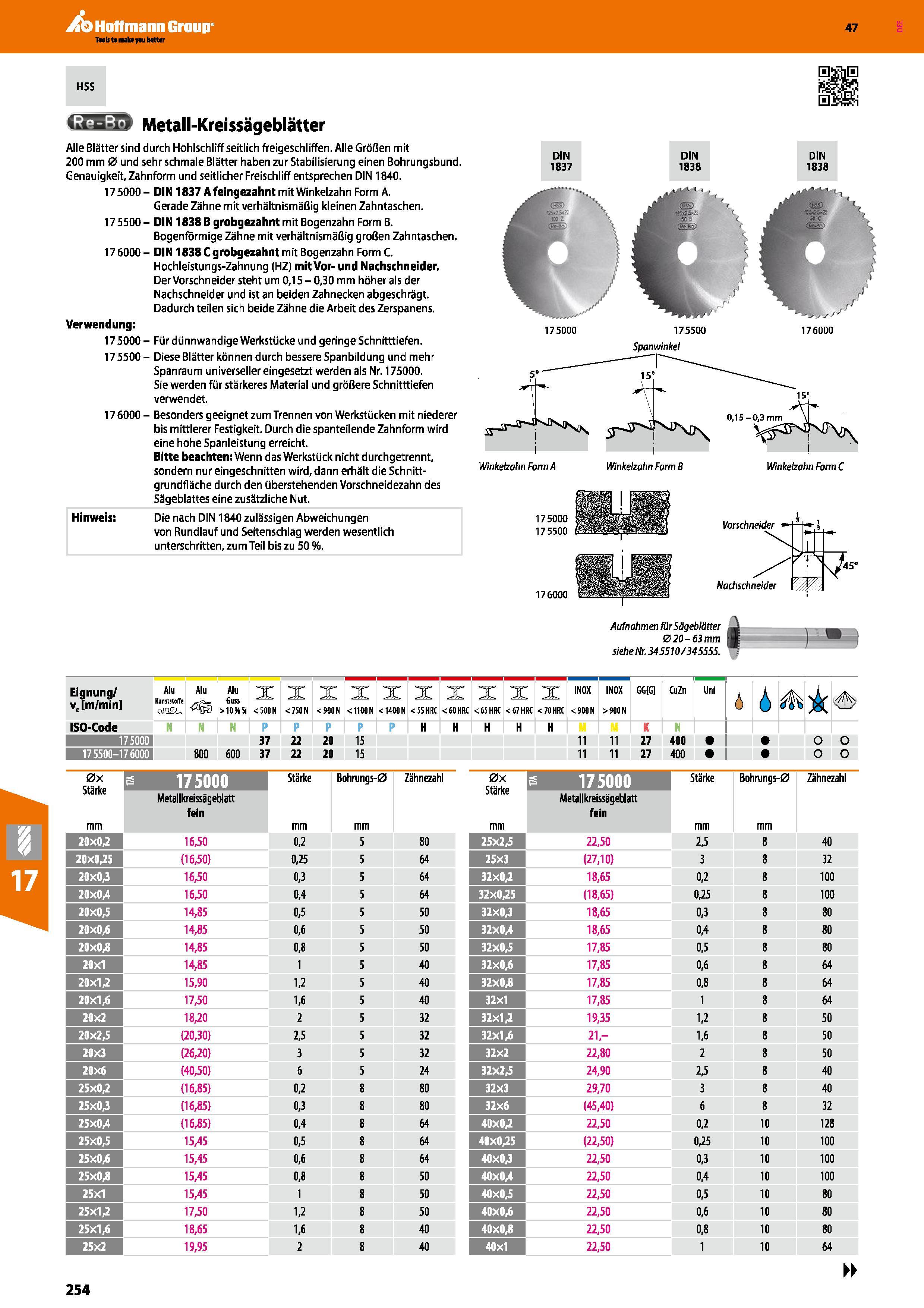

Metall-Kreissägeblätter Alle Blätter sind durch Hohlschliff seitlich freigeschliffen Alle Größen mit 200 mm 0 und sehr schmale Blätter haben zur

Metall-Kreissägeblätter Alle Blätter sind durch Hohlschliff seitlich freigeschliffen. Alle Größen mit 200 mm 0 und sehr schmale Blätter haben zur Stabilisierung einen Bohrungsbund. Genauigkeit, Zahnform und seitlicher Freischliff entsprechen DIN 1840. 17 5000 DIN 1837 A feingezahnt mit Winkelzahn Form A. Gerade Zähne mit verhältnismäßig kleinen Zahntaschen. 17 5500 DIN 1838 B grobgezahnt mit Bogenzahn Form B. Bogenförmige Zähne mit verhältnismäßig großen Zahntaschen. 176000- DIN 1838Cgrobgezahnt mit Bogenzahn Form C. Hochleistungs-Zahnung (HZ) mit Vor- und Nachschneider. Der Vorschneider steht um 0,15 -0,30 mm höher als der Nachschneider und ist an beiden Zahnecken abgeschrägt. Dadurch teilen sich beide Zähne die Arbeit des Zerspanens. Verwendung 175000 Für dünnwandige Werkstücke und geringe Schnitttiefen. 175500- Diese Blätter können durch bessere Spanbildung und mehr Spanraum universeller eingesetzt werden als Nr. 175000. Sie werden für stärkeres Material und größere Schnitttiefen verwendet. 17 6000 Besonders geeignet zum Trennen von Werkstücken mit niederer bis mittlerer Festigkeit. Durch die spanteilende Zahnform wird eine hohe Spanleistung erreicht. Bitte beachten Wenn das Werkstück nicht durchgetrennt, sondern nur eingeschnitten wird, dann erhält die Schnittgrundfläche durch den überstehenden Vorschneidezahn des Sägeblattes eine zusätzliche Nut. Hinweis Die nach DIN 1840 zulässigen Abweichungen von Rundlauf und Seitenschlag werden wesentlich unterschritten, zum Teil bis zu 50 %. DIN 1838 Winkelzahn Form A Winkelzahn Form B 176000 DIN 1838 Winkelzahn Form C Aufnahmen für Sägeblätter 02O-63mm siehe Nr. 345510/345555. Vorschneider Nachschneider Eignung v, m/min Alu Kunststoffe nQGL, Alu Guss > lOWSi X < 500 N X < 750 N X < 900N X < 1100 N X < 1400 N X <55 HRC X <60 HRC X <65 HRC X <67 HRC X <70 HRC INOX <90011 INOX >900N GG(G) CuZn Uni 4 A ISO-Code nri nri N 1 P H K nn 175000 37 22 20 15 11 11 27 400 175500-176000 800 600 37 22 20 15 11 11 27 400 0x Stärke mm e 175000 Stärke mm Bohrungs-0 mm Zährezahl 0x Stärke mm e 175000 Stärke mm Bohrungs-0 mm Zähnezahl Metallkreissägeblatt fein Metallkreissägeblatt fein 20x0,2 16,50 0,2 5 80 25x2,5 22,50 2,5 8 40 20x0,25 (16,50) 0,25 5 64 25x3 (27,10) 3 8 32 20x0,3 16,50 0,3 5 64 32x0,2 18,65 0,2 8 100 20x0/4 16,50 0,4 5 64 32x0,25 (18,65) 0,25 8 100 20x0,5 14,85 0,5 5 50 32x0,3 18,65 0,3 8 80 20x0,6 14,85 0,6 5 50 32x0/4 18,65 0,4 8 80 20x0,8 14,85 0,8 5 50 32x0,5 17,85 0,5 8 80 20x1 14,85 1 5 40 32x0,6 17,85 0,6 8 64 20x1,2 15,90 1,2 5 40 32x0,8 17,85 0,8 8 64 20X1,6 17,50 1,6 5 40 32x1 17,85 1 8 64 20x2 18,20 2 5 32 32x1,2 19,35 1,2 8 50 20x2,5 (20,30) 2,5 5 32 32x1,6 21, 1,6 8 50 20x3 (26,20) 3 5 32 32x2 22,80 2 8 50 20x6 (40,50) 6 5 24 32x2,5 24,90 2,5 8 40 25x0,2 (16,85) 0,2 8 80 32x3 29,70 3 8 40 25x0,3 (16,85) 0,3 8 80 32x6 (45,40) 6 8 32 25x0/4 (16,85) 0,4 8 64 22,50 0,2 10 128 25x0,5 15,45 0,5 8 64 (22,50) 0,25 10 100 25X0,6 15,45 0,6 8 64 22,50 0,3 10 100 25x0,8 15,45 0,8 8 50 22,50 0,4 10 100 25x1 15,45 1 8 50 22,50 0,5 10 80 25x1,2 17,50 1,2 8 50 22,50 0,6 10 80 25X1,6 18,65 1,6 8 40 22,50 0,8 10 80 25x2 19,95 2 8 40 40x1 22,50 1 10 64 176000 17 5000 175500 Spanwinkel 254 Hoffmann Group Katalog 47 HSS CffliFV
