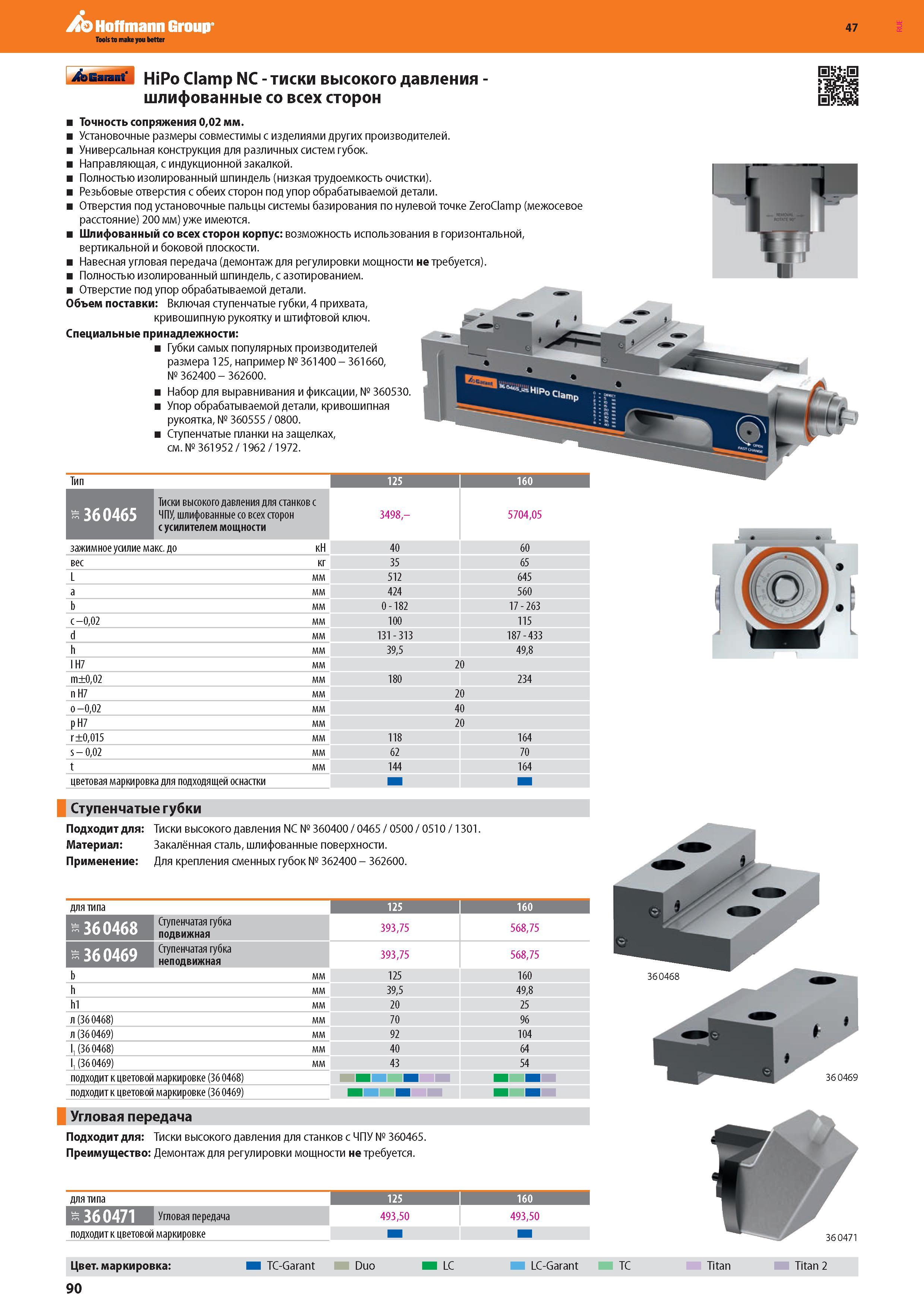

Механические станочные тиски Hoffmann Garant высокого давления Серия HiPo Clamp NC Изображения немецкого зажимного приспособления Основные характеристики Точность сопряжения 0,02 мм Установочные размеры совместимы с изделиями других производителей. Универсальная конструкция для различных систем губок. Направляющая, с индукционной закалкой. Полностью изолированный шпиндель (низкая трудоемкость очистки). Резьбовые отверстия с обеих сторон под упор обрабатываемой детали. Отверстия под установочные пальцы системы базирования по нулевой точке ZeroClamp (межосевое расстояние) 200 мм) уже имеются. Шлифованный со всех сторон корпус: возможность использования в горизонтальной, вертикальной и боковой плоскости. Навесная угловая передача (демонтаж для регулировки мощности не требуется). Полностью изолированный шпиндель, с азотированием. Отверстие под упор обрабатываемой детали. Объем поставки: Включая ступенчатые губки, 4 прихвата, кривошипную рукоятку и штифтовой ключ. Специальные принадлежности: Губки самых популярных производителей размера 125, например № 361400 - 361660, № 362400 - 362600. Набор для выравнивания и фиксации, № 360530. I Упор обрабатываемой детали, кривошипная рукоятка, № 360555 / 0800. Ступенчатые планки на защелках, см. № 361952/1962/1972. Тип 125 160 s 36 0465 Тиски высокого давления для станков с ЧПУ, шлифованные со всех сторон с усилителем мощности 3498,- 5704,05 зажимное усилие макс. до кН 40 60 вес кг 35 65 L мм 512 645 a мм 424 560 b мм 0 - 182 17 - 263 c -0,02 мм 100 115 d мм 131 - 313 187 - 433 h мм 39,5 49,8 l H7 мм 20 m±0,02 мм 180 234 n H7 мм 20 o -0,02 мм 40 p H7 мм 20 r ±0,015 мм 118 164 s - 0,02 мм 62 70 t мм 144 164 цветовая маркировка для подходящей оснастки Подходит для: Тиски высокого давления NC № 360400 / 0465 / 0500 / 0510 / 1301. Материал: Закалённая сталь, шлифованные поверхности. Применение: Для крепления сменных губок № 362400 - 362600. для типа 125 160 й360468 Ступенчатая губка подвижная 393,75 568,75 s 36 0469 Ступенчатая губка неподвижная 393,75 568,75 b мм 125 160 h мм 39,5 49,8 h1 мм 20 25 (36 0468) мм 70 96 (36 0469) мм 92 104 l, (36 0468) мм 40 64 l, (36 0469) мм 43 54 подходит к цветовой маркировке (36 0468) подходит к цветовой маркировке (36 0469) 1 1 1 Подходит для: Тиски высокого давления для станков с ЧПУ № 360465. Преимущество: Демонтаж для регулировки мощности не требуется. для типа 125 160 36 0471 Угловая передача 493,50 493,50 подходит к цветовой маркировке Цвет. маркировка: TC-Garant Duo LC LC-Garant TC 36 0471 Titan Titan 2 90 RUE - тиски -шлифованные со всех сторон
