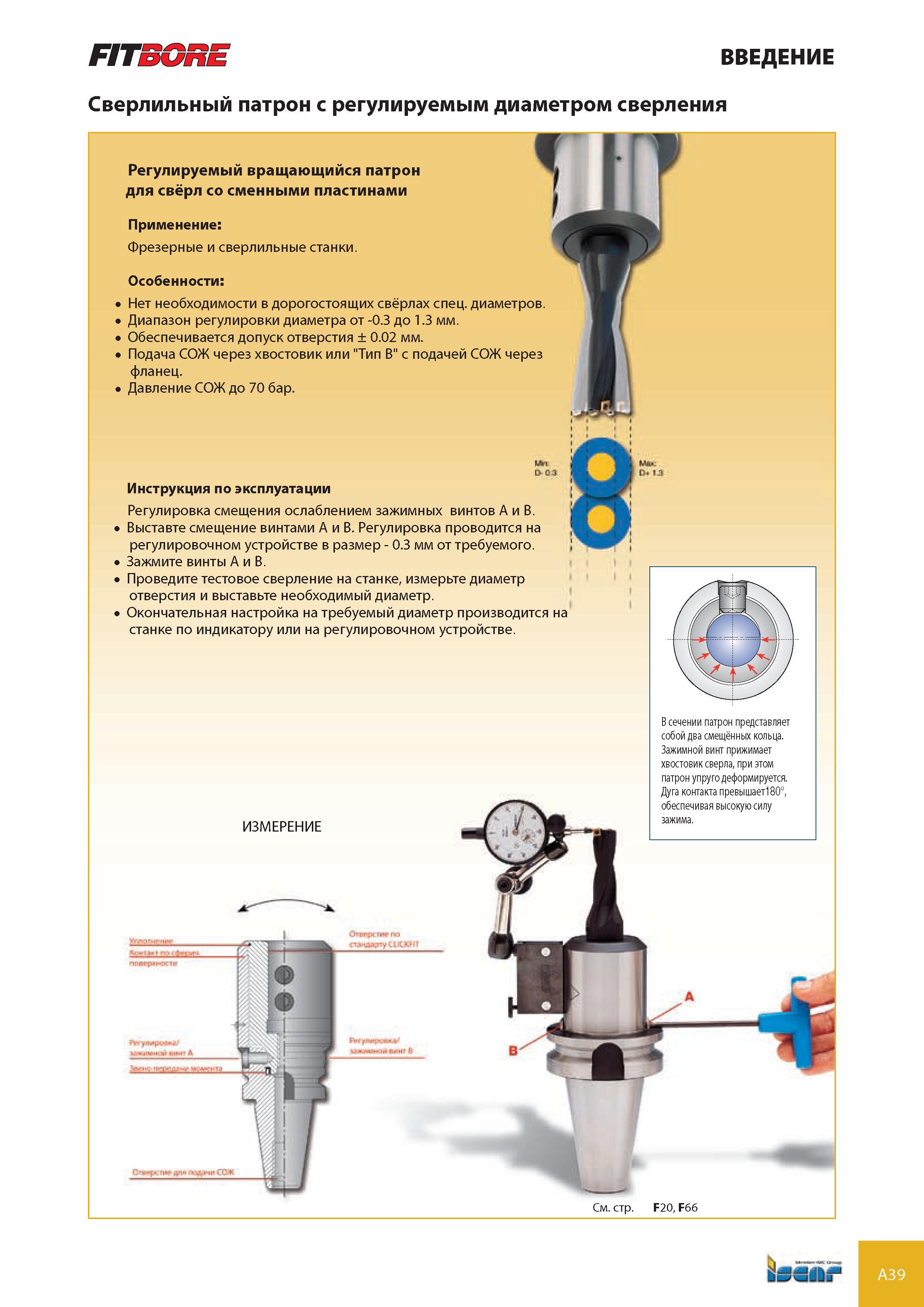

Сверлильный патрон Iscar с регулируемым диаметром сверления Особенности применения данного вспомогательного инструмента Фрезерные и сверлильные станки Нет40 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.A39 |
|||||
Сверлильный патрон Iscar с регулируемым диаметром сверления Особенности применения данного вспомогательного инструмента Фрезерные и сверлильные станки Нет Сверлильный патрон Iscar с регулируемым диаметром сверления Особенности применения данного вспомогательного инструмента Фрезерные и сверлильные станки Нет необходимости в дорогостоящих свёрлах спец. диаметров Диапазон регулировки диаметра от -0.3 до 1.3 мм. Обеспечивается допуск отверстия ± 0.02 мм. Подача СОЖ через хвостовик или "Тип В" с подачей СОЖ через фланец. Давление СОЖ до 70 бар. Инструкция по эксплуатации Регулировка смещения ослаблением зажимных винтов А и В. Выставте смещение винтами А и В. Регулировка проводится на регулировочном устройстве в размер - 0.3 мм от требуемого. Зажмите винты А и В. Проведите тестовое сверление на станке, измерьте диаметр отверстия и выставьте необходимый диаметр. Окончательная настройка на требуемый диаметр производится на станке по индикатору или на регулировочном устройстве. В сечении патрон представляет собой два смещённых кольца. Зажимной винт прижимает хвостовик сверла, при этом патрон упруго деформируется. Дуга контакта превышает180° обеспечивая высокую силу зажима. F20, F66 A39 ВВЕДЕНИЕ Регулируемый вращающийся патрон для свёрл со сменными пластинами Особенности |
|||||
