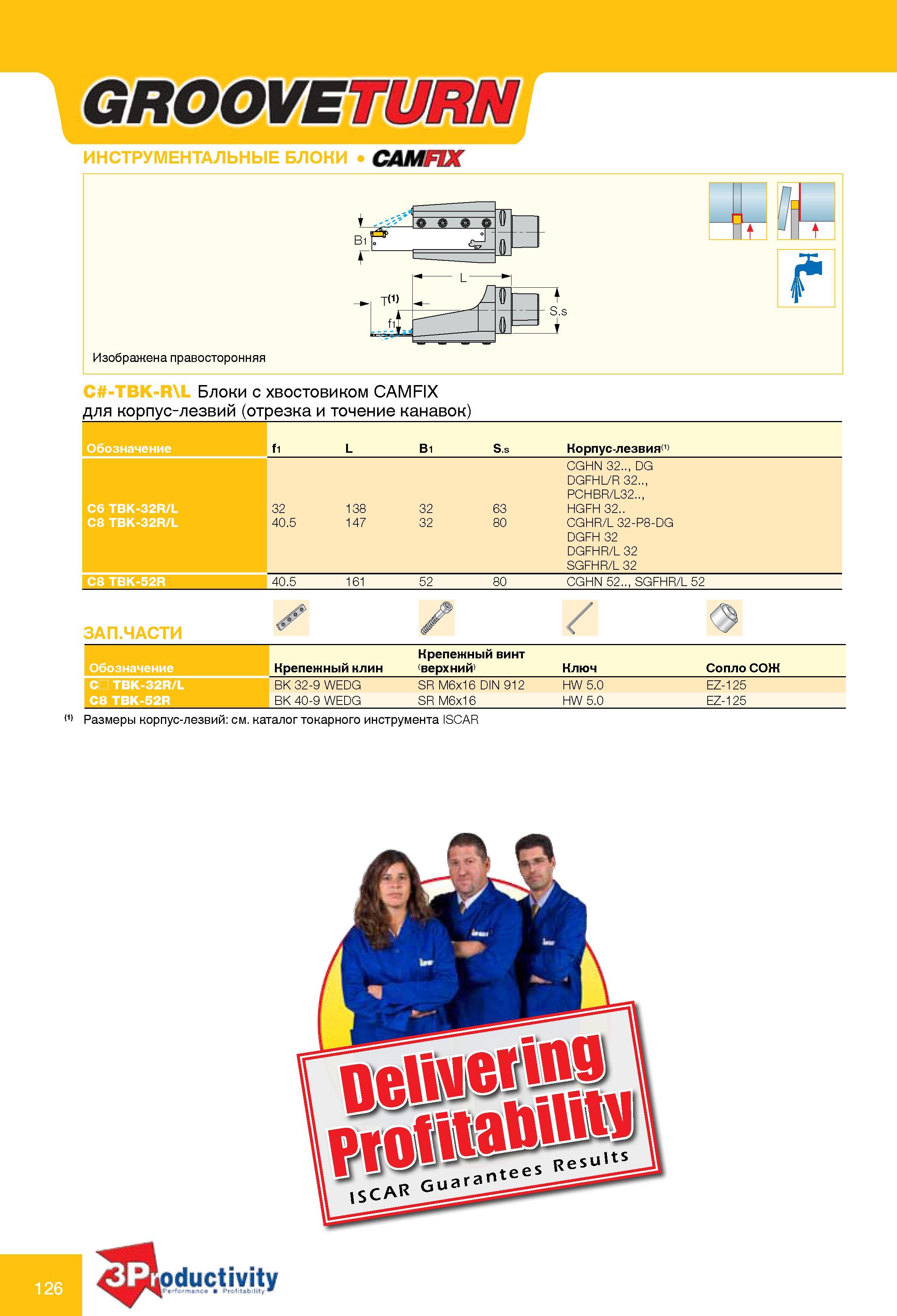

Инструментальные токарные блоки Iscar с хвостовиком CAMFIX для отрезных резцов - лезвий (отрезка и точение канавок) Общий вид инструмента Основные характеристики О 126 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.126
Инструментальные токарные блоки Iscar с хвостовиком CAMFIX для отрезных резцов - лезвий (отрезка и точение канавок) Общий вид инструмента Основные характеристики О Инструментальные токарные блоки Iscar с хвостовиком CAMFIX для отрезных резцов - лезвий (отрезка и точение канавок) Общий вид инструмента Основные характеристики Обозначение производителя Комплектующие fi L Bi S.s Корпус-лезвия CGHN 32.., DG DGFHL/R 32.., PCHBR/L32.. , C6 TBK-32R/L 32 138 32 63 HGFH 32.. C8 TBK-32R/L 40.5 147 32 80 CGHR/L 32-P8-DG DGFH 32 DGFHR/L 32 SGFHR/L 32 C8 TBK-52R 40.5 161 52 80 CGHN 52.., SGFHR/L 52 Обозначение Крепежный клин Крепежный винт <верхний) Ключ Сопло СоЖ CD TBK-32R/L BK 32-9 WEDG SR M6x16 DIN 912 HW 5.0 EZ-125 C8 TBK-52R BK 40-9 WEDG SR M6x16 HW 5.0 EZ-125 Размеры корпус-лезвий см. каталог токарного инструмента ISCAR ИНСТРУМЕНТАЛЬНЫЕ БЛОКИ САМ Изображена правосторонняя R\L
