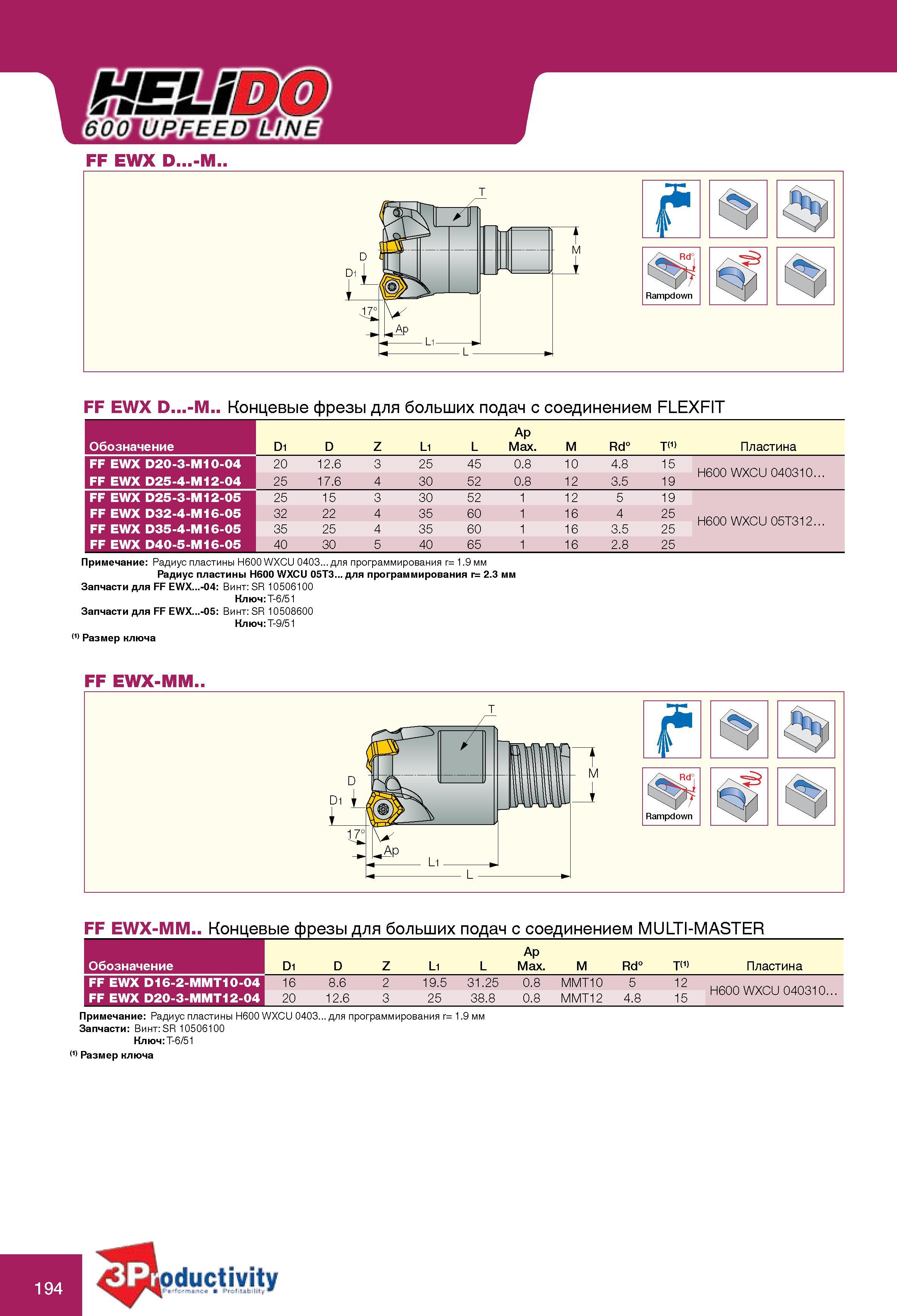

Концевые фрезы Iscar FF EWX D...-M.. для больших подач с соединением FLEXFIT Обозначение Изображения и основные технические данные Di D Z Li L AP Max. M Rd° T(1) Пластина FF EWX D20-3-M10-04 20 12.6 3 25 45 0.8 10 4.8 15 H600 WXCU 040310. FF EWX D25-4-M12-04 25 17.6 4 30 52 0.8 12 3.5 19 FF EWX D25-3-M12-05 25 15 3 30 52 1 12 5 19 FF EWX D32-4-M16-05 32 22 4 35 60 1 16 4 25 H600 WXCU 05T312... FF EWX D35-4-M16-05 35 25 4 35 60 1 16 3.5 25 FF EWX D40-5-M16-05 40 30 5 40 65 1 16 2.8 25 Примечание Радиус пластины H600 WXCU 0403... для программирования r= 1.9 мм Радиус пластины H600 WXCU 05T3... для программирования r= 2.3 мм Запчасти для FF EWX...-04 Винт SR 10506100 Ключ T-6/51 Запчасти для FF EWX...-05 Винт SR 10508600 Ключ T-9/51 Размер ключа FF EWX-MM.. FF EWX-MM.. Концевые фрезы для больших подач с соединением MULTI-MASTER Обозначение Di D Z Li L Ap Max. M Rd° T(1) Пластина FF EWX D16-2-MMT10-04 16 8.6 2 19.5 31.25 0.8 MMT10 5 12 H600 WXCU 040310. FF EWX D20-3-MMT12-04 20 12.6 3 25 38.8 0.8 MMT12 4.8 15 Примечание Радиус пластины H600 WXCU 0403... для программирования r= 1.9 мм Запчасти Винт SR 10506100 Ключ T-6/51 Размер ключа 194 ifioductivity 14:1 ИЬ hi, FF EWX
