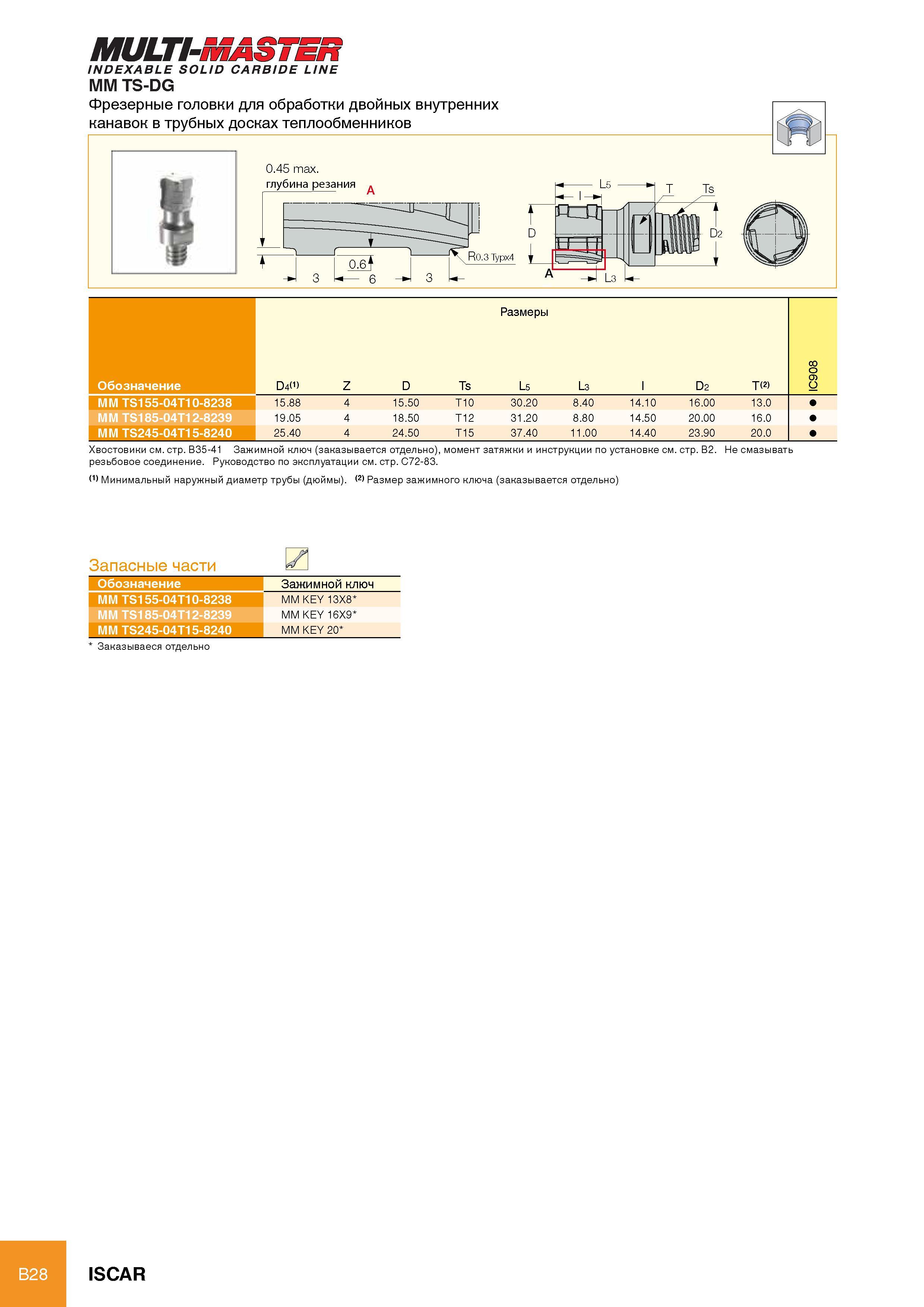

Изображение и геометрические параметры специального фрезерного твердосплавного инструмента TS-DG MULTI-MASTER для фрезерования двойных внутренних канаво34 Каталог ISCAR 2012 Металлорежущий фрезерный концевой инструмент Стр.B28 |
|||||
Изображение и геометрические параметры специального фрезерного твердосплавного инструмента TS-DG MULTI-MASTER для фрезерования двойных внутренних канаво Изображение и геометрические параметры специального фрезерного твердосплавного инструмента TS-DG MULTI-MASTER для фрезерования двойных внутренних канавок в трубных досках теплообменников Размеры Обозначение D4 Z D Ts L5 L3 l D2 T(2) 00 0 9 IC мм TS155-04T10-8238 15.88 4 15.50 T10 30.20 8.40 14.10 16.00 13.0 мм TS185-04T12-8239 19.05 4 18.50 T12 31.20 8.80 14.50 20.00 16.0 мм TS245-04T15-8240 25.40 4 24.50 T15 37.40 11.00 14.40 23.90 20.0 Хвостовики см. стр. B35-41 Зажимной ключ (заказывается отдельно), момент затяжки и инструкции по установке см. стр. B2. Не смазывать резьбовое соединение. Руководство по эксплуатации см. стр. C72-83. (1) Минимальный наружный диаметр трубы (дюймы). (2) Размер зажимного ключа (заказывается отдельно) Запасные части Обозначение Зажимной ключ мм TS155-04T10-8238 MM KEY 13X8 мм TS185-04T12-8239 MM KEY 16X9 мм TS245-04T15-8240 MM KEY 20 Заказываеся отдельно ISCAR INDEXABLE SOLID CARBIDE LINE мм Фрезерные головки 0.45 max. |
|||||
