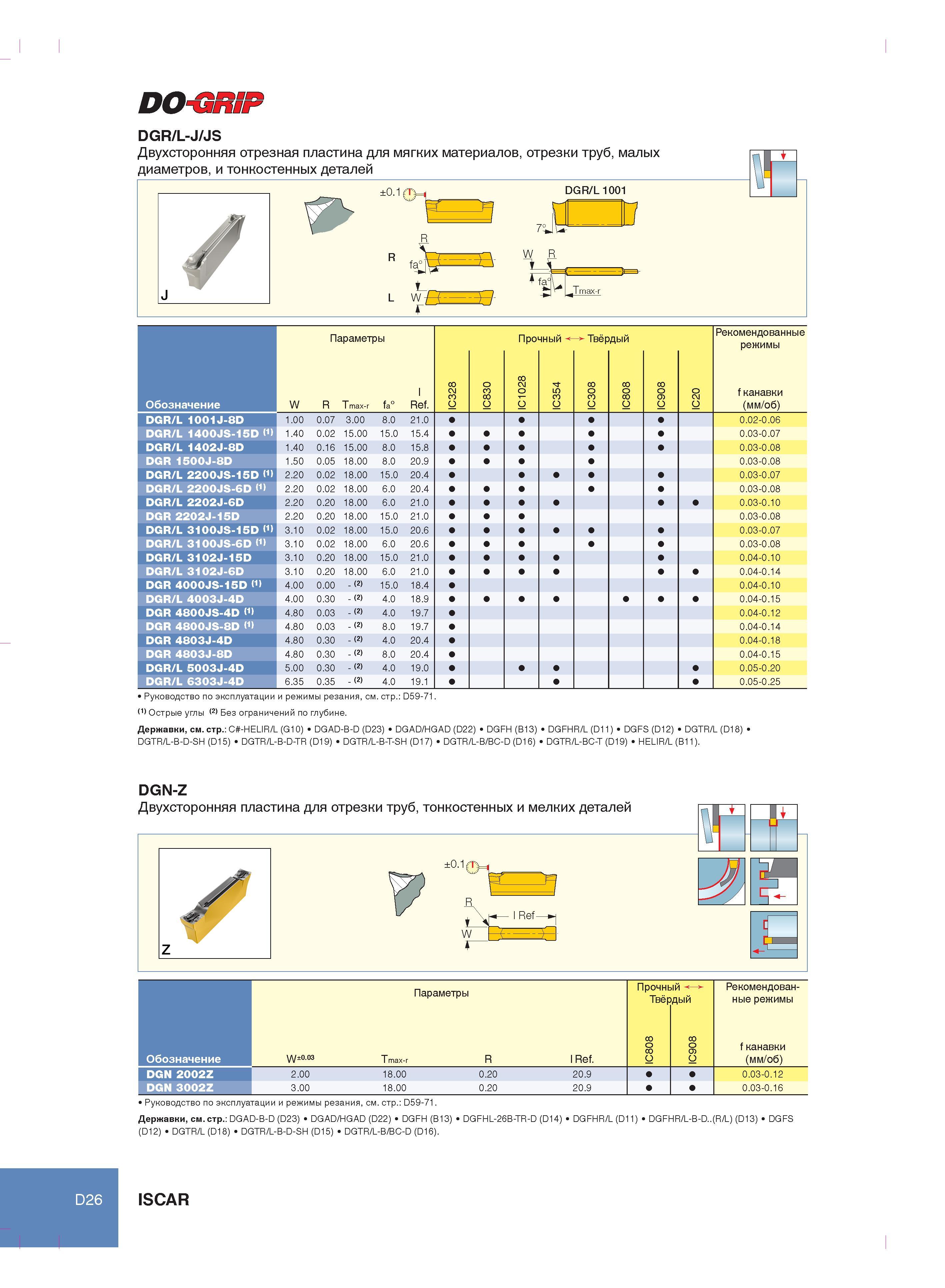

Изображение, основные размеры и марки твердых сплавов двухсторонних твердосплавных отрезных пластин Iscar DO-GRIP DGR/L-J/JS для мягких материалов, отре

Изображение, основные размеры и марки твердых сплавов двухсторонних твердосплавных отрезных пластин Iscar DO-GRIP DGR/L-J/JS для мягких материалов, отре

Изображение, основные размеры и марки твердых сплавов двухсторонних твердосплавных отрезных пластин Iscar DO-GRIP DGR/L-J/JS для мягких материалов, отрезки труб, малых диаметров, и тонкостенных деталей I R R fa°BE=ZEB- DGR/L 1001 W R max-r Параметры Рекомендованные режимы Обозначение W R T max-r fa° l Ref. IC328 О со 8 О IC1028 ct СО О IC308 0 8 О IC908 0 2 О f канавки (мм/об) DGR/L 1001J-8D 1.00 0.07 3.00 8.0 21.0 0.02-0.06 DGR/L 1400JS-15D 1.40 0.02 15.00 15.0 15.4 0.03-0.07 DGR/L 1402J-8D 1.40 0.16 15.00 8.0 15.8 0.03-0.08 DGR 1500J-8D 1.50 0.05 18.00 8.0 20.9 0.03-0.08 DGR/L 2200JS-15D 2.20 0.02 18.00 15.0 20.4 0.03-0.07 DGR/L 2200JS-6D 2.20 0.02 18.00 6.0 20.4 0.03-0.08 DGR/L 2202J-6D 2.20 0.20 18.00 6.0 21.0 0.03-0.10 DGR 2202J-15D 2.20 0.20 18.00 15.0 21.0 0.03-0.08 DGR/L 3100JS-15D 3.10 0.02 18.00 15.0 20.6 0.03-0.07 DGR/L 3100JS-6D 3.10 0.02 18.00 6.0 20.6 0.03-0.08 DGR/L 3102J-15D 3.10 0.20 18.00 15.0 21.0 0.04-0.10 DGR/L 3102J-6D 3.10 0.20 18.00 6.0 21.0 0.04-0.14 DGR 4000JS-15D 4.00 0.00 - (2) 15.0 18.4 0.04-0.10 DGR/L 4003J-4D 4.00 0.30 - (2) 4.0 18.9 0.04-0.15 DGR 4800JS-4D 4.80 0.03 - (2) 4.0 19.7 0.04-0.12 DGR 4800JS-8D 4.80 0.03 - (2) 8.0 19.7 0.04-0.14 DGR 4803J-4D 4.80 0.30 - (2) 4.0 20.4 0.04-0.18 DGR 4803J-8D 4.80 0.30 - (2) 8.0 20.4 0.04-0.15 DGR/L 5003J-4D 5.00 0.30 - (2) 4.0 19.0 0.05-0.20 DGR/L 6303J-4D 6.35 0.35 - (2) 4.0 19.1 0.05-0.25 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Острые углы (2) Без ограничений по глубине. Державки, см. стр. C -HELIR/L (G10) DGAD-B-D (D23) DGAD/HGAD (D22) DGFH (B13) DGTR/L-B-D-SH (D15) DGTR/L-B-D-TR (D19) DGTR/L-B-T-SH (D17) DGTR/L-B/BC-D (D16) DGFHR/L (D11) DGFS (D12) DGTR/L (D18) DGTR/L-BC-T (D19) HELIR/L (B11). DGN-Z Двухсторонняя пластина для отрезки труб, тонкостенных и мелких деталей ±0.1 3 R t l Ref W -ч- -Я- ВШ as Параметры Рекомендованные режимы Обозначение W±0.03 Tmax-r R l Ref. 0 8 О 0 9 О f канавки (мм/об) DGN 2002Z 2.00 18.00 0.20 20.9 0.03-0.12 DGN 3002Z 3.00 18.00 0.20 20.9 0.03-0.16 Руководство по эксплуатации и режимы резания, см. стр. D59-71. Державки, см. стр. DGAD-B-D (D23) DGAD/HGAD (D22) DGFH (B13) -(D12) DGTR/L (D18) DGTR/L-B-D-SH (D15) DGTR/L-B/BC-D (D16). DGFHL-26B-TR-D (D14) DGFHR/L (D11) DGFHR/L-B-D..(R/L) (D13) DGFS D26 ISCAR
