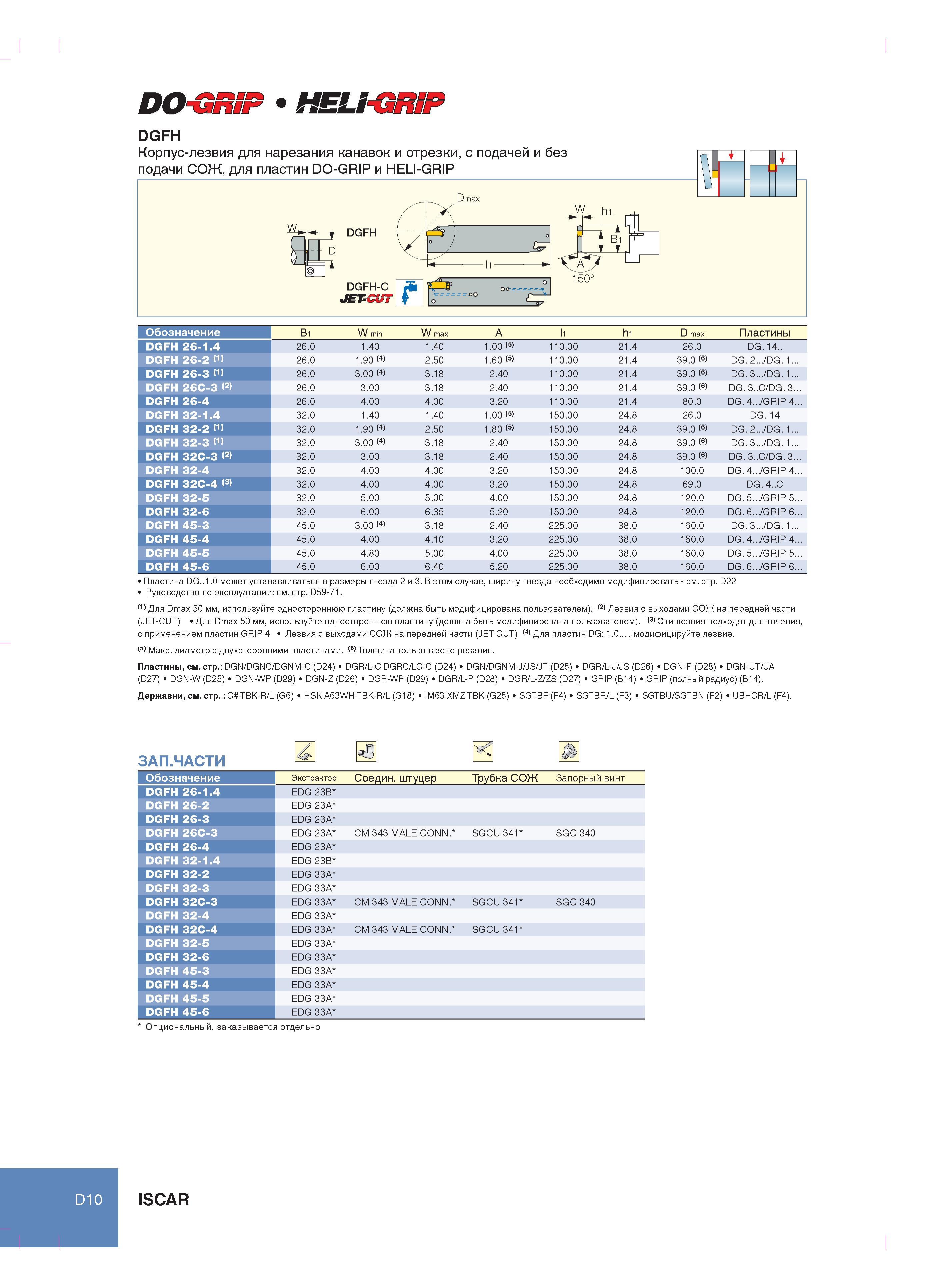

Изображения и основные параметры двусторонних отрезных резцов-лезвий Iscar с твердосплавными сменными режущими пластинами Геометрические размеры Обозначение Bi W min W max A li hi D max Пластины DGFH 26-1.4 26.0 1.40 1.40 1.00 110.00 21.4 26.0 DG. 14.. DGFH 26-2 t1) 26.0 1.90 2.50 1.60 110.00 21.4 39.0 <6> DG. 2.../DG. 1... DGFH 26-3 <1) 26.0 3.00 (4) 3.18 2.40 110.00 21.4 39.0 (6) DG. 3.../DG. 1... DGFH 26C-3 <2) 26.0 3.00 3.18 2.40 110.00 21.4 39.0 <6> DG. 3..C/DG. 3... DGFH 26-4 26.0 4.00 4.00 3.20 110.00 21.4 80.0 DG. 4.../GRIP 4... DGFH 32-1.4 32.0 1.40 1.40 1.00 (5> 150.00 24.8 26.0 DG. 14 DGFH 32-2 <1) 32.0 1.90 2.50 1.80 150.00 24.8 39.0 <6> DG. 2.../DG. 1... DGFH 32-3 <1) 32.0 3.00 3.18 2.40 150.00 24.8 39.0 <6> DG. 3.../DG. 1... DGFH 32C-3 <2) 32.0 3.00 3.18 2.40 150.00 24.8 39.0 (6) DG. 3..C/DG. 3... DGFH 32-4 32.0 4.00 4.00 3.20 150.00 24.8 100.0 DG. 4.../GRIP 4... DGFH 32C-4 <3) 32.0 4.00 4.00 3.20 150.00 24.8 69.0 DG. 4..C DGFH 32-5 32.0 5.00 5.00 4.00 150.00 24.8 120.0 DG. 5.../GRIP 5... DGFH 32-6 32.0 6.00 6.35 5.20 150.00 24.8 120.0 DG. 6.../GRIP 6... DGFH 45-3 45.0 3.00 3.18 2.40 225.00 38.0 160.0 DG. 3.../DG. 1... DGFH 45-4 45.0 4.00 4.10 3.20 225.00 38.0 160.0 DG. 4.../GRIP 4... DGFH 45-5 45.0 4.80 5.00 4.00 225.00 38.0 160.0 DG. 5.../GRIP 5... DGFH 45-6 45.0 6.00 6.40 5.20 225.00 38.0 160.0 DG. 6.../GRIP 6... Пластина DG..1.0 может устанавливаться в размеры гнезда 2 и 3. В этом случае, ширину гнезда необходимо модифицировать - см. стр. D22 Руководство по эксплуатации см. стр. D59-71. Для Dmax 50 мм, используйте одностороннюю пластину (должна быть модифицирована пользователем). Лезвия с выходами СОЖ на передней части (JET-CUT) Для Dmax 50 мм, используйте одностороннюю пластину (должна быть модифицирована пользователем). (3) Эти лезвия подходят для точения, с применением пластин GRIP 4 Лезвия с выходами СОЖ на передней части (JET-CUT) (4) Для пластин DG 1.0... модифицируйте лезвие. (5) Макс. диаметр с двухсторонними пластинами. (6) Толщина только в зоне резания. Пластины, см. стр. DGN/DGNC/DGNM-C (D24) DGR/L-C DGRC/LC-C (D24) DGN/DGNM-J/JS/JT (D25) DGR/L-J/JS (D26) DGN-P (D28) DGN-UT/UA (D27) DGN-W (D25) DGN-WP (D29) DGN-Z (D26) DGR-WP (D29) DGR/L-P (D28) DGR/L-Z/ZS (D27) GRIP (B14) GRIP (полный радиус) (B14). Державки, см. стр. C -TBK-R/L (G6) HSK A63WH-TBK-R/L (G18) IM63 XMZ TBK (G25) SGTBF (F4) SGTBR/L (F3) SGTBU/SGTBN (F2) UBHCR/L (F4). Обозначение Экстрактор Соедин. штуцер Трубка СОЖ Запорный винт DGFH 26-1.4 EDG 23B DGFH 26-2 EDG 23A DGFH 26-3 EDG 23A DGFH 26C-3 EDG 23A CM 343 MALE CONN. SGCU 341 SGC 340 DGFH 26-4 EDG 23A DGFH 32-1.4 EDG 23B DGFH 32-2 EDG 33A DGFH 32-3 EDG 33A DGFH 32C-3 EDG 33A CM 343 MALE CONN. SGCU 341 SGC 340 DGFH 32-4 EDG 33A DGFH 32C-4 EDG 33A CM 343 MALE CONN. SGCU 341 DGFH 32-5 EDG 33A DGFH 32-6 EDG 33A DGFH 45-3 EDG 33A DGFH 45-4 EDG 33A DGFH 45-5 EDG 33A DGFH 45-6 EDG 33A Опциональный, заказывается отдельно D10 ISCAR DO SjfmSP HELS SjfmolP DGFH Корпус-лезвия для нарезания канавок и отрезки, с подачей и без подачи СОЖ, для пластин DO-GRIP и HELI-GRIP I m
