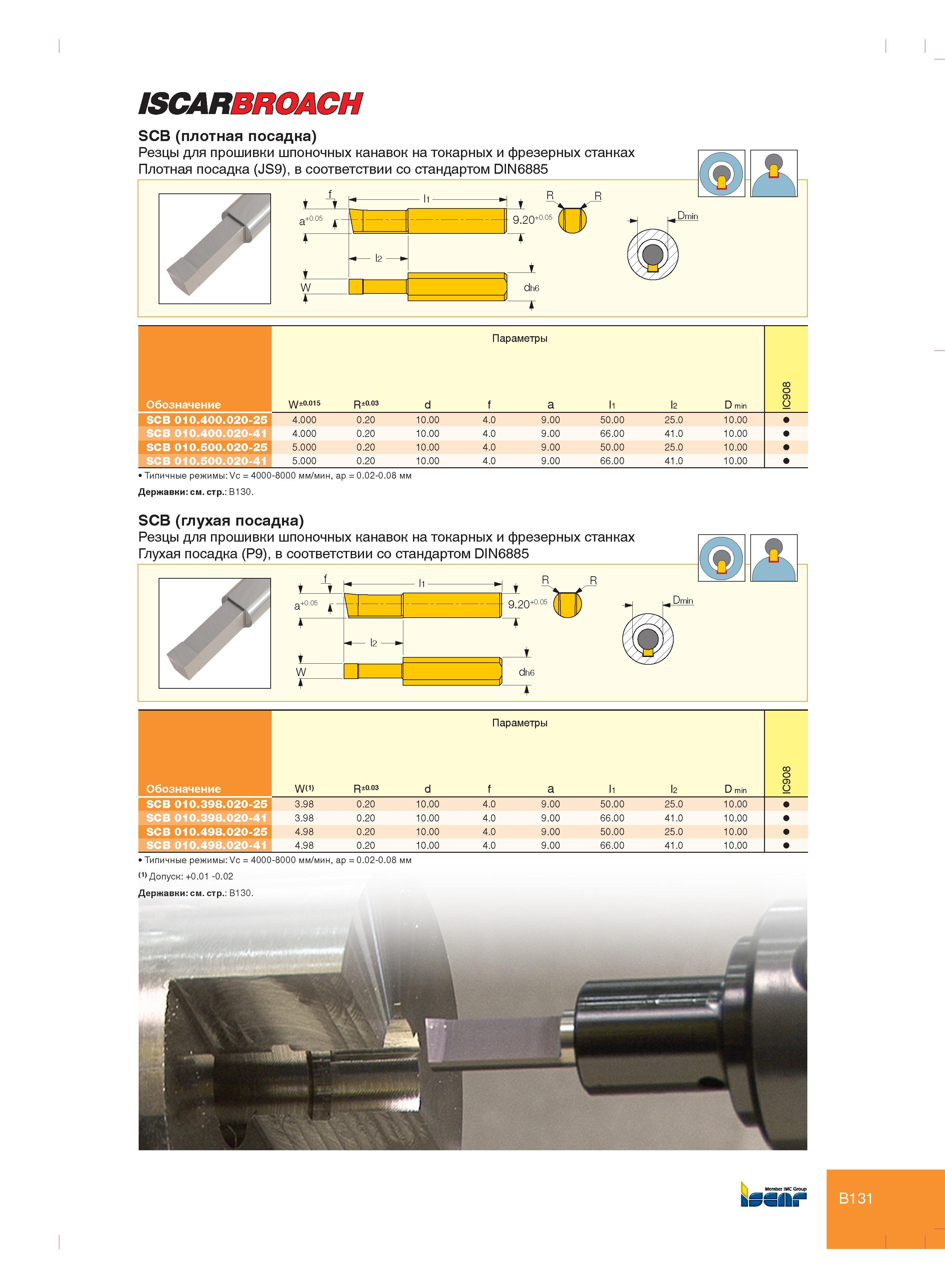

Монолитные твердосплавные резцы Iscar ISCARBROACH SCB для прошивки шпоночных канавок на токарных и фрезерных станках Плотная посадка (JS9) в соответстви141 Каталог ISCAR 2012 Металлорежущий инструмент для обработки канавок и отрезки при точении Стр.B131 |
|||||
Монолитные твердосплавные резцы Iscar ISCARBROACH SCB для прошивки шпоночных канавок на токарных и фрезерных станках Плотная посадка (JS9) в соответстви Монолитные твердосплавные резцы Iscar ISCARBROACH SCB для прошивки шпоночных канавок на токарных и фрезерных станках Плотная посадка (JS9) в соответствии со стандартом DIN6885 Dmin Параметры Обозначение W±0.015 R±0.03 d f a l2 D min IC908 SCB 010.400.020-25 4.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 SCB 010.400.020-41 4.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 SCB 010.500.020-25 5.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 SCB 010.500.020-41 5.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 Типичные режимы Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм Державки см. стр. B130. SCB (глухая посадка) Резцы для прошивки шпоночных канавок на токарных и фрезерных станках Глухая посадка (P9), в соответствии со стандартом DIN6885 Dmin Параметры Обозначение W(1) R±0.03 d f a l2 D min IC908 SCB 010.398.020-25 3.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 SCB 010.398.020-41 3.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 SCB 010.498.020-25 4.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 SCB 010.498.020-41 4.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 Типичные режимы Vc = 4000-8000 мм/мин, ар = 0.02-0.08 мм С) Допуск:+0.01 -0.02 Державки см. стр. В130. Member IMC Group B131 (плотная посадка) |
|||||
