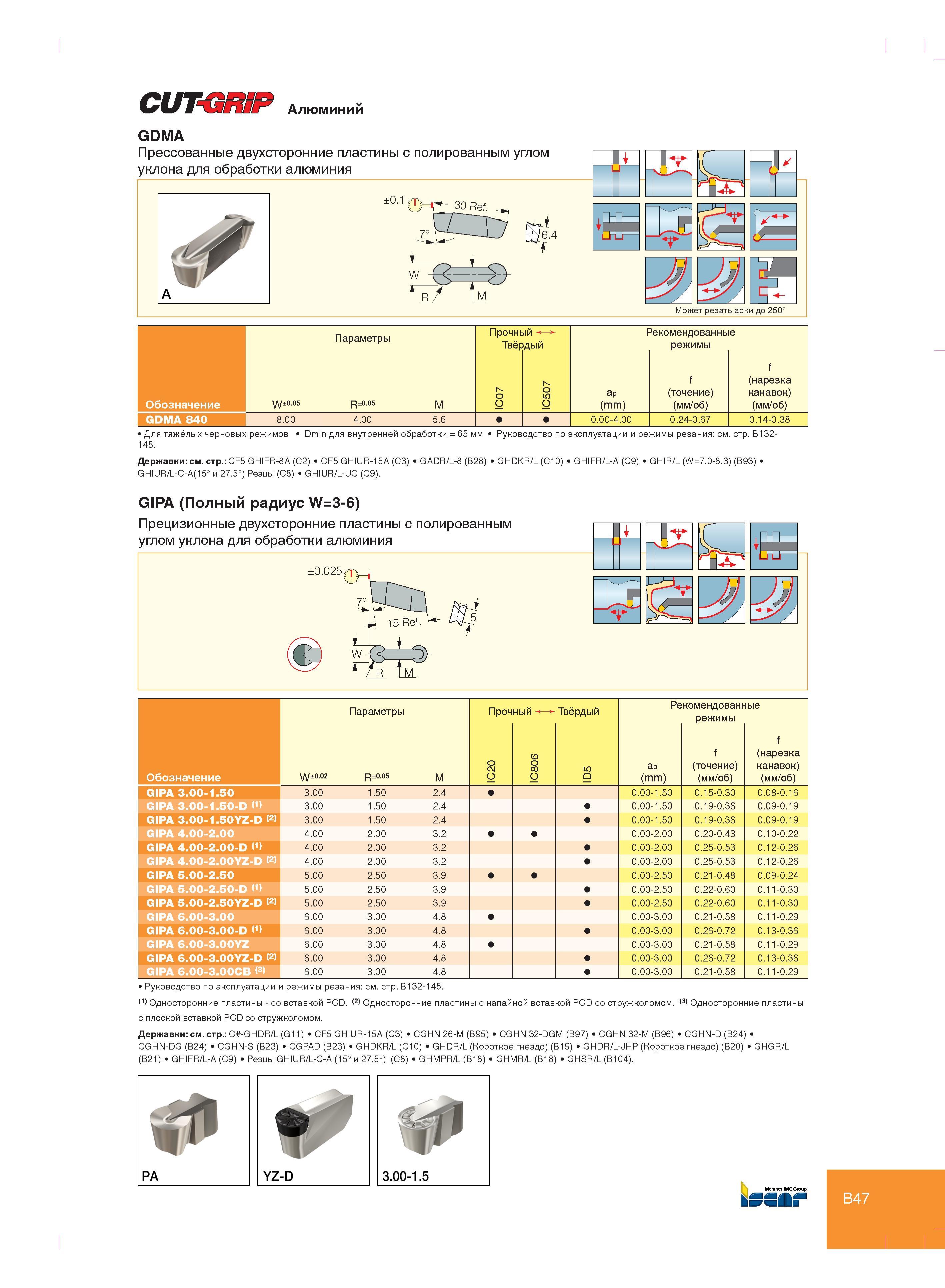

Токарный специализированный твердосплавный инструмент для обработки алюминия Прессованные двухсторонние канавочные пластины Iscar с полированным углом уклона Может точить арки до 250 градусов Параметры Рекомендованные режимы токарной обработки Обозначение W±0.05 R±0.05 Твердые сплавы Iscar IC507 ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GDMA 840 8.00 4.00 5.6 0.00-4.00 0.24-0.67 0.14-0.38 Для тяжёлых черновых режимов Dmin для внутренней обработки = 65 мм Руководство по эксплуатации и режимы резания см стр. B132- 145. Державки см. стр. CF5 GHIFR-8A (C2) CF5 GHIUR-15A (C3) GADR/L-8 (B28) GHDKR/L (C10) GHIFR/L-A (C9) GHIR/L (W=7.0-8.3) (B93) GHIUR/L-C-A(15° и 27.5°) Резцы (C8) GHIUR/L-UC (C9). GIPA (Полный радиус W=3-6) Обозначение Параметры Рекомендованные режимы W±0.02 R±0.05 M IC20 IC806 5 ID ap (mm) f (точение) (мм/об) f (нарезка канавок) (мм/об) GIPA 3.00-1.50 3.00 1.50 2.4 0.00-1.50 0.15-0.30 0.08-0.16 GIPA 3.00-1.50-D 3.00 1.50 2.4 0.00-1.50 0.19-0.36 0.09-0.19 GIPA 3.00-1.50YZ-D (2) 3.00 1.50 2.4 0.00-1.50 0.19-0.36 0.09-0.19 GIPA 4.00-2.00 4.00 2.00 3.2 0.00-2.00 0.20-0.43 0.10-0.22 GIPA 4.00-2.00-D 4.00 2.00 3.2 0.00-2.00 0.25-0.53 0.12-0.26 GIPA 4.00-2.00YZ-D (2) 4.00 2.00 3.2 0.00-2.00 0.25-0.53 0.12-0.26 GIPA 5.00-2.50 5.00 2.50 3.9 0.00-2.50 0.21-0.48 0.09-0.24 GIPA 5.00-2.50-D 5.00 2.50 3.9 0.00-2.50 0.22-0.60 0.11-0.30 GIPA 5.00-2.50YZ-D (2) 5.00 2.50 3.9 0.00-2.50 0.22-0.60 0.11-0.30 GIPA 6.00-3.00 6.00 3.00 4.8 0.00-3.00 0.21-0.58 0.11-0.29 GIPA 6.00-3.00-D 6.00 3.00 4.8 0.00-3.00 0.26-0.72 0.13-0.36 GIPA 6.00-3.00YZ 6.00 3.00 4.8 0.00-3.00 0.21-0.58 0.11-0.29 GIPA 6.00-3.00YZ-D (2) 6.00 3.00 4.8 0.00-3.00 0.26-0.72 0.13-0.36 GIPA 6.00-3.00CB (3) 6.00 3.00 4.8 0.00-3.00 0.21-0.58 0.11-0.29 Руководство по эксплуатации и режимы резания см. стр. B132-145. Односторонние пластины - со вставкой PCD. (2) Односторонние пластины с напайной вставкой PCD со стружколомом. (3) Односторонние пластины с плоской вставкой PCD со стружколомом. Державки см. стр. C -GHDR/L (G11) CF5 GHIUR-15A (C3) CGHN 26-M (B95) CGHN 32-DGM (B97) CGHN 32-M (B96) CGHN-D (B24) CGHN-DG (B24) CGHN-S (B23) CGPAD (B23) GHDKR/L (C10) GHDR/L (Короткое гнездо) (B19) GHDR/L-JHP (Короткое гнездо) (B20) GHGR/L (B21) GHIFR/L-A (C9) Резцы GHIUR/L-C-A (15° и 27.5°) (C8) GHMPR/L (B18) GHMR/L (B18) GHSR/L (B104). B47 IscarCUTH nr Алюминий GDMA для обработки алюминия ±0.1 1 b W' lr Si W Г M шшш
