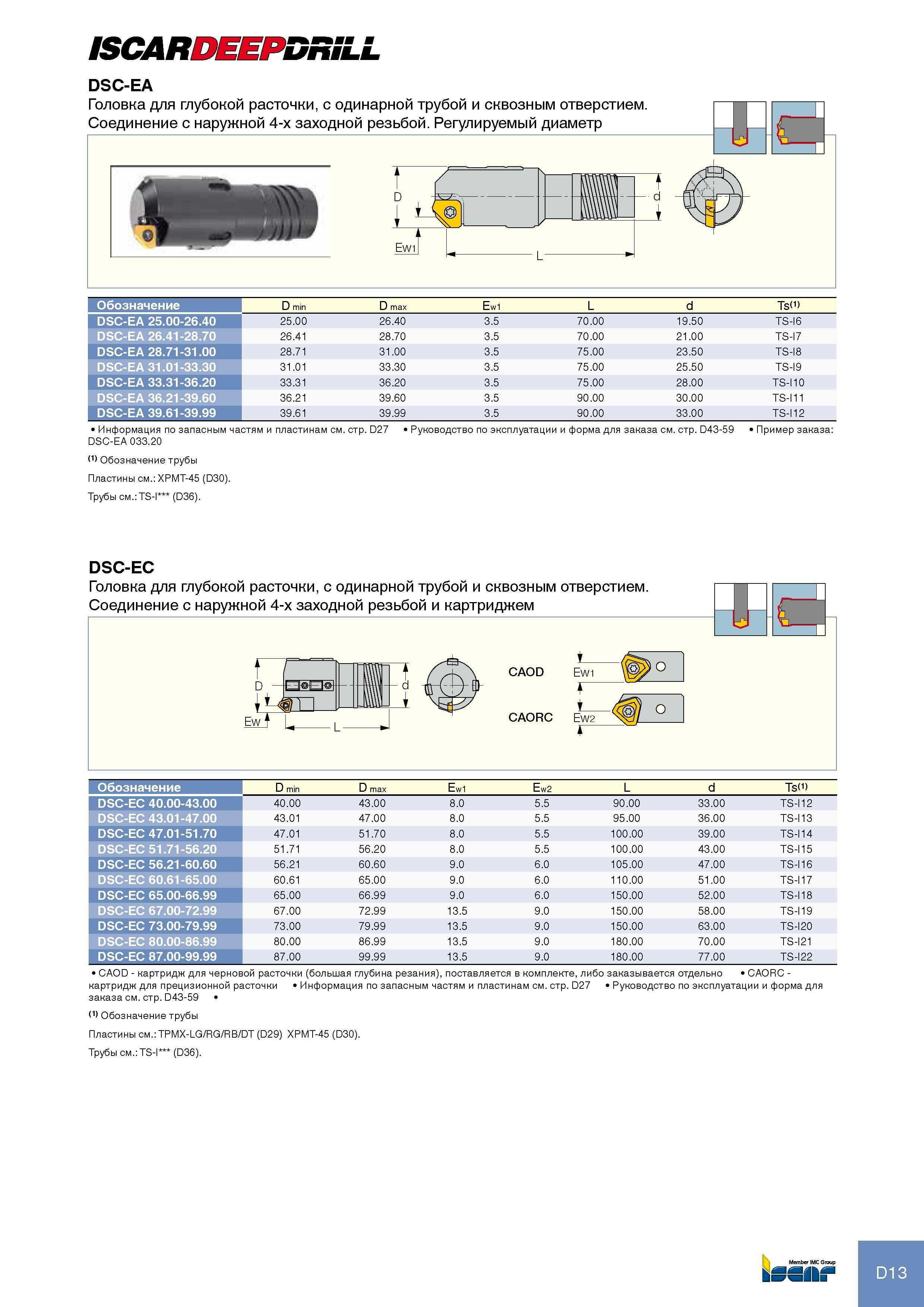

Головка Iscar ISCARDEEPDRILL DSC-EA для глубокой расточки, с одинарной трубой и сквозным отверстием. Соединение с наружной 4-х заходной резьбой Регулируемый диаметр Обозначение D min D max Ew1 L d Ts<1> DSC-EA 25.00-26.40 25.00 26.40 3.5 70.00 19.50 TS-I6 DSC-EA 26.41-28.70 26.41 28.70 3.5 70.00 21.00 TS-I7 DSC-EA 28.71-31.00 28.71 31.00 3.5 75.00 23.50 TS-I8 DSC-EA 31.01-33.30 31.01 33.30 3.5 75.00 25.50 TS-I9 DSC-EA 33.31-36.20 33.31 36.20 3.5 75.00 28.00 TS-I10 DSC-EA 36.21-39.60 36.21 39.60 3.5 90.00 30.00 TS-I11 DSC-EA 39.61-39.99 39.61 39.99 3.5 90.00 33.00 TS-I12 Информация по запасным частям и пластинам см. стр. D27 Руководство по эксплуатации и форма для заказа см. стр. D43-59 Пример заказа DSC-EA 033.20 (1) Обозначение трубы Пластины см. XPMT-45 (D30). Трубы см. TS-I (D36). DSC-EC Головка для глубокой расточки, с одинарной трубой и сквозным отверстием. Соединение с наружной 4-х заходной резьбой и картриджем EwFU CAOD CAORC Ewi EW2 I Обозначение D min D max Ew1 Ew2 L d Ts(') DSC-EC 40.00-43.00 40.00 43.00 8.0 5.5 90.00 33.00 TS-I12 DSC-EC 43.01-47.00 43.01 47.00 8.0 5.5 95.00 36.00 TS-I13 DSC-EC 47.01-51.70 47.01 51.70 8.0 5.5 100.00 39.00 TS-I14 DSC-EC 51.71-56.20 51.71 56.20 8.0 5.5 100.00 43.00 TS-I15 DSC-EC 56.21-60.60 56.21 60.60 9.0 6.0 105.00 47.00 TS-I16 DSC-EC 60.61-65.00 60.61 65.00 9.0 6.0 110.00 51.00 TS-I17 DSC-EC 65.00-66.99 65.00 66.99 9.0 6.0 150.00 52.00 TS-I18 DSC-EC 67.00-72.99 67.00 72.99 13.5 9.0 150.00 58.00 TS-I19 DSC-EC 73.00-79.99 73.00 79.99 13.5 9.0 150.00 63.00 TS-I20 DSC-EC 80.00-86.99 80.00 86.99 13.5 9.0 180.00 70.00 TS-I21 DSC-EC 87.00-99.99 87.00 99.99 13.5 9.0 180.00 77.00 TS-I22 CAOD - картридж для черновой расточки (большая глубина резания), поставляется в комплекте, либо заказывается отдельно CAORC -картридж для прецизионной расточки Информация по запасным частям и пластинам см. стр. D27 Руководство по эксплуатации и форма для заказа см. стр. D43-59 (1) Обозначение трубы Пластины см. TPMX-LG/RG/RB/DT (D29) XPMT-45 (D30). Трубы см. TS-I (D36). D13
