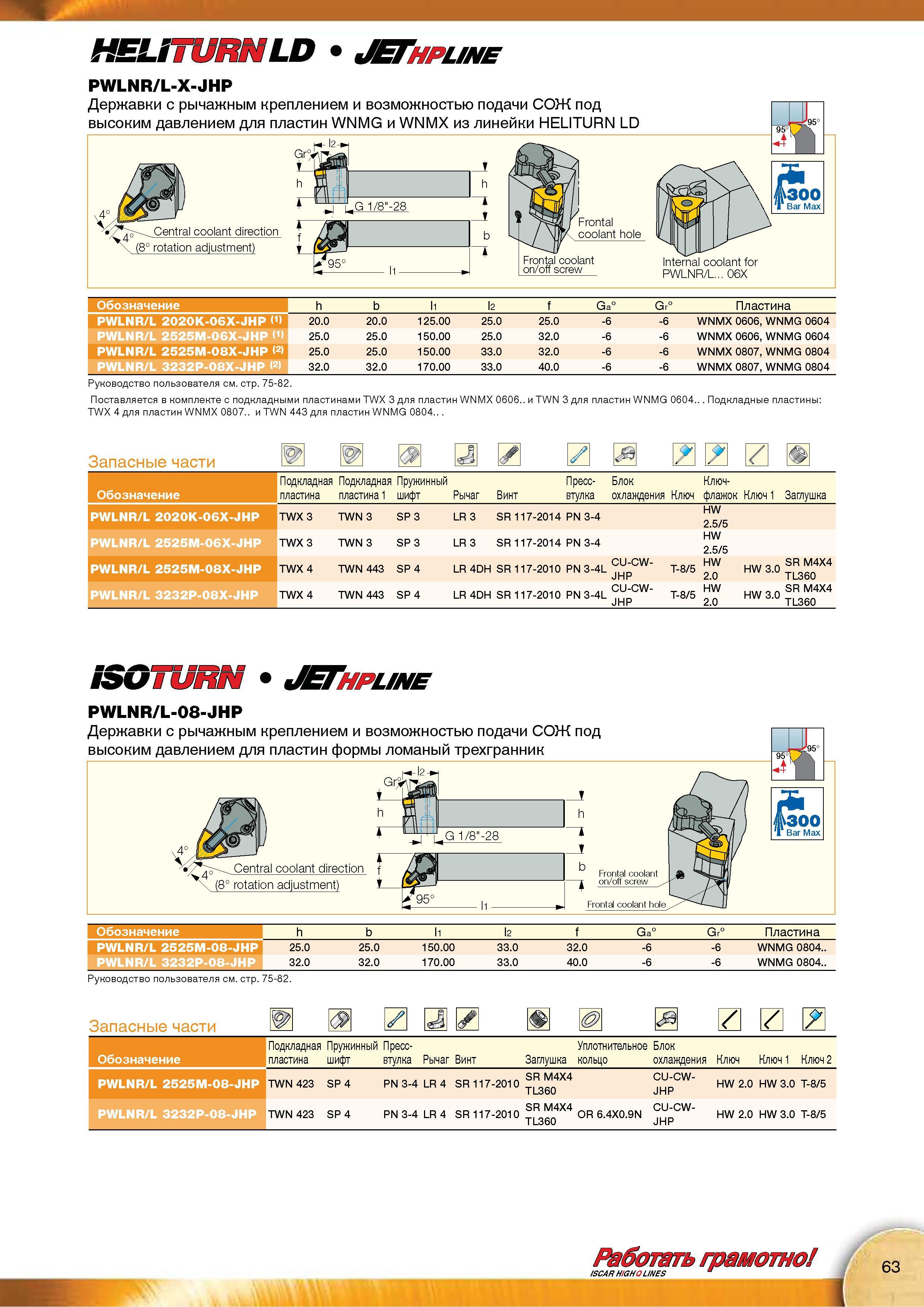

Наружные токарные державки Iscar с СРП HELITURNLD JET line PWLNR/L-X-JHP с рычажным креплением и возможностью подачи СОЖ под высоким давлением для пластин WNMG

Наружные токарные державки Iscar с СРП HELITURNLD JET line PWLNR/L-X-JHP с рычажным креплением и возможностью подачи СОЖ под высоким давлением для пластин WNMG

Наружные токарные державки Iscar с СРП HELITURNLD JET line PWLNR/L-X-JHP с рычажным креплением и возможностью подачи СОЖ под высоким давлением для пластин WNMG _ и WNMX из линейки HELITURN LD Central coolant direction (8° rotation adjustment) Frontal coolant on/off screw Internal coolant for PWLNR/L 06X Обозначение h b 11 2 f Ga° Gr° Пластина PWLNR/L 2020K-06X-JHP 20.0 20.0 125.00 25.0 25.0 -6 -6 WNMX 0606, WNMG 0604 PWLNR/L 2525M-06X-JHP 25.0 25.0 150.00 25.0 32.0 -6 -6 WNMX 0606, WNMG 0604 PWLNR/L 2525M-08X-JHP <2> 25.0 25.0 150.00 33.0 32.0 -6 -6 WNMX 0807, WNMG 0804 32.0 32.0 170.00 33.0 40.0 -6 -6 WNMX 0807, WNMG 0804 Руководство пользователя см. стр. 75-82. Поставляется в комплекте с подкладными пластинами TWX 3 для пластин WNMX 0606 и TWN 3 для пластин WNMG 0604 Подкладные пластины TWX 4 для пластин WNMX 0807 и TWN 443 для пластин WNMG 0804 Запасные части Подкладная Подкладная Пружинный Пресс- Блок Ключ- Обозначение пластина пластина 1 шифт Рычаг Винт втулка охлаждения Ключ флажок Ключ 1 Заглушка PWLNR/L 2020K-06X-JHP TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5/5 PWLNR/L 2525M-06X-JHP TWX 3 TWN 3 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5/5 PWLNR/L 2525M-08X-JHP TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L cu-cw- JHP T-8/5 HW 2.0 HW 3.0 SR M4X4 TL360 PWLNR/L 3232P-08X-JHP TWX 4 TWN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L cu-cw- JHP T-8/5 HW 2.0 HW 3.0 SR M4X4 TL360 iSGTURN JET line PWLNR/L-08-JHP Державки с рычажным креплением и возможностью подачи СОЖ под высоким давлением для пластин формы ломаный трехгранник Central coolant direction (8° rotation adjustment) 4зоо 1 Bar Max Обозначение b h 2 f Ga° Gr° Пластина PWLNR/L 2525M-08-JHP 25.0 150.00 33.0 32.0 -6 -6 WNMG 0804 PWLNR/L 3232P-08-JHP 32.0 170.00 33.0 40.0 -6 -6 WNMG 0804 Руководство пользователя см. стр. 75-82. Запасные части Подкладная Пружинный Пресс- Уплотнительное Блок Обозначение пластина шифт втулка Рычаг Винт Заглушка кольцо охлаждения Ключ Ключ 1 Ключ 2 PWLNR/L 2525M-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 SR M4X4 TL360 cu-cw- JHP HW 2.0 HW 3.0 T-8/5 PWLNR/L 3232P-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 SR M4X4 TL360 OR 6.4X0.9N cu-cw- JHP HW 2.0 HW 3.0 T-8/5 Работать< грамотно ISCAR HIGHQUNES
