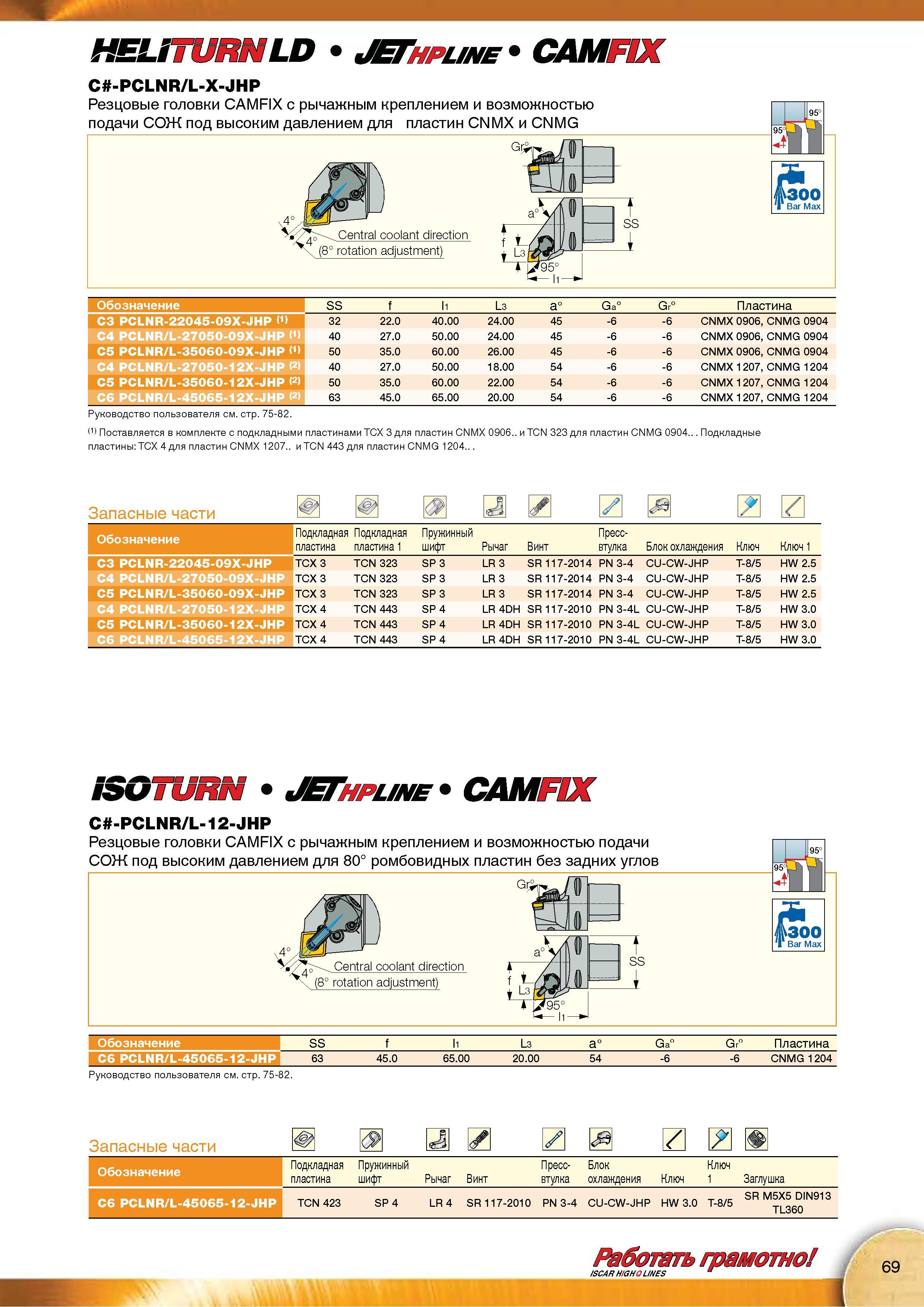

Резцовые токарные сборные головки Iscar CAMFIX C -PCLNR/L-X-JHP с рычажным креплением и возможностью подачи смазочно-охлаждающей жидкости под высоким давлением _ в зону резания Металлорежущий инструмент для пластин CNMX и CNMG 96V Central coolant direction (8° rotation adjustment) 300 Bar Max Обозначение SS f И L3 а° Ga° Gr° Пластина СЗ PCLNR-22045-09X-JHP 32 22.0 40.00 24.00 45 -6 -6 CNMX 0906, CNMG 0904 С4 PCLNR/L-27050-09X-JHP 40 27.0 50.00 24.00 45 -6 -6 CNMX 0906, CNMG 0904 С5 PCLNR/L-35060-09X-JHP 50 35.0 60.00 26.00 45 -6 -6 CNMX 0906, CNMG 0904 С4 PCLNR/L-27050-12X-JHP <2> 40 27.0 50.00 18.00 54 -6 -6 CNMX 1207, CNMG 1204 С5 PCLNR/L-35060-12X-JHP <2> 50 35.0 60.00 22.00 54 -6 -6 CNMX 1207, CNMG 1204 С6 PCLNR/L-45065-12X-JHP <2> 63 45.0 65.00 20.00 54 -6 -6 CNMX 1207, CNMG 1204 Руководство пользователя см. стр. 75-82. Поставляется в комплекте с подкладными пластинами ТСХ 3 для пластин CNMX 0906 и TCN 323 для пластин CNMG 0904 Подкладные пластины:ТСХ 4 для пластин CNMX 1207 и TCN 443 для пластин CNMG 1204 Запасные части Обозначение Подкладная Подкладная пластина пластина 1 Пружинный шифт Рычаг Винт Пресс- втулка Блок охлаждения Ключ Ключ 1 C3 PCLNR-22045-09X-JHP тсхз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 CU-CW-JHP Т-8/5 HW 2.5 C4 PCLNR/L-27050-09X-JHP тсхз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 CU-CW-JHP Т-8/5 HW 2.5 C5 PCLNR/L-35060-09X-JHP тсхз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 CU-CW-JHP Т-8/5 HW 2.5 C4 PCLNR/L-27050-12X-JHP ТСХ 4 TCN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP Т-8/5 HW 3.0 C5 PCLNR/L-35060-12X-JHP ТСХ 4 TCN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP Т-8/5 HW 3.0 C6 PCLNR/L-45065-12X-JHP ТСХ 4 TCN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW-JHP Т-8/5 HW 3.0 ISOTURN JEThpl/ne CAMFIX C -PCLNR/L-12-JHP Резцовые головки CAMFIX с рычажным креплением и возможностью подачи СОЖ под высоким давлением для 80° ромбовидных пластин без задних углов Central coolant direction (8° rotation adjustment) Обозначение SS f И L3 а° Ga° Gr° Пластина С6 PCLNR/L-45065-12-JHP Щ 63 45.0 65.00 20.00 54 -6 -6 CNMG 1 204 Руководство пользователя см. стр. 75-82. Запасные части a iz Обозначение Подкладная пластина Пружинный шифт Рычаг Винт Пресс- Блок втулка охлаждения Ключ Ключ 1 Заглушка С6 PCLNR/L-45065-12-JHP TCN 423 SP 4 LR4 SR 117-2010 PN 3-4 CU-CW-JHP HW 3.0 Т-8/5 SR М5Х5 DIN913 TL360 Ш- Работать грамотно ISCAR HIGHQ LINES HELITURNLD JET line
