Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2016 Металлорежущий инструмент Сменные пластины (Всего 154 стр.) |
|||||

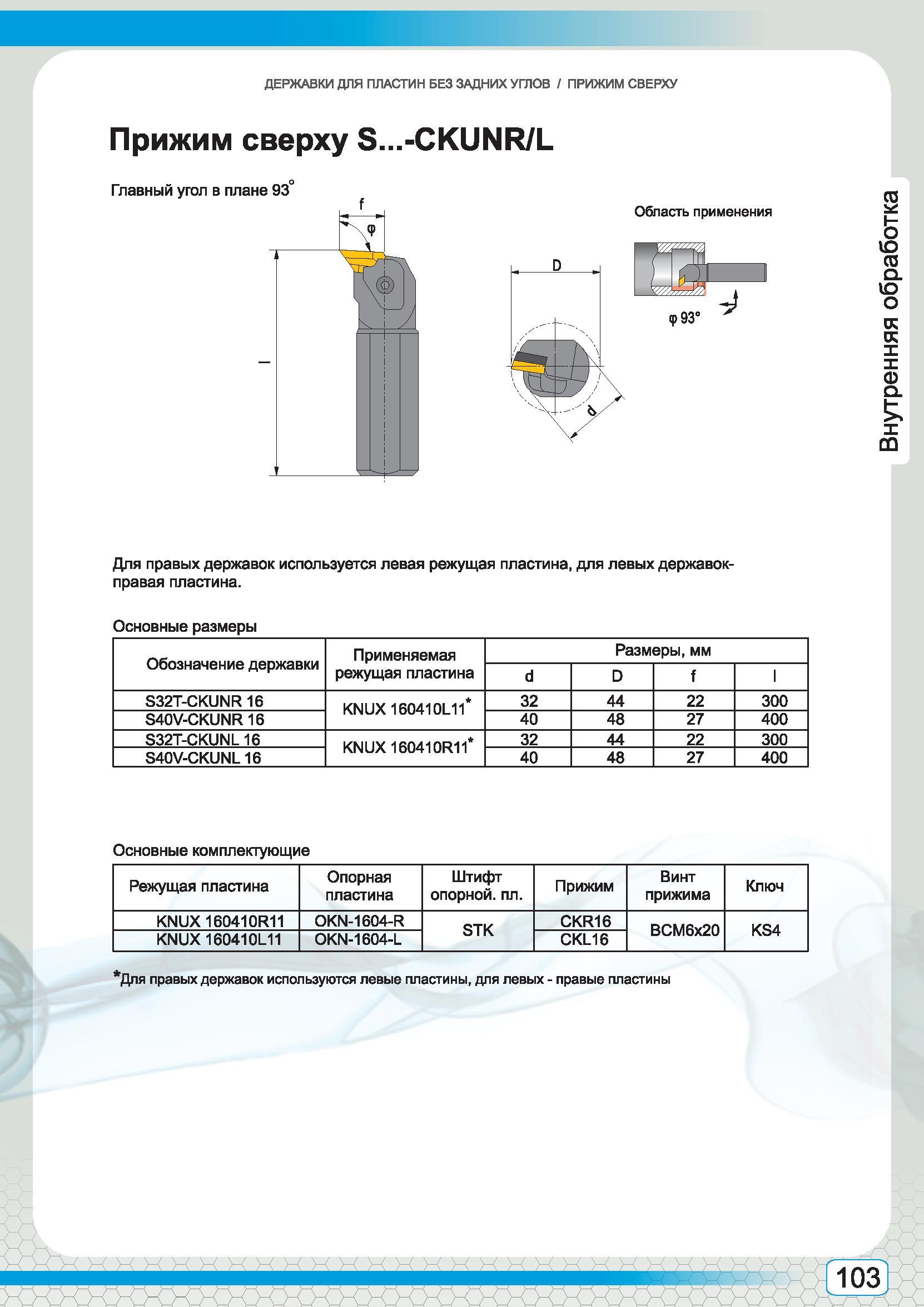

Сборный расточной токарный инструмент российского производства Расточные резцы КЗТС с твердосплавными сменными режущими пластинами без задних углов Прижим СРП с103 Каталог КЗТС 2016 Металлорежущий инструмент Сменные режущие пластины Резцы Стр.103 |
|||||
Сборный расточной токарный инструмент российского производства Расточные резцы КЗТС с твердосплавными сменными режущими пластинами без задних углов Прижим СРП с Сборный расточной токарный инструмент российского производства Расточные резцы КЗТС с твердосплавными сменными режущими пластинами без задних углов Прижим СРП сверху Для правых державок используется левая режущая пластина, для левых державок-правая пластина. Основные размеры Обозначение державки Применяемая режущая пластина Размеры, мм d D f I S32T-CKUNR 16 KNUX 160410L11 32 44 22 300 S40V-CKUNR 16 40 48 27 400 S32T-CKUNL 16 KNUX 160410R11 32 44 22 300 S40V-CKUNL 16 40 48 27 400 Основные комплектующие Режущая пластина Опорная пластина Штифт опорной, пл. Прижим Винт прижима Ключ KNUX 160410R11 OKN-16Q4-R STK CKR16 ВСМ6х20 KS4 KNUX 160410L11 OKN-16Q4-L CKL16 Для правых державок используются левые пластины, для левых - правые пластины Внутренняя обработка Токарные державки для сменных режущих пластин без задних углов / Прижим сверху S...-CKUNR/L Главный угол в плане 93° Область применения |
|||||
