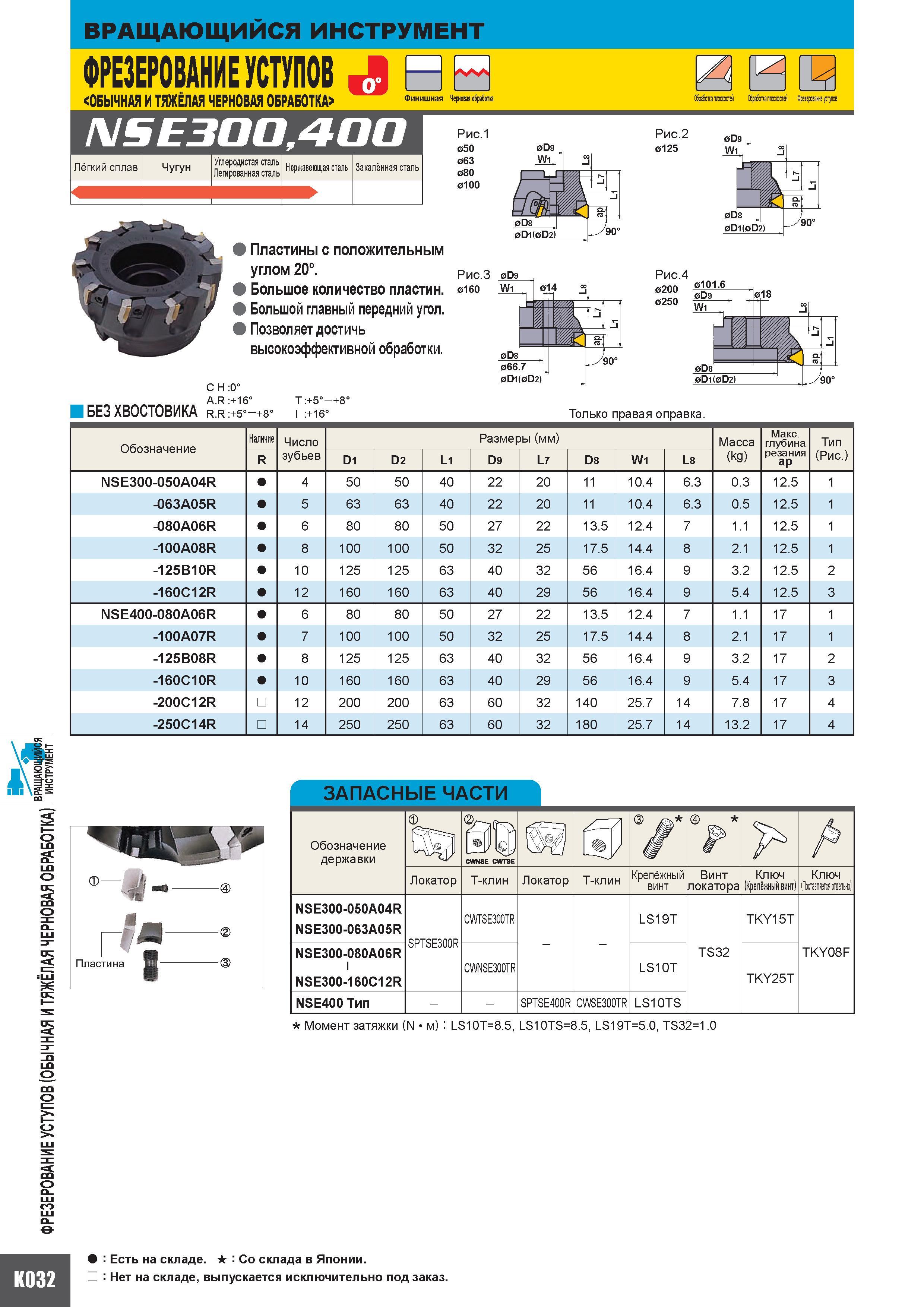

ФРЕЗЕРОВАНИЕ УСТУПОВ (ОБЫЧНАЯ И ТЯЖЁЛАЯ ЧЕРНОВАЯ ОБРАБОТКА) K032 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ФРЕЗЕРОВАНИЕ УСТУПОВ ОБЫЧНАЯ И ТЯЖЕЛАЯ ЧЕРНОВАЯ ОБРАБОТКА Финишная Черновая обработка Обработка плоскостей Фрезерование уступов NSE300 Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь C H A.R +16 T +5-+8 БЕЗ ХВОСТОВИКА R.R +5-+8 +16 Рис.1 050 063 080 0100 Пластины с положительным углом 20. Большое количество пластин. Большой главный передний угол. Позволяет достичь высокоэффективной обработки. Рис.2 0125 0D9 Рис.4 0200 0250 0101.6 0D9 W1 0D8 0D1(0D2) Только правая оправка. 018 90 Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания ap Тип (Рис.) R D1 D2 L1 D9 L7 D8 W1 L8 NSE300-050A04R 4 50 50 40 22 20 11 10.4 6.3 0.3 12.5 1 -063A05R 5 63 63 40 22 20 11 10.4 6.3 0.5 12.5 1 -080A06R 6 80 80 50 27 22 13.5 12.4 7 1.1 12.5 1 -100A08R 8 1 00 1 00 50 32 25 17.5 14.4 8 2.1 12.5 1 -125B10R 10 1 25 1 25 63 40 32 56 16.4 9 3.2 12.5 2 -160C12R 12 160 160 63 40 29 56 16.4 9 5.4 12.5 3 NSE400-080A06R 6 80 80 50 27 22 13.5 12.4 7 1.1 17 1 -100A07R 7 1 00 1 00 50 32 25 17.5 14.4 8 2.1 17 1 -125B08R 8 1 25 1 25 63 40 32 56 16.4 9 3.2 17 2 -160C10R 10 1 60 1 60 63 40 29 56 16.4 9 5.4 17 3 -200C12R 12 200 200 63 60 32 1 40 25.7 14 7.8 17 4 -250C14R 14 250 250 63 60 32 180 25.7 14 13.2 17 4 ЗАПАСНЫЕ ЧАСТИ Обозначение державки CWNSE CWTSE Локатор Т-клин Локатор Т-клин Крепёжный винт Винт локатора Ключ (Крепёжный винт) Ключ (Поставляется отдельно NSE300-050A04R NSE300-063A05R SPTSE300R CWTSE300TR LS19T TS32 TKY15T TKY08F NSE300-080A06R 1 NSE300-160C12R CWNSE300TR LS10T TKY25T NSE400 Тип SPTSE400R CWSE300TR LS10TS Момент затяжки (N/м) LS10T8.5 LS10TS8.5 LS19T5.0 TS321.0 Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ.
