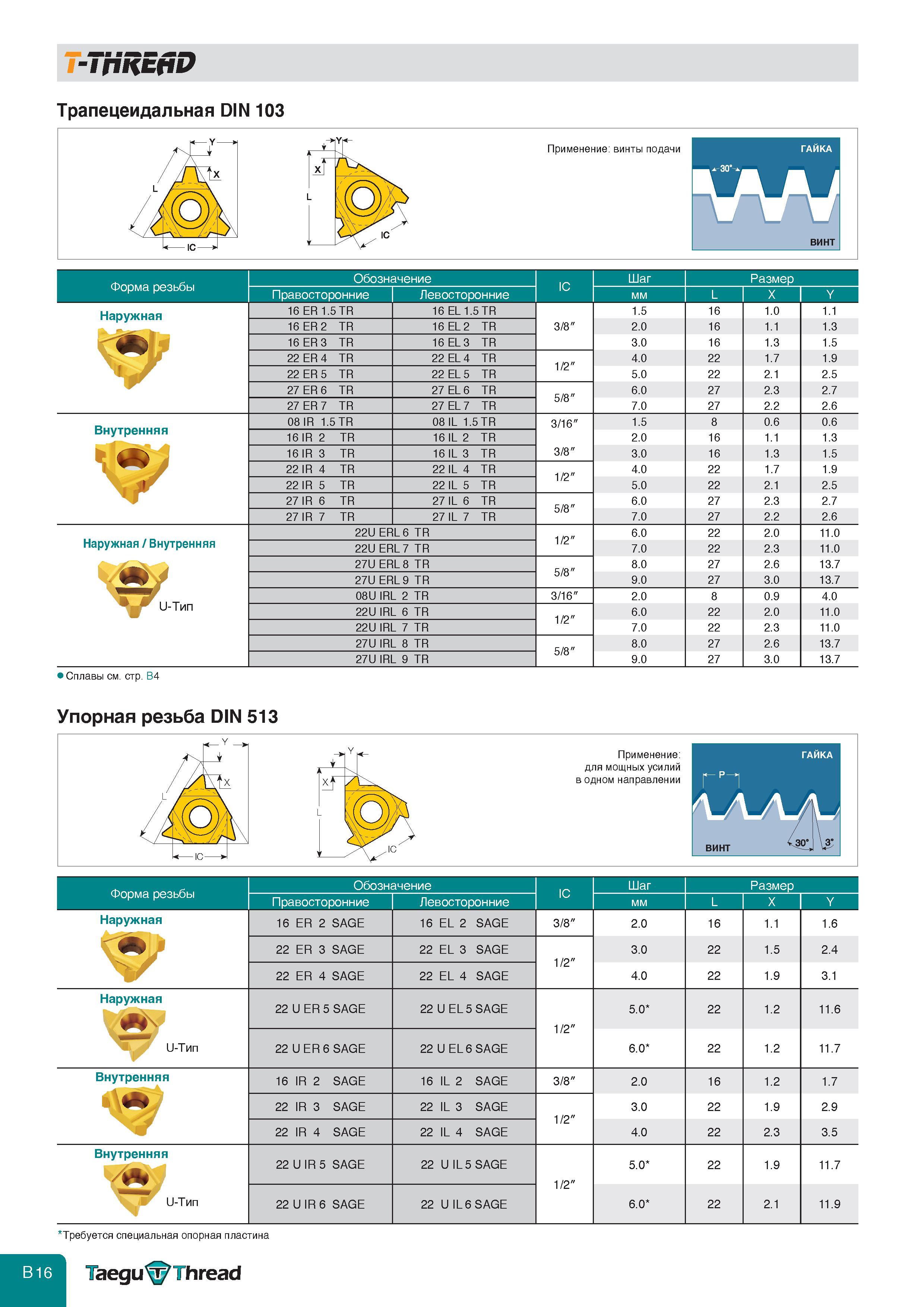

212 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.B16

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. B16 0212 Lab2u

Трапецеидальная DIN 103 Форма резьбы Обозначение IC Шаг Размер Правосторонние Левосторонние мм L X Y Наружная 16 ER 1.5 TR 16 EL 1.5 TR 3 8" 1.5 16 1.0 1.1 16 ER 2 TR 16 EL 2 TR 2.0 16 1.1 1.3 16 ER 3 TR 16 EL 3 TR 3.0 16 1.3 1.5 22 ER 4 TR 22 EL 4 TR 1 2" 4.0 22 1.7 1.9 22 ER 5 TR 22 EL 5 TR 5.0 22 2.1 2.5 27 ER 6 TR 27 EL 6 TR 5 8" 6.0 27 2.3 2.7 27 ER 7 TR 27 EL 7 TR 7.0 27 2.2 2.6 Внутренняя 08 IR 1.5 TR 08 IL 1.5 TR 3 16" 3 8" 1.5 8 0.6 0.6 16 IR 2 TR 16 IL 2 TR 2.0 16 1.1 1.3 16 IR 3 TR 16 IL 3 TR 3.0 16 1.3 1.5 22 IR 4 TR 22 IL 4 TR 1 2" 4.0 22 1.7 1.9 22 IR 5 TR 22 IL 5 TR 5.0 22 2.1 2.5 27 IR 6 TR 27 IL 6 TR 5 8" 6.0 27 2.3 2.7 27 IR 7 TR 27 IL 7 TR 7.0 27 2.2 2.6 Наружная Внутренняя 22U ERL 6 TR 1 2" 6.0 22 2.0 11.0 22U ERL 7 TR 7.0 22 2.3 11.0 27U ERL 8 TR 5 8" 8.0 27 2.6 13.7 27U ERL 9 TR 9.0 27 3.0 13.7 f УU-Тип 08U IRL 2 TR 3 16" 2.0 8 0.9 4.0 22U IRL 6 TR 1 2" 6.0 22 2.0 11.0 22U IRL 7 TR 7.0 22 2.3 11.0 27U IRL 8 TR 5 8" 8.0 27 2.6 13.7 27U IRL 9 TR 9.0 27 3.0 13.7 Сплавы см. стр. B4 Упорная резьба DIN 513 Применение: для мощных усилии в одном направлении L ВИНТ -зо- з- Форма резьбы Обозначение IC Шаг Размер Правосторонние Левосторонние мм L X Y Наружная У 16 ER 2 SAGE 16 EL 2 SAGE 3 8" 2.0 16 1.1 1.6 22 ER 3 SAGE 22 EL 3 SAGE 1 2" 3.0 22 1.5 2.4 22 ER 4 SAGE 22 EL 4 SAGE 4.0 22 1.9 3.1 Наружная 22 U ER 5 SAGE 22 U EL5 SAGE 1 2" 5.0 22 1.2 11.6 22 U ER 6 SAGE 22 U EL6 SAGE 6.0 22 1.2 11.7 Внутренняя О 16 IR 2 SAGE 16 IL 2 SAGE 3 8" 2.0 16 1.2 1.7 22 IR 3 SAGE 22 IL 3 SAGE 1 2" 3.0 22 1.9 2.9 22 IR 4 SAGE 22 IL 4 SAGE 4.0 22 2.3 3.5 Внутренняя И. U-Тип 22 U IR 5 SAGE 22 U IL 5 SAGE 1 2" 5.0 22 1.9 11.7 22 U IR 6 SAGE 22 U IL 6 SAGE 6.0 22 2.1 11.9 Требуется специальная опорная пластина Taegu Thread
