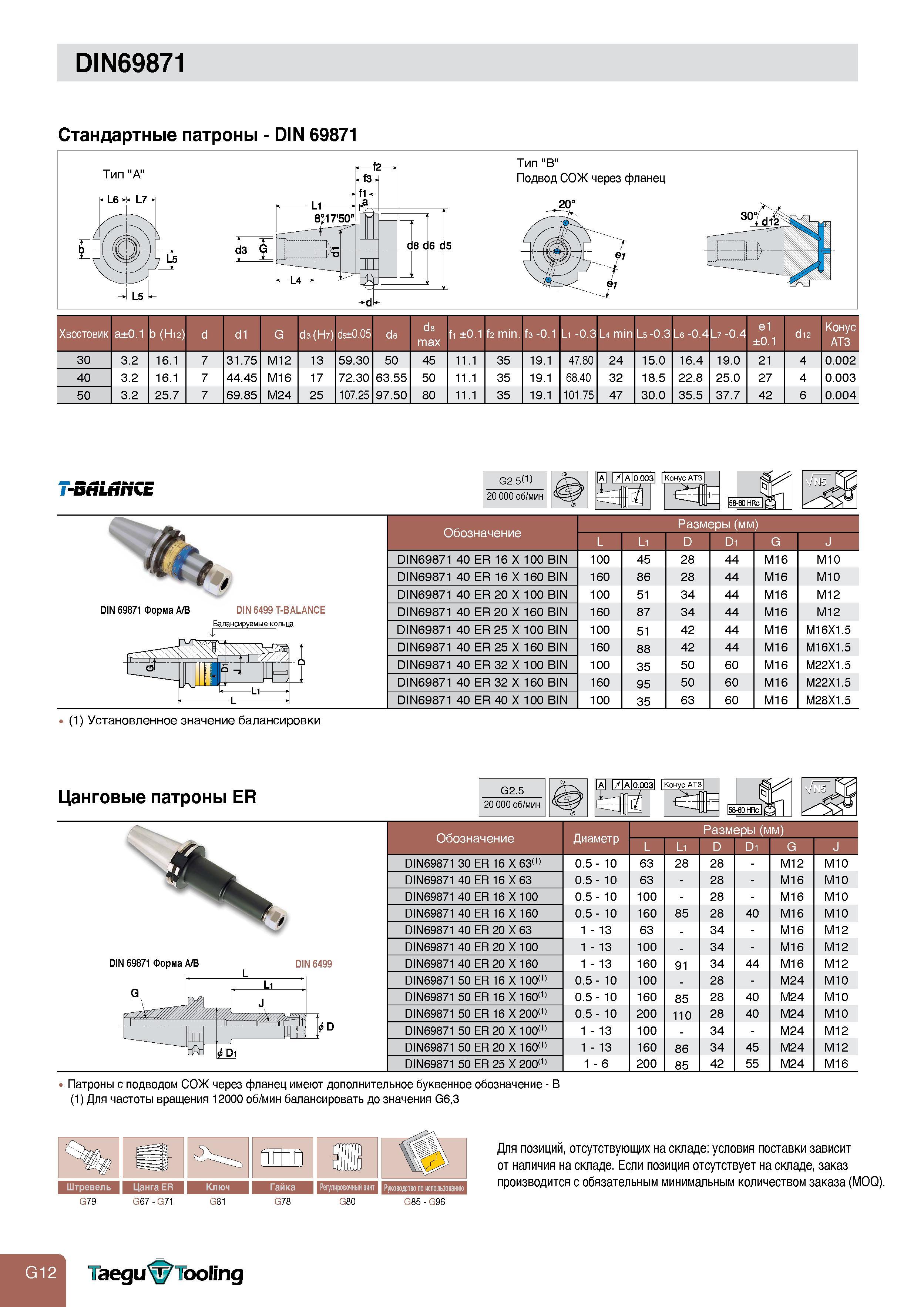

714 Каталог TAEGUTEC 2011 Металлорежущий инструмент и инструментальная оснастка Стр.G12

Каталог TAEGUTEC 2011 Режущий инструмент и оснастка Стр. G12 0714 Lab2u

DIN69871 Стандартные патроны - DIN 69871 Тип "A" -J L5 I Тип "B" Подвод СОЖ через фланец Хвостовик a0.1 b (H12) d di G d3 (H7) d50.05 d6 d8 max fi 0.1 f2 min. f3 -0.1 Li -0.3 L4 min L5-0.3 L6 -0.4 L7 -0.4 e1 0.1 d i2 Конус AT3 30 3.2 16.1 7 31.75 M12 13 59.30 50 45 11.1 35 19.1 47.80 24 15.0 16.4 19.0 21 4 0.002 40 3.2 16.1 7 44.45 M16 17 72.30 63.55 50 11.1 35 19.1 68.40 32 18.5 22.8 25.0 27 4 0.003 50 3.2 25.7 7 69.85 M24 25 107.25 97.50 80 11.1 35 19.1 101.75 47 30.0 35.5 37.7 42 6 0.004 DIN 69871 Форма А В DIN 6499 T-BALANCE Балансируемые кольца jb Li jmi 1 L- L1- G2.5(1) 20 000 об/мин Al А 0.00з1 Конус АТ3 ги 158-60 HRc I Размеры (мм) L L1 D D1 G J DIN69871 40 ER 16 X 100 BIN 100 45 28 44 M16 M10 DIN69871 40 ER 16 X 160 BIN 160 86 28 44 M16 M10 DIN69871 40 ER 20 X 100 BIN 100 51 34 44 M16 M12 DIN69871 40 ER 20 X 160 BIN 160 87 34 44 M16 M12 DIN69871 40 ER 25 X 100 BIN 100 51 42 44 M16 M16X1.5 DIN69871 40 ER 25 X 160 BIN 160 88 42 44 M16 M16X1.5 DIN69871 40 ER 32 X 100 BIN 100 35 50 60 M16 M22X1.5 DIN69871 40 ER 32 X 160 BIN 160 95 50 60 M16 M22X1.5 DIN69871 40 ER 40 X 100 BIN 100 35 63 60 M16 M28X1.5 (1) Установленное значение балансировки Цанговые патроны ER DIN 69871 Форма А В DIN 6499 L ЦЦ ф Pi G2.5 20 000 об/мин Обозначение А А 0.00з1 Конус АТ3 eSH Диаметр Размеры (мм) D Di G DIN69871 30 ER 16 X 63(1) 0.5 - 10 63 28 28 - M12 M10 DIN69871 40 ER 16 X 63 0. 5 0 63 - 28 - M16 M10 DIN69871 40 ER 16 X 100 0. 5 0 100 - 28 - M16 M10 DIN69871 40 ER 16 X 160 0 0. 160 85 28 40 M16 M10 DIN69871 40 ER 20 X 63 1 - 13 63 - 34 - M16 M12 DIN69871 40 ER 20 X 100 1 - 13 100 - 34 - M16 M12 DIN69871 40 ER 20 X 160 1 - 13 160 91 34 44 M16 M12 DIN69871 50 ER 16 X 100(1) 0. 5 0 100 - 28 - M24 M10 DIN69871 50 ER 16 X 160(1) 0 0. 160 85 28 40 M24 M10 DIN69871 50 ER 16 X 200(1) 0.5 - 10 200 110 28 40 M24 M10 DIN69871 50 ER 20 X 100(1) 1 - 13 100 - 34 - M24 M12 DIN69871 50 ER 20 X 160(1) 1 - 13 160 86 34 45 M24 M12 DIN69871 50 ER 25 X 200(1) 1 - 6 200 85 42 55 M24 M16 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G63 % l 1 D Штревель Цанга ER Ключ Гайка Регулировочный винт Для позиций отсутствующих на складе: условия поставки зависит от наличия на складе. Если позиция отсутствует на складе заказ производится с обязательным/минимальным количеством заказа (MOQ). G79 G67 - G71 G81 G78 G80 G85 - G96 Tooling
