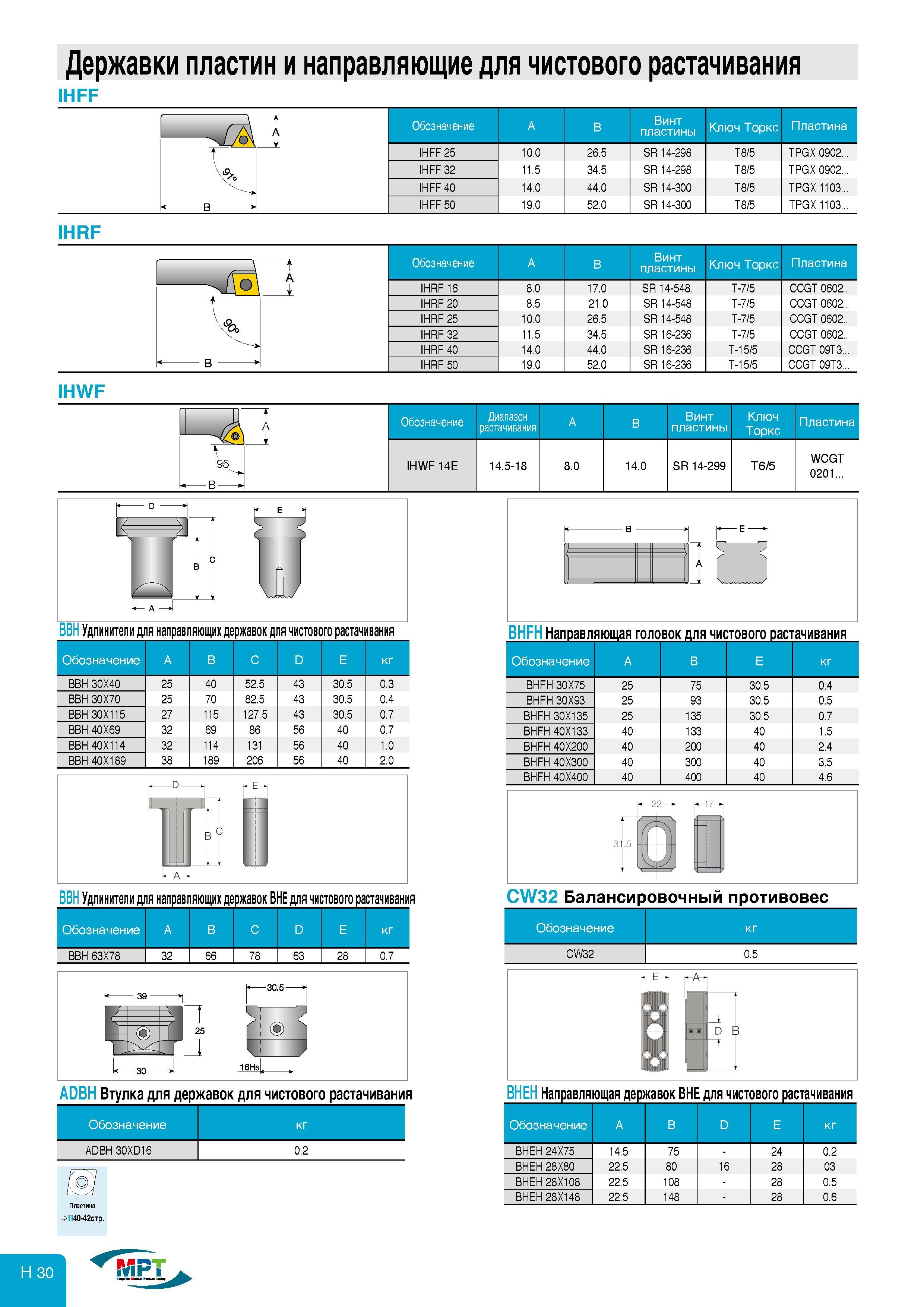

Державки пластин и направляющие для чистового растачивания Обозначение A B Винт пластины Ключ Торкс Пластина IHFF 25 10.0 26.5 SR 14-298 T8 5 TPGX 0902... IHFF 32 11.5 34.5 SR 14-298 T8 5 TPGX 0902... IHFF 40 14.0 44.0 SR 14-300 T8 5 TPGX 1103... IHFF 50 19.0 52.0 SR 14-300 T8 5 TPGX 1103... IHRF Обозначение A B Винт пластины Ключ Торкс Пластина IHRF 16 8.0 17.0 SR 14-548. T-7 5 CCGT 0602.. IHRF 20 8.5 21.0 SR 14-548 T-7 5 CCGT 0602.. IHRF 25 10.0 26.5 SR 14-548 T-7 5 CCGT 0602.. IHRF 32 11.5 34.5 SR 16-236 T-7 5 CCGT 0602.. IHRF 40 14.0 44.0 SR 16-236 T-15 5 CCGT 09T3... IHRF 50 19.0 52.0 SR 16-236 T-15 5 CCGT 09T3... IHWF А 95 Обозначение Диапазон растачивания A B Винт пластины Ключ Торкс Пластина IHWF 14E 14.5-18 8.0 14.0 SR 14-299 T6 5 WCGT 0201... BBH Удлинители для направляющих державок для чистового растачивания Обозначение A B C D E кг BBH 30X40 25 40 52.5 43 30.5 0.3 BBH 30X70 25 70 82.5 43 30.5 0.4 BBH 30X115 27 115 127.5 43 30.5 0.7 BBH 40X69 32 69 86 56 40 0.7 BBH 40X114 32 114 131 56 40 1.0 BBH 40X189 38 189 206 56 40 2.0 BBH Удлинители для направляющих державок BHE для чистового растачивания Обозначение A B C D E BBH 63X78 32 66 78 63 28 0.7 НК и L зо J J ADBH Втулка для державок для чистового растачивания BHFH Направляющая головок для чистового растачивания Обозначение A B E кг BHFH 30X75 25 75 30.5 0.4 BHFH 30X93 25 93 30.5 0.5 BHFH 30X135 25 135 30.5 0.7 BHFH 40X133 40 133 40 1.5 BHFH 40X200 40 200 40 2.4 BHFH 40X300 40 300 40 3.5 BHFH 40X400 40 400 40 4.6 Обозначение кг CW32 0.5 А D В BHEH Направляющая державок BHE для чистового растачивания Обозначение кг Обозначение A B D E ADBH 30XD16 0.2 BHEH 24X75 14.5 75 - 24 0.2 BHEH 28X80 22.5 80 16 28 03 о ; BHEH 28X108 22.5 108 - 28 0.5 BHEH 28X148 22.5 148 - 28 0.6 он40-42стр. B
