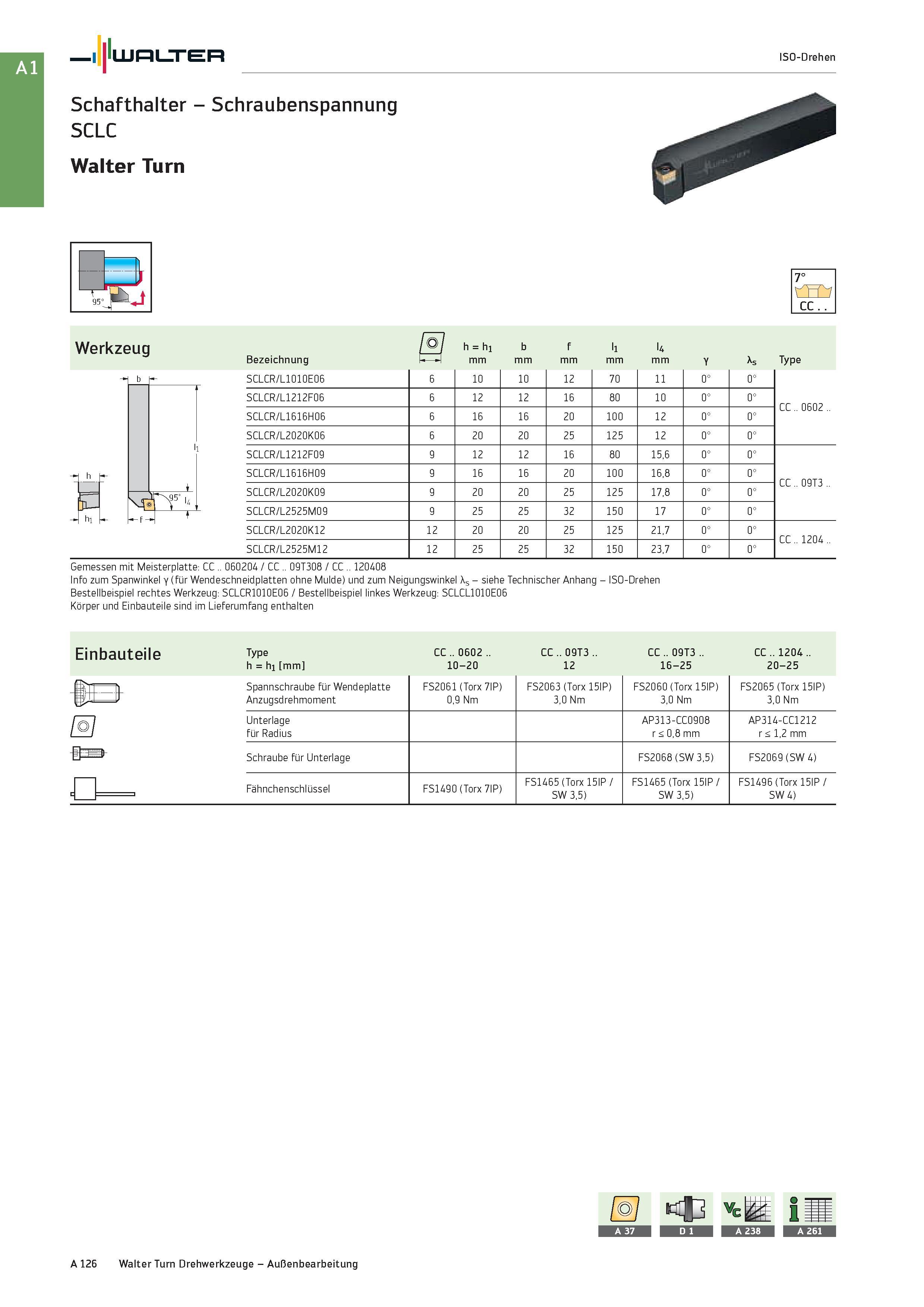

Токарные резцы Walter со сменными режущими пластинами для наружного точения Изображение Основные характеристики Gemessen mit Meisterplatte: CC 06 Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A126 0142 DEU Lab2u

Обновлено 2020-04-14 20:46:26

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2016 Общий Инструмент режущий и оснастка (Всего 2605 стр.)

142 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A126
Токарные резцы Walter со сменными режущими пластинами для наружного точения Изображение Основные характеристики Gemessen mit Meisterplatte: CC 06 Токарные резцы Walter со сменными режущими пластинами для наружного точения Изображение Основные характеристики Gemessen mit Meisterplatte: CC .. 060204 / CC .. 09T308 / CC .. 120408 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: SCLCR1010E06 / Bestellbeispiel linkes Werkzeug: SCLCL1010E06 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile Type h = h1 mm CC .. 0602 .. 10-20 CC .. 09T3 .. 12 CC .. 09T3 .. 16-25 CC .. 1204 .. 20-25 FS2061 (Torx 7IP) FS2063 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) =4\ T_ Spannschraube für Wendeplatte Anzugsdrehmoment 0,9 Nm 3,0 Nm 3,0 Nm 3,0 Nm j Unterlage für Radius AP313-CC0908 r < 0,8 mm AP314-CC1212 r < 1,2 mm Schraube für Unterlage FS2068 (SW 3,5) FS2069 (SW 4) Fähnchenschlüssel FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) A 126 Walter Turn Drehwerkzeuge - Außenbearbeitung
