Цельнотвердосплавный режущий инструмент Widia 47N7 VariMill с занижением по диаметру и цилиндрическим хвостовиком (ц/х) Эскиз фрезы по металлу с осно Каталог WIDIA 2017 Инструмент фрезерный цельный Стр. O10 0036 Lab2u

Обновлено 2020-04-19 14:52:16

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding WIDIA \| Каталог WIDIA 2017 Инструмент фрезерный монолитный (Всего 332 стр.)

Цельнотвердосплавный режущий инструмент Widia 47N7 VariMill с занижением по диаметру и цилиндрическим хвостовиком (ц/х) Эскиз фрезы по металлу с осно 36 Каталог WIDIA 2017 Инструмент фрезерный монолитный Концевые фрезы и бор-фрезы Стр.O10

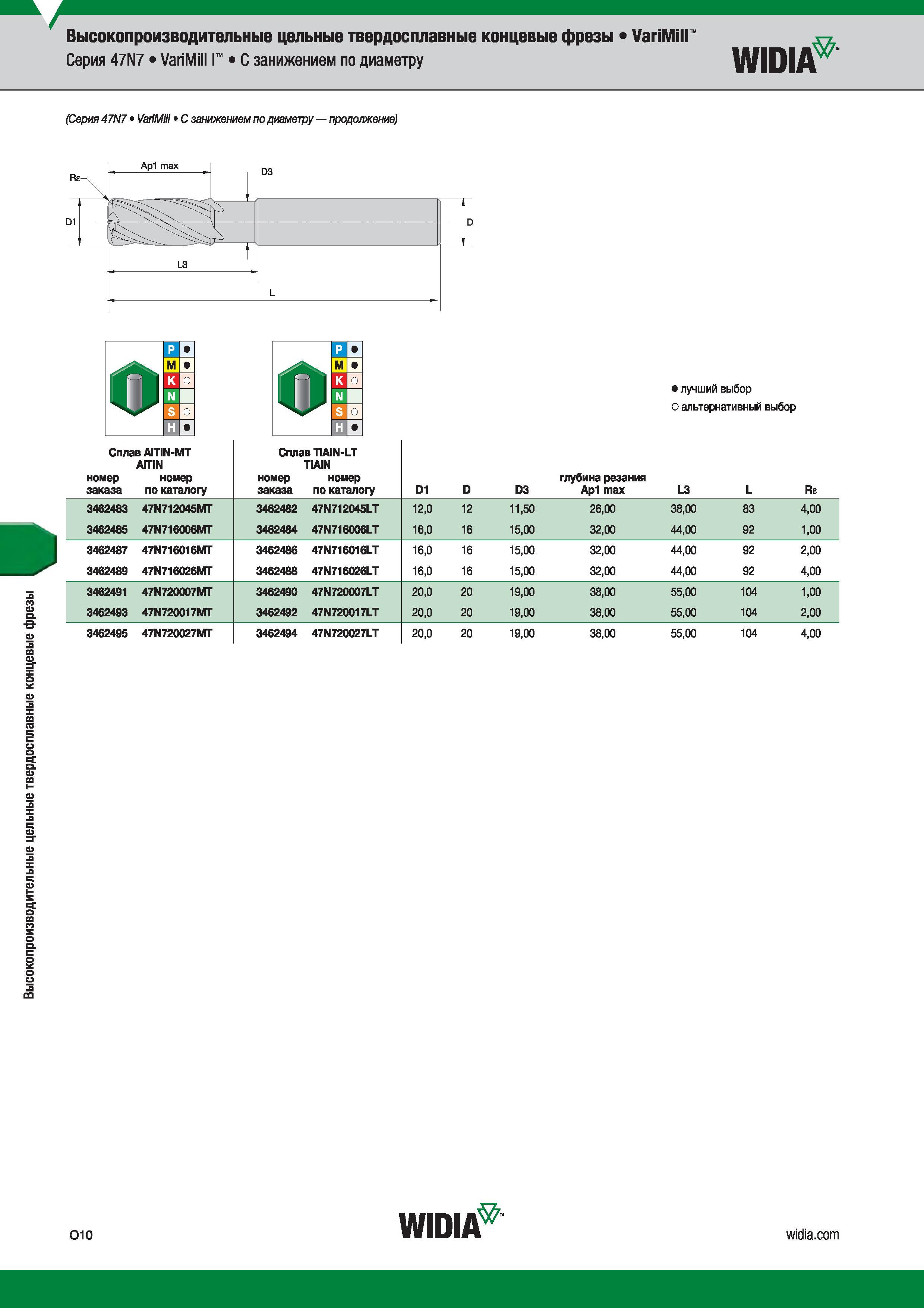

Цельнотвердосплавный режущий инструмент Widia 47N7 VariMill с занижением по диаметру и цилиндрическим хвостовиком (ц/х) Эскиз фрезы по металлу с осно Цельнотвердосплавный режущий инструмент Widia 47N7 VariMill с занижением по диаметру и цилиндрическим хвостовиком (ц/х) Эскиз фрезы по металлу с основными размерами Лучший и альтернативный выбор инструмента Сплав AITiN-MT AITiN номер заказа по каталогу Сплав TiAIN-LT TiAIN номер заказа по каталогу D1 D D3 глубина резания Apl max L3 L Re 3462483 47N712045MT 3462482 47N712045LT 12,0 12 11,50 26,00 38,00 83 4,00 3462485 47N716006MT 3462484 47N716006LT 16,0 16 15,00 32,00 44,00 92 1,00 3462487 47N716016MT 3462486 47N716016LT 16,0 16 15,00 32,00 44,00 92 2,00 3462489 47N716026MT 3462488 47N716026LT 16,0 16 15,00 32,00 44,00 92 4,00 3462491 47N720007MT 3462490 47N720007LT 20,0 20 19,00 38,00 55,00 104 1,00 3462493 47N720017MT 3462492 47N720017LT 20,0 20 19,00 38,00 55,00 104 2,00 3462495 47N720027MT 3462494 47N720027LT 20,0 20 19,00 38,00 55,00 104 4,00 Высокопроизводительные цельные твердосплавные концевые фрезы VariMiir серия WIDIA № (Серия 47N7 VariMill с занижением по диаметру продолжение)
