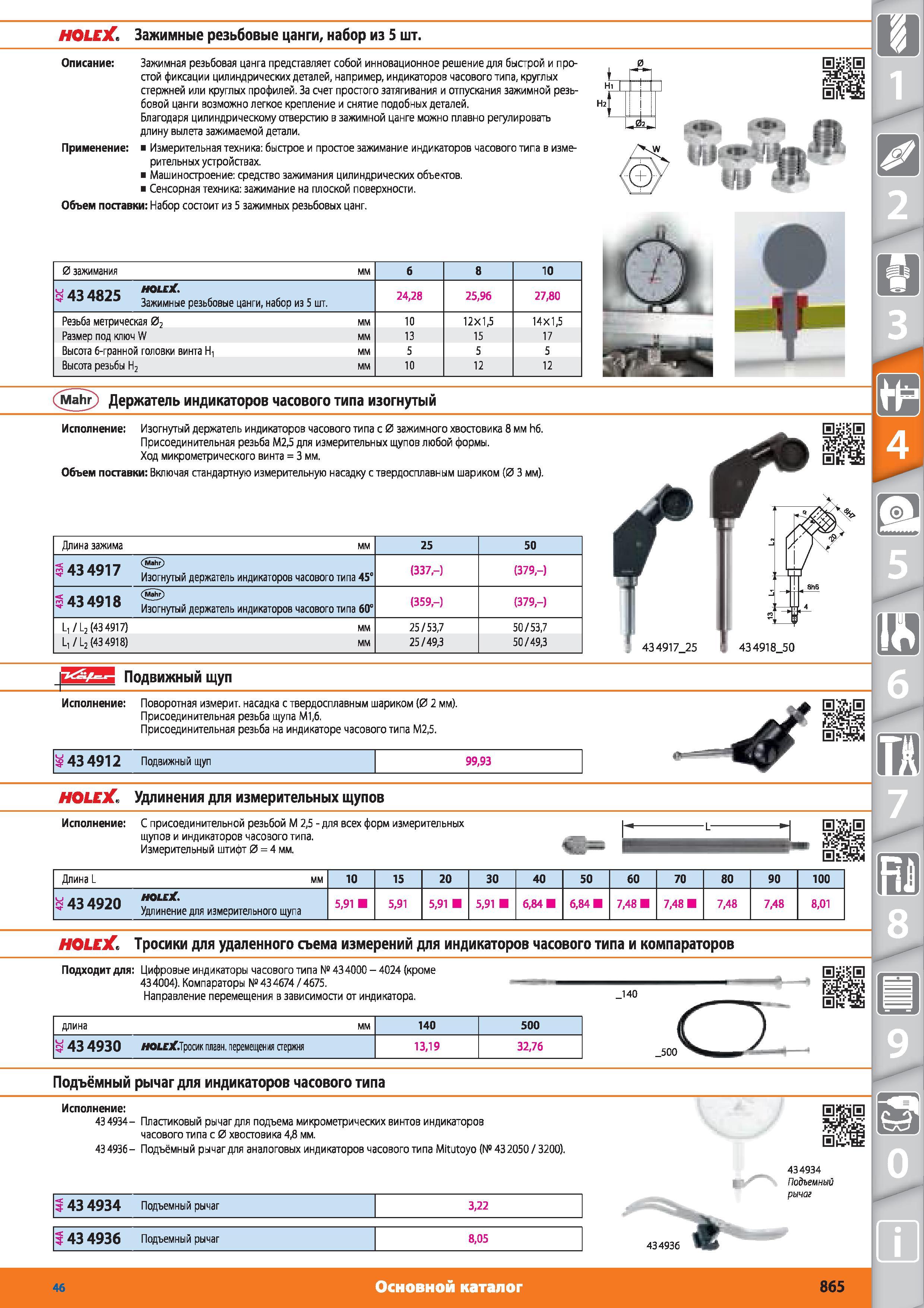

Зажимные резьбовые цанги набор из 5 шт от Hoffmann Group Описание Зажимная резьбовая цанга представляет собой инновационное решение для быстрой и про-

Зажимные резьбовые цанги набор из 5 шт. от Hoffmann Group Описание Зажимная резьбовая цанга представляет собой инновационное решение для быстрой и про- стой фиксации цилиндрических деталей например индикаторов часового типа круглых стержней или круглых профилей. За счет простого затягивания и отпускания зажимной резьбовой цанги возможно легкое крепление и снятие подобных деталей. Благодаря цилиндрическому отверстию в зажимной цанге можно плавно регулировать длину вылета зажимаемой детали. Применение Измерительная техника быстрое и простое зажимание индикаторов часового типа в измерительных устройствах. Машиностроение средство зажимания цилиндрических объектов. Сенсорная техника зажимание на плоской поверхности. Объем поставки Набор состоит из 5 зажимных резьбовых цанг. 0 зажимания мм 6 8 10 и яд ЛООС О 43 Зажимные резьбовые цанги набор из 5 шт. 2428 2596 2780 Резьба метрическая 02 мм 10 12X15 14X15 Размер под ключ W мм 13 15 17 Высота 6-гранной головки винта мм 5 5 5 Высота резьбы Н2 мм 10 12 12 Держатель индикаторов часового типа изогнутый Изогнутый держатель индикаторов часового типа с 0 зажимного хвостовика 8 мм Ьб. Присоединительная резьба М25 для измерительных щупов любой формы. Ход микрометрического винта 3 мм. Объем поставки Включая стандартную измерительную насадку с твердосплавным шариком (0 3 мм). Длина зажима мм 25 50 1434917 Изогнутый держатель индикаторов часового типа 45 (337-) (379-) 1434918 Изогнутый держатель индикаторов часового типа 60 (359-) (379-) L 12 (43 4917) мм 25 537 50 537 L L2 (434918) мм 25 493 50 493 Подвижный щуп Поворотная измерит насадка с твердосплавным шариком (0 2 мм). Присоединительная резьба щупа М1б. Присоединительная резьба на индикаторе часового типа М25. 43 4912 Подвижный щуп 9993 Удлинения для измерительных щупов С присоединительной резьбой М 25 для всех форм измерительных щупов и индикаторов часового типа. Измерительный штифт 0 4 мм. Длина L мм 10 15 20 30 40 50 60 70 80 90 100 И 43 4920 HOLC:l(- Удлинение для измерительного щупа 591 591 591 591 684 684 748 748 748 748 801 Тросики для удаленного съема измерений для индикаторов часового типа и компараторов Подходит для Цифровые индикаторы часового типа 434000 4024 (кроме 434004). Компараторы 434674 4675. Направление перемещения в зависимости от индикатора. 140 длина мм 140 500 ) 9 43 4930 HOtfjf.TpocHK плавн. перемещения стержня 1319 3276 5ooV 1 -1 Подъёмный рычаг для индикаторов часового типа 43 4934- Пластиковый рычаг для подъема микрометрических винтов индикаторов часового типа с 0 хвостовика 48 мм. 43 4936 Подъёмный рычаг для аналоговых индикаторов часового типа Mitutoyo ( 43 2050 3200). 5 43 4934 Подъемный рычаг 322 3 43 4936 Подъемный рычаг 805 46 Основной каталог 434936
